HP17Bを御紹介します
題名 | 画像 | 内容 |

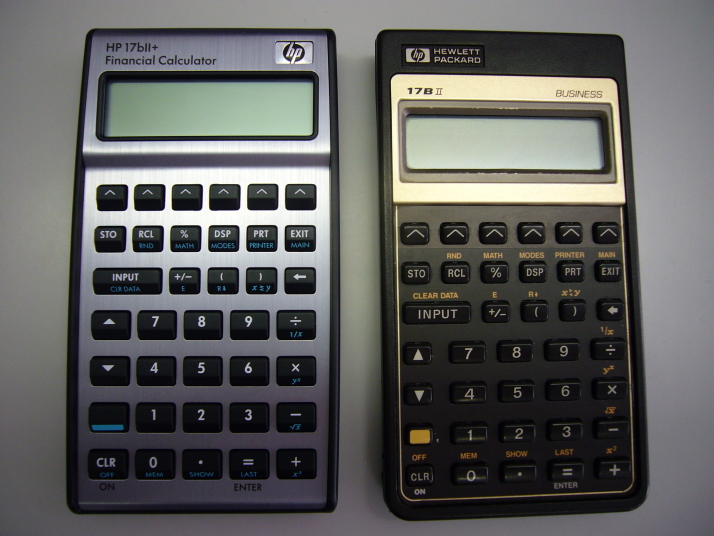

旧型と新型です |
新型は近代的になっていています(左側)電池もLR443本(直列)からCR2032(並列)になりました。キータッチは柔らかめです。 | |

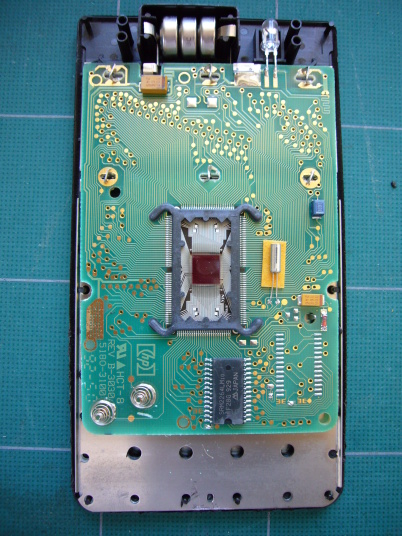

基盤(キーの裏、表側) | CP、メモリーがあります。しっかりした基盤です。 | |

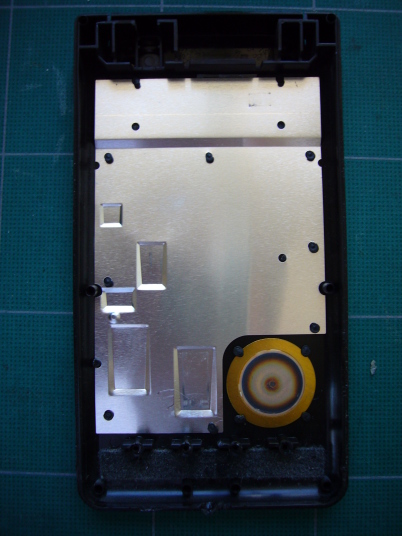

裏蓋 | 裏はシールドでしょうか。 | |

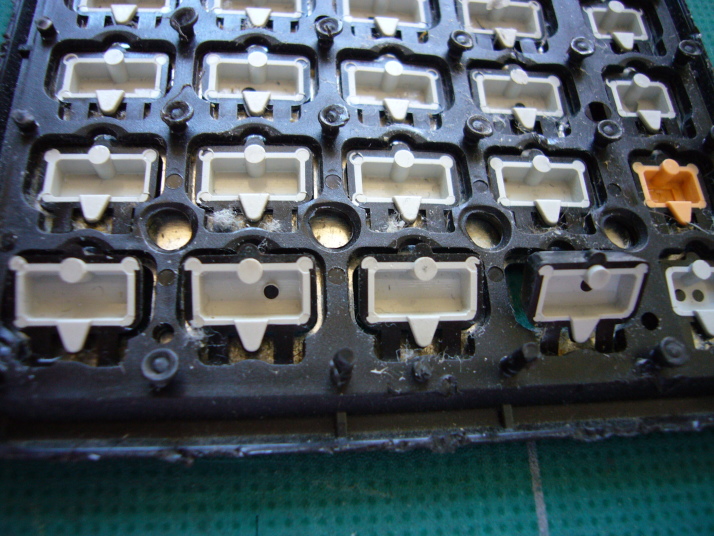

キーの仕組み | キーはこのようにプレスティックの2本の橋でつながっています。これが支点です。 | |

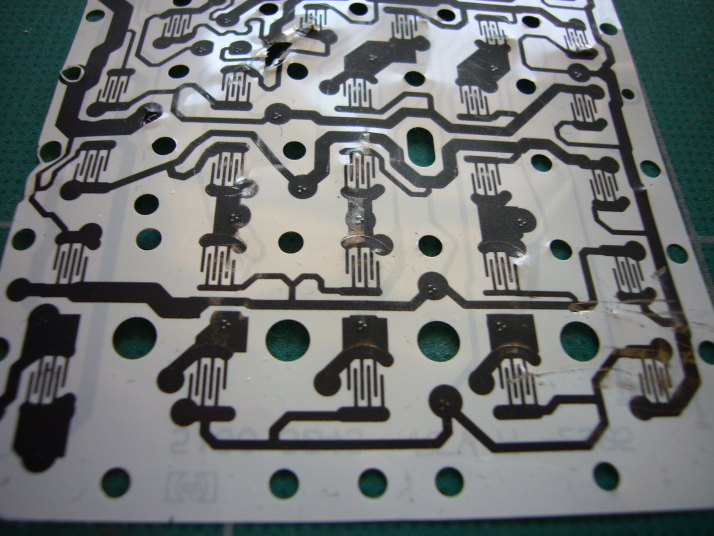

スイッチ回路 | キーの情報を受ける基盤で、縦のラインに下のスイッチの丸い導通部が接触し信号になります。 | |

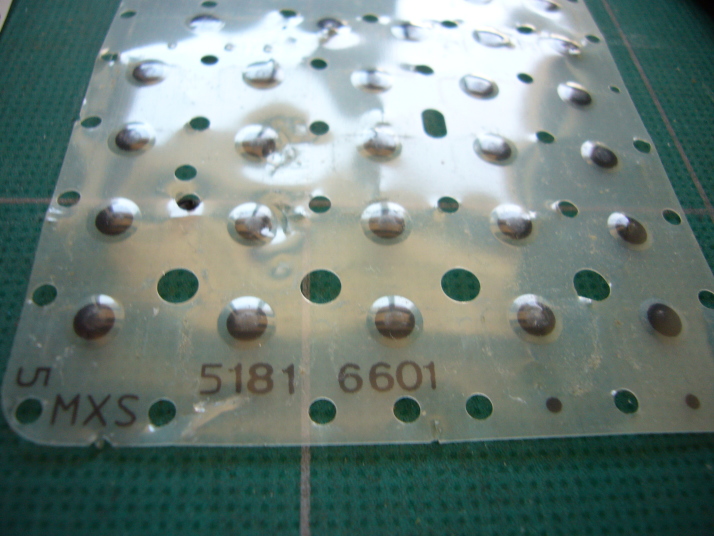

スイッチ兼キーの押し戻し(ドーム) | これがキーの押し戻しとなるドームでペコペコと動きます。 | |
磨り減ったスイッチ | 使用頻度の高い、「CLR」キーの接触の丸い導通部が磨り減っています。これが故障の原因です。 |
