プレススタッド
プレススタッド

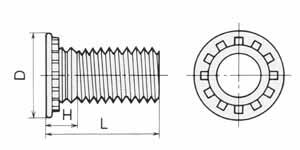

＜ 形状・寸法＞
サイズ表
ねじの 呼び |
ピッチ |
Ｄ |
Ｈ （ｍａｘ） |
全長Ｌ ±０．２ |
相 手 材 |
|||||||||
| ±０．４ | 最小板厚 |
取付下穴 ＋０．０８ −０ |
＊１ 取付穴位置 |
|||||||||||
Ｍ３ |
０．５ |
４．６ |
２．１ |
６ |
８ |
１０ |
１２ |
１５ |
１８ |
２０ |
1.０ |
３．０ |
５．６ |
|
Ｍ４ |
０．７ |
５．９ |
２．４ |
８ |
１０ |
１２ |
１５ |
１８ |
２０ |
２５ |
４．０ |
７．２ |
||
Ｍ５ |
０．８ |
６．５ |
２．７ |
１０ |
１２ |
１５ |
１８ |
２０ |
２５ |
５．０ |
７．２ |
|||
Ｍ６ |
１．０ |
８．２ |
３．０ |
１２ |
１５ |
１８ |
２０ |
２５ |
６．０ |
７．９ |
||||
Ｍ８ |
１．２５ |
９．６ |
３．７ |
１５ |
１８ |
２０ |
２５ |
８．０ |
９．６ |
|||||
＊１ 取付穴中心と取付板の端までの最短距離
上記サイズ表以外にも在庫品がございます。お気軽に問合わせください。
