ナンバープレイスで使用する Image 描画の基本です。

前田稔の超初心者のプログラム入門

Image View

  1. 私のナンプレ(数独)のプログラムでは、画像を描画するのに Class を使っています。
    ナンプレのプログラムを説明する前に、画像描画の基本をおさえておきましょう。
    今回は透明色が必要なので、最も手軽な GIF 形式の画像を使用します。
  2. Image 画像を描画する IMAGE Class です。
    IMAGE Class の詳細は キー操作で画像を移動する を参照して下さい。
    class IMAGE
{
    public  Bitmap  bmp;
    public  IMAGE(string file)
    {
        try
        {   bmp= new Bitmap(file);  }
        catch
        {   MessageBox.Show("イメージが取得できません", "Error");  }
    }

    public void View(Graphics g, int x, int y)
    {   if (bmp!=null)  g.DrawImage(bmp,x,y);  }
}
  3. 画像を切り分けて描画する Card Class です。
    Card Class の詳細は カードを描画 を参照して下さい。
    class Card
{
    public  Bitmap  bmp;
    public  int     W;      //Sprite の幅
    public  int     H;      //Sprite の高さ
    public  int     N;      //横の枚数

    // Constructor
    public Card(string file, int w, int h)
    {
        try
        {   bmp= new Bitmap(file);   }
        catch
        {   MessageBox.Show("イメージが取得できません", "Error");
            return;
        }
        W= w;
        H= h;
        N = bmp.Width / w;
    }

    // 画像全体を描画
    public void View(Graphics g, int x, int y)
    {
        if (bmp!=null)  g.DrawImage(bmp,x,y);
    }
    // Sprite を描画
    public void View(Graphics g, int n, int x, int y)
    {
        Rectangle des = new Rectangle(x, y, W, H);
        Rectangle sou = new Rectangle((n%N)*W,(n/N)*H,W,H);

        if (bmp != null)
            g.DrawImage(bmp,des,sou,GraphicsUnit.Pixel);
    }
}

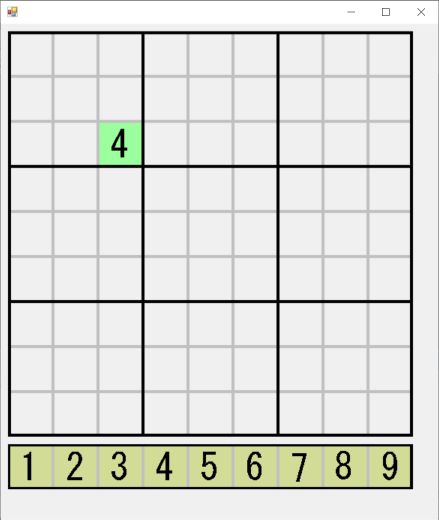

  4. CSForm() ではマウスのクリックで画像を切り替えてみました。
    back.gif, number.gif, minicor.gif, color.gif の画像を "c:\data\test\" のホルダーに格納してテストしています。
    これらの画像は ナンプレ・ガイド に掲載しています。
    using System;
using System.Drawing;
using System.Windows.Forms;

public class MyForm : Form
{
    IMAGE       m_back;     //盤全体
    IMAGE       m_number;   //選択画像
    Card        m_num;      //１～９の数字
    Card        m_color;    //背景色
    int         num;

    public MyForm()
    {
        Width = 600;
        Height = 700;
        m_back = new IMAGE(@"c:\data\test\back.gif");
        m_number = new IMAGE(@"c:\data\test\number.gif");
        m_num = new Card(@"c:\data\test\minicor.gif",20,20);
        m_color = new Card(@"c:\data\test\color.gif",60,60);
        Paint += new PaintEventHandler(MyHandler);
        MouseDown += new MouseEventHandler(OnMyMouseDown);
        num = 0;
    }

    // カードを描画
    private void MyHandler(object sender, PaintEventArgs e)
    {
        Graphics g = e.Graphics;
        if (m_back.bmp == null)    Application.Exit();
        m_number.View(g,10,560);
        m_color.View(g, num, 130, 130);
        m_num.View(g, num, 130, 130);
        m_back.View(g,10,10);
    }

    // クリックで切り替える
    private void OnMyMouseDown(object sender, MouseEventArgs e)
    {
        num= (num+1)%6;
        Invalidate();
    }
}
