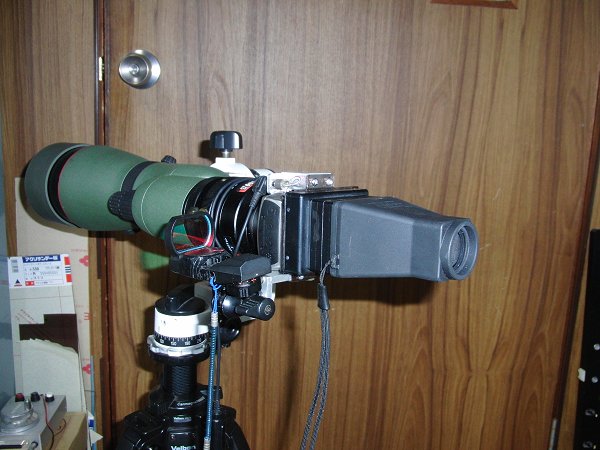

スコープTSN−884(88mm)+IXY30s
雲台はKDSの曲がった不要な部分を削り三脚用の 3/8インチねじ穴をあけました。
回転部分と目盛りは上下
いれかえています。
スペーサーはアルミ製、白色の塗装しています
加工過程はこちら

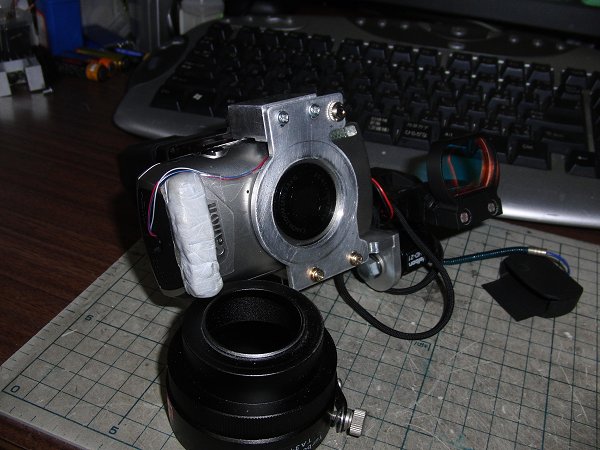

カメラ・キャノンIXY30sにTA-W1を付けるためのブラケットをアルミ板(3mm厚)を加工
して取り付けています
フリーソフト(JW-CAD)で図面を書いて切り取ります)
図面はこちら
NCコードがあるので同じものが作れます。
円の中心にTA-W1用のピッチ0.75のネジを切る動画

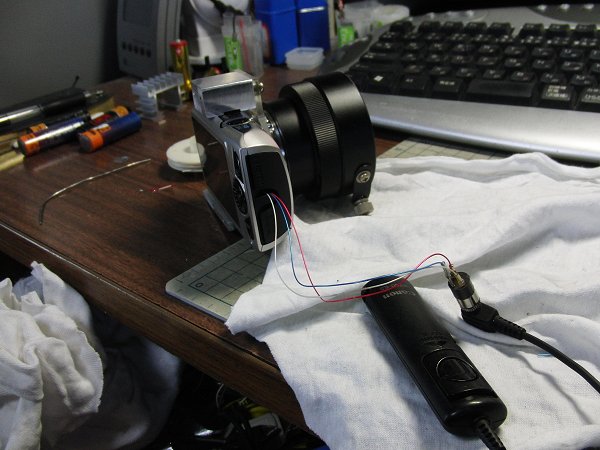

コンパクトカメラはレリーズが有りませんので私は電気信号を
シャッタースイッチから取り出してキャノンKISS DN用をスイッチとして使っています
電気式の信号を取り出すにはカメラを開け改造しなくてなりません。

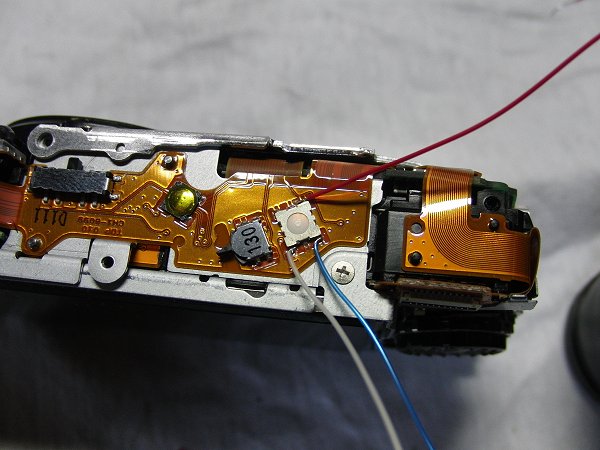

シャッター信号取り出し方(この機種はIXY 30s)青 GND 白 フォーカスロック 赤 シャッター
