ケンコーのＫＤＳ ケンコーのＫＤＳ雲台をデジスコ用に改造する。 ＫＤＳメーカのサイトはこちら

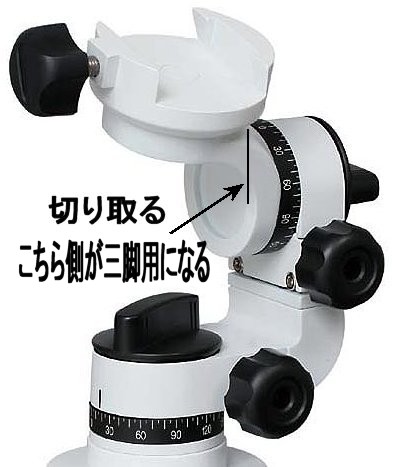

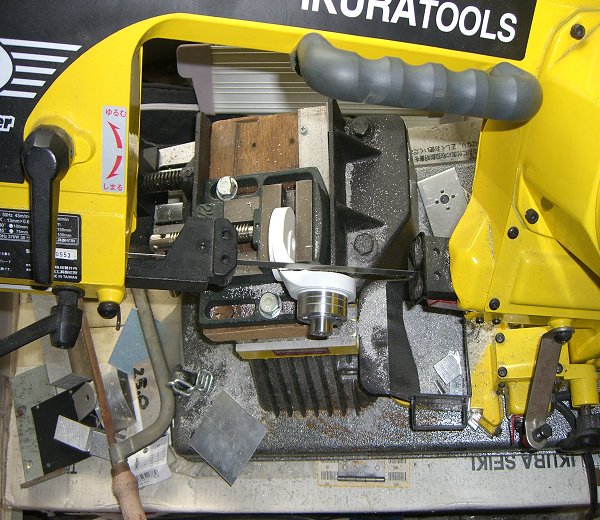

分解してバンドソーにセットする


さすが機械あっという間に切断されました。

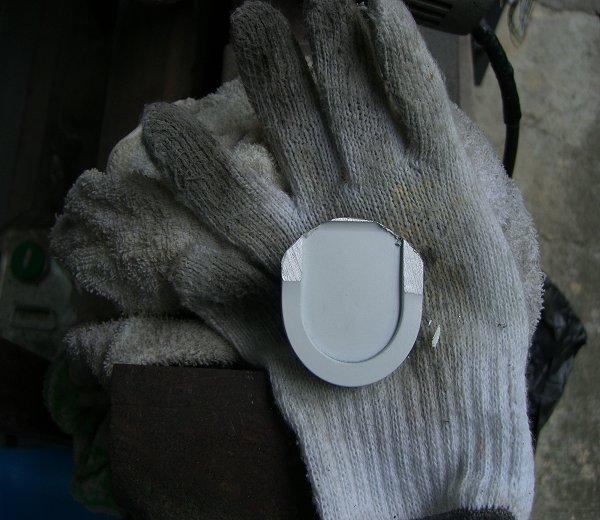

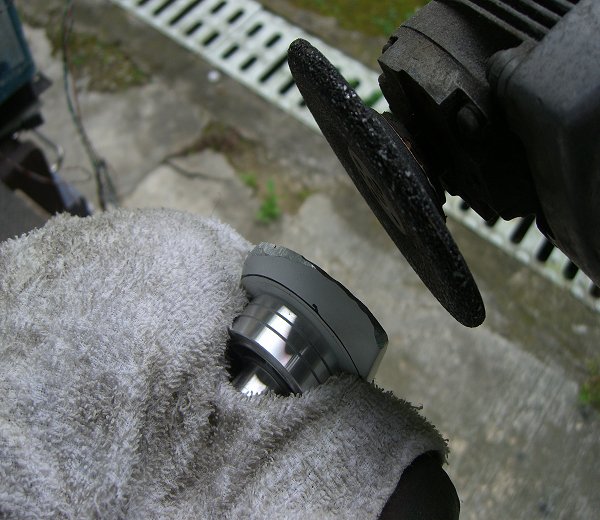

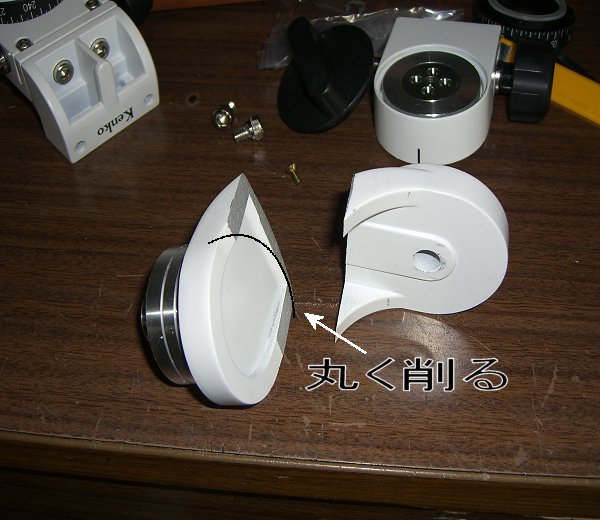

手前の外周に合わせてサンダーで丸く削ります

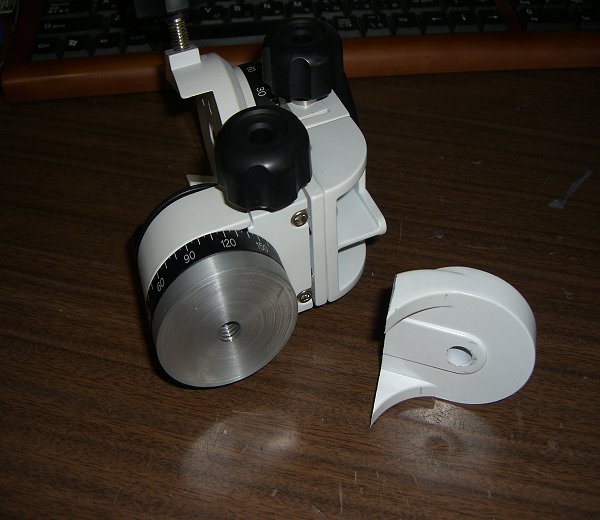

反対側から見たらこんな風になります。これが三脚に付く側になります。
　

これをミニ旋盤に掛け外周を整えます。

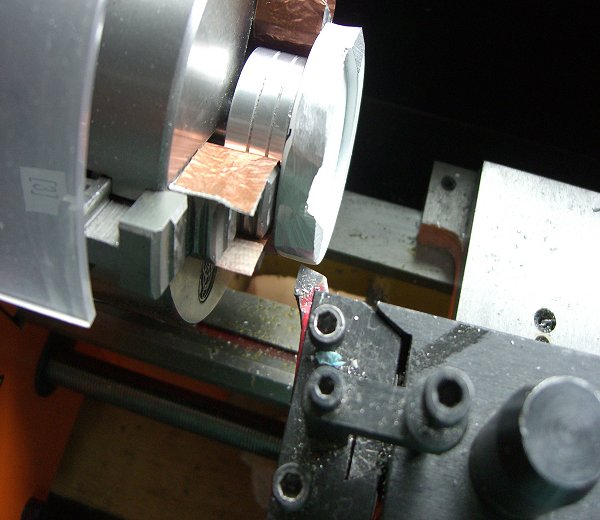

回転中慎重に　0.05mmずつ削ります

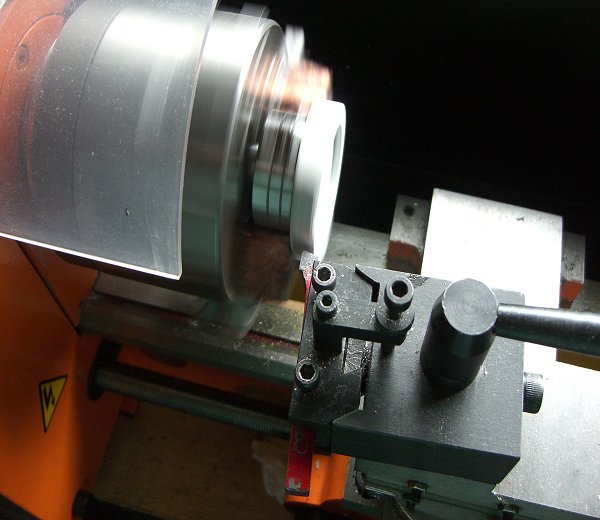

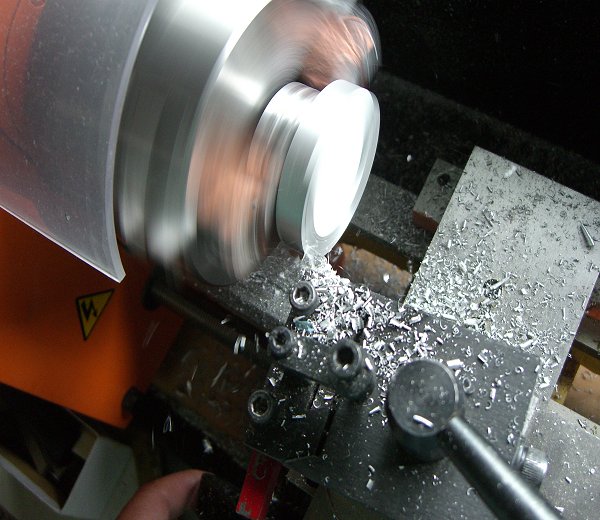

シューウエェーーンと音をしながら削れます。ほぼ削り終わりました。この出っ張りも削ります

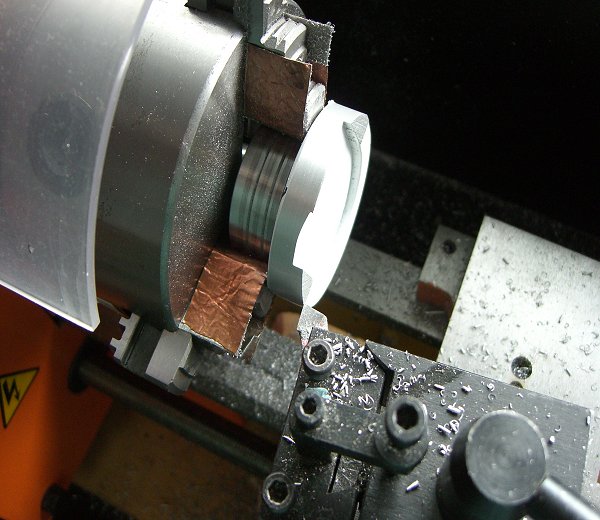

三脚に接する面を平らに削ります傾いていたら大変

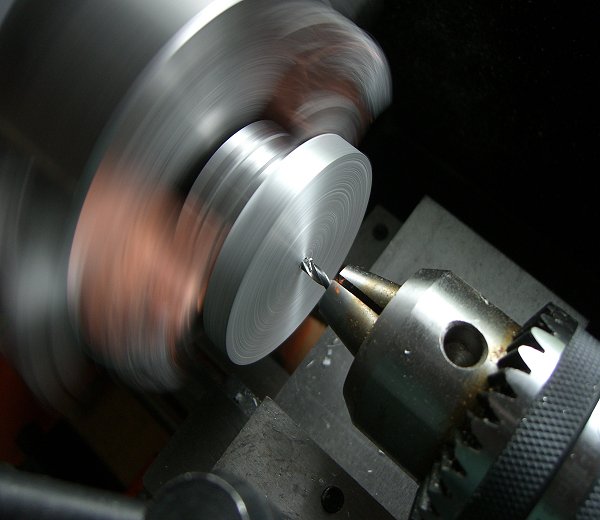

センターに三脚用の穴を開けます３mmから徐々に大きく８mmの下穴をあけ3/8インチタップを切ります

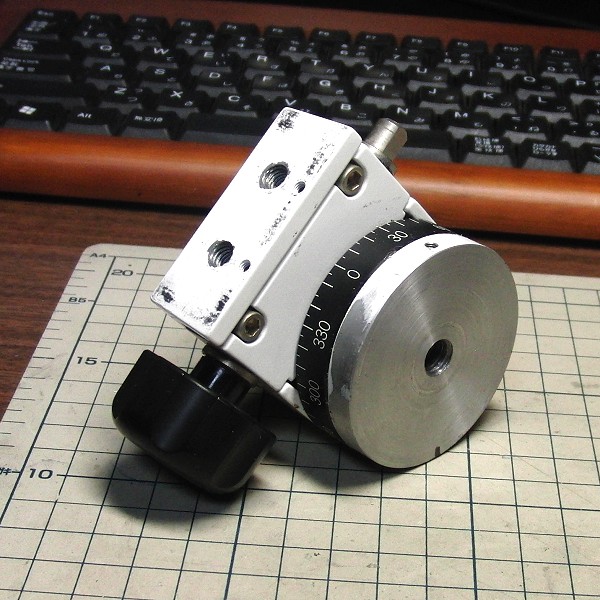

タップを切って組み立てるとこんな感じ3mmねじ穴は滑り止めを取り付けるためのものです

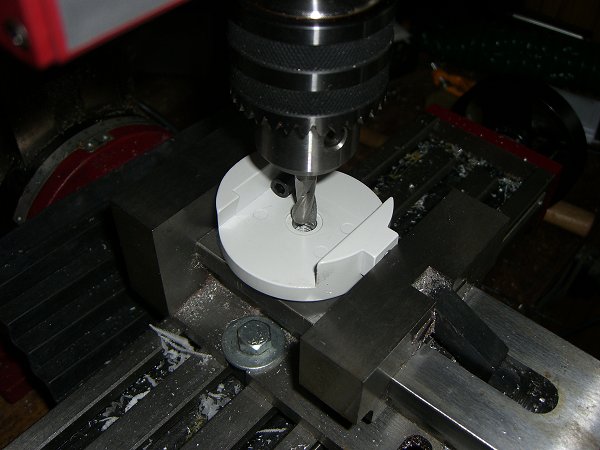

次にアリミゾの取り付け穴のビスの頭を沈めるため１０mmのエンドミルで６mm彫りこみ加工です

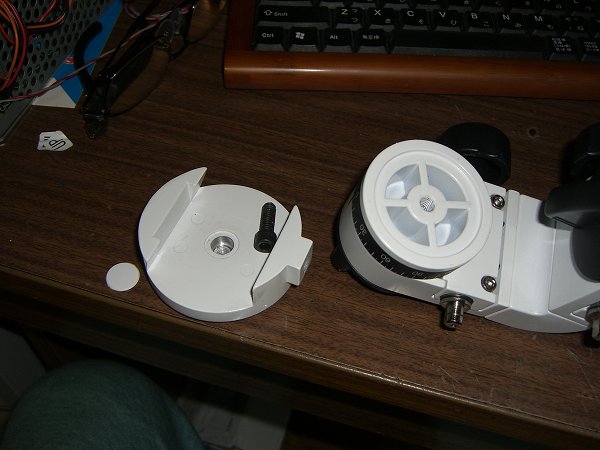

本来こちらが三脚側　1/4インチの雌ねじが切ってあります

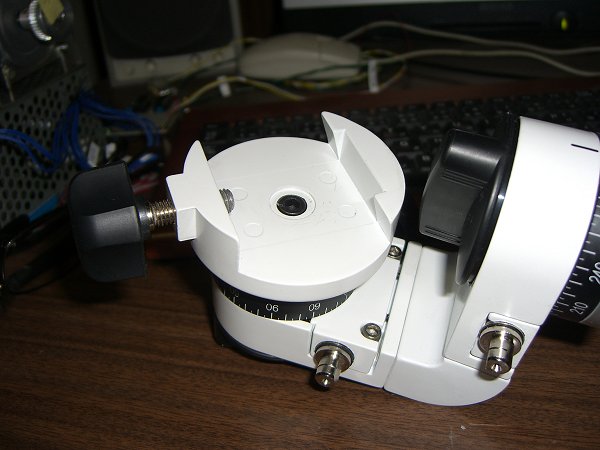

取り付け完了ねじの頭が沈んでいます


完成雲台です。

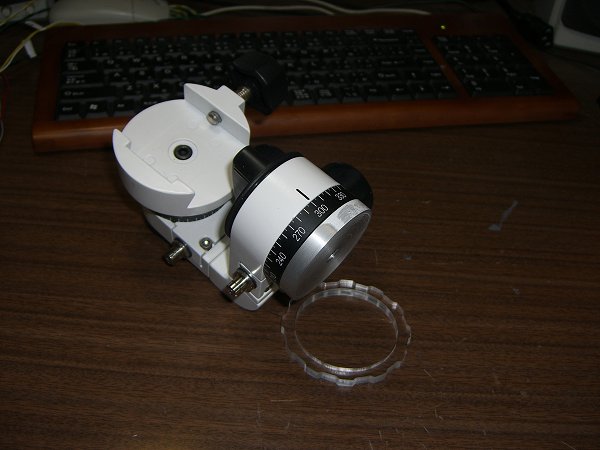

三脚に取り付けるときや外すときに 滑り止めリングもアクリルで作りました。



垂直水平の延長ブロックですアルミで作りました。
大30mmH 小20mmH

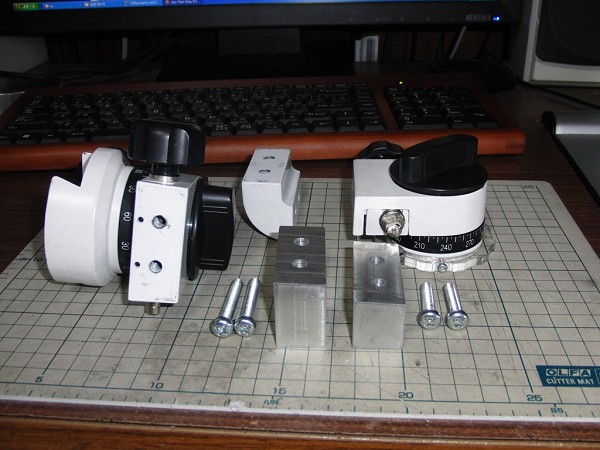

これがすべてのパーツです。

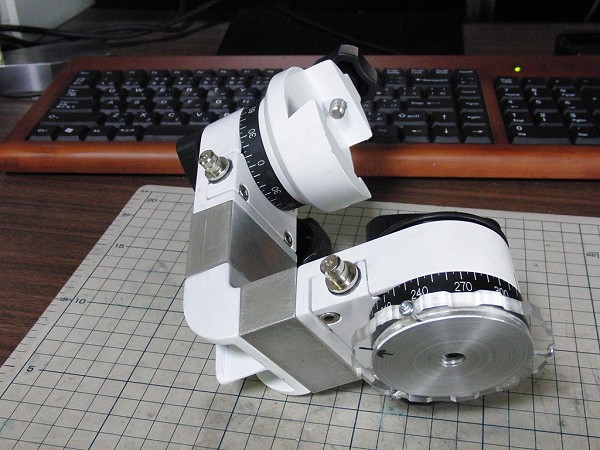

組み立ててみたところです。後は塗装だけです

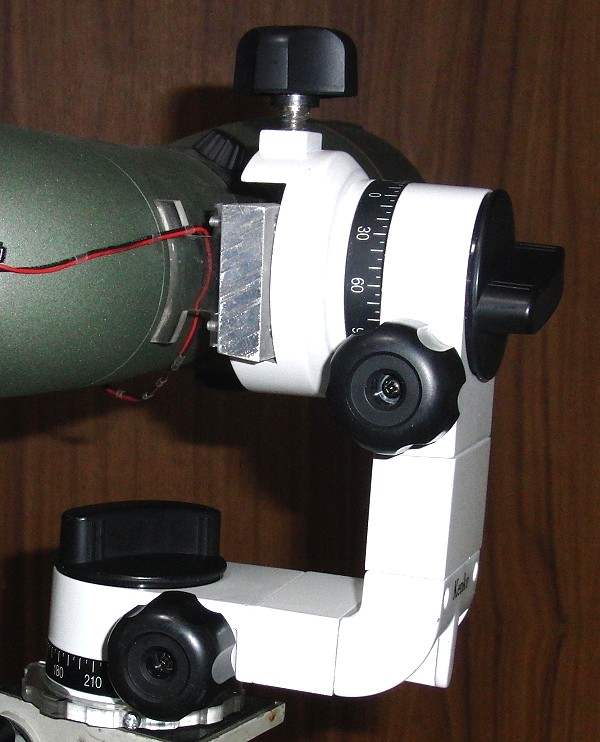

色を塗りスコープを取り付けてみました。
