5インチゲージ入門セットの線路と車両キットをモデルニクスさんに発注したのが1月末。納期が90日以内とのことなので、遅くても4月末には届くはず…ということで、車両計画を進めております。注文したのは入門セットに付属の2軸電車メカキットと2軸客車キット。さらに乗用台車としてボギー客車メカキットも奮発して2軸車×2両編成に乗用台車を引っ張らせると言う計画です。 |
 |
|
|
マイホーム完成直前の2010年11月に開催された近鉄電車まつりに社員と視察に行きました

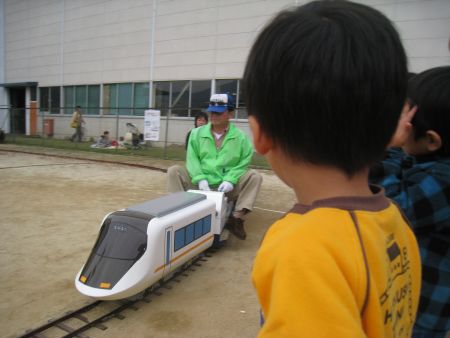

でもって今回から登場の近鉄電車の5インチゲージに試乗 |
 |
|
|

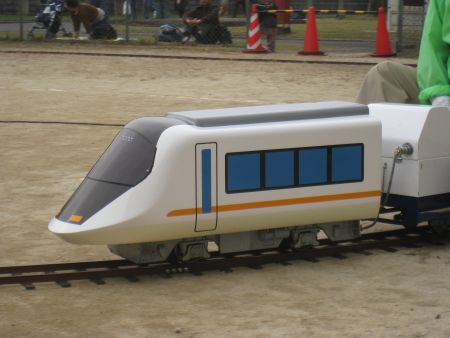

アーバンライナーNEXTが走ってました 他にシリーズ21もあったようです
|
 |
|
|
いすばす電鉄と同じく2軸電車のようですが、車体と床下がなんとなくアンマッチ…
スカートもないし、窓とかドア周りもちゃっちいので反面教師にさせて頂きたいと思います |
 | |
|

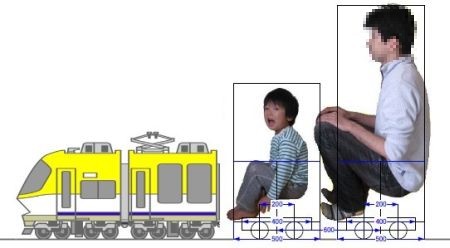

これがいすばす電鉄の車両規格です 全長450mm、全幅250mm、全高350mmが基本で、先頭車は全長に+50mmした500mmまで許容実際に走るための駆動系は軸間距離220mm程度の2軸車ですが、ダミーの台車を設けます ダミー台車を設ければ上のアーバンライナーNEXTみたいにはならないはず… |
 |
|
|
本についてた図面を参考に23000系伊勢志摩ライナーの絵を描きました
|
 |
|
|
車両規格に合うように図をぎゅーっと縮めてみたけどかっこわる…
|
 |
|
|

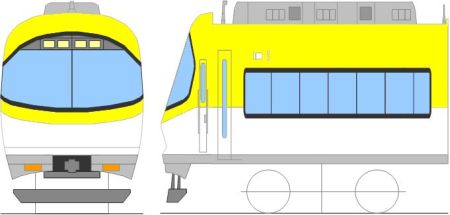

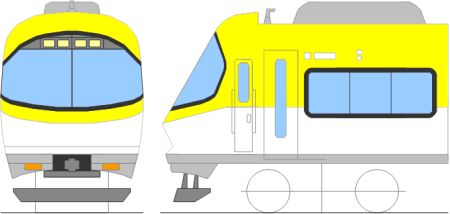

全長は車両規格に合わせて前頭部の長さを本物の半分にしてみました
プラレールみたい… |
 |
|
|

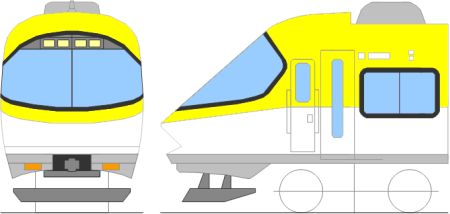

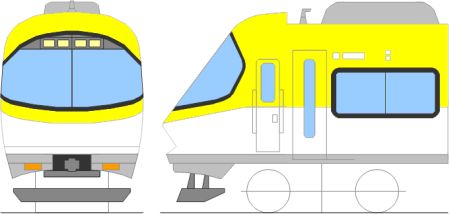

全長は車両規格に合わせて前頭部の長さを本物の2/3にしてみました
結構いい感じかも… |
 |
|
|
全長は車両規格に合わせて前頭部の長さを本物のままにしてみました
これはこれでかっこわる… |
 |
|
|

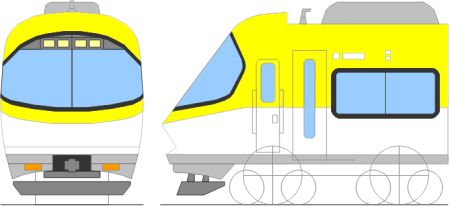

前頭部の長さは本物の2/3で決定
バランスをとるため車高を下げて、走行用の2軸の車輪を隠すようにダミーの台車を配置します |
 |
|
|

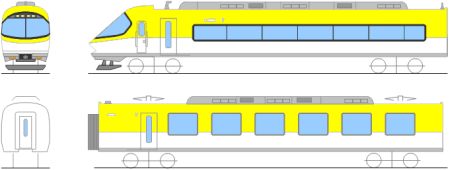

中間車は全長の調整と、ドア、窓サイズを先頭車と揃えました
|
 | |
|
2軸車2両で運転手と乗客が乗るためのボギー客車(乗用台車)を1両牽引します
|
 | |
|
いすばすライナーはこんな感じの3両編成になります
|
 |
|
|
庭園鉄道計画を公表した際のイメージ図がこれです この頃は2軸車×4両編成の想定でした
でも、 2軸の乗用台車はバランスが悪く転倒の可能性があるのでボギー車化を決断しました |
 | |
|
でも、後ろが乗用台車では見た目が悪いので、乗用台車にもダミーの台車をつけて…
|
 | |
|
いすばすライナー4両編成にもなる予定
写真撮影時や乗客なしでの運転では出来るだけこの形で走らせたいけど、 ほとんど使わない後ろ2両のボディーを作るのも大変だし、置き場の確保も問題 とにかく5インチゲージになるとモノが大きくて大きくて… |
 |
|
|
社員もオリジナル車両の設計中？
いえいえ、新築祝いにお友達からもらったダンボールトレインでした |
