自分の使用目的に合ったDOS/V互換のパソコンを自作しました。

パソコンの仕様決定の過程と組立部品の選定、それらの部品の組立

組立後のWindows XP のインストールの過程、失敗談などを纏めてみました。

はじめてパソコンの組立を行ったのでそれなりの事前準備をしたつもりであるが

いざはじめてみると分からない箇所が有り、先輩・友人の助けを借りて完成しました。

この場を借りてお礼申し上げます。

組立後、順調に動作するまで約8日間かかりました。現在は順調に作動し満足しています。

今回はパソコン組立の第１段階と第２段階に分けて組立を実施した。

第１段階　：　基本的な部分の組立とWindows XP のインストール

第２段階　：　TVキャプチャーとDVDドライブ

　パソコンの仕様

　項目

　仕様

　備考

　ＣＰＵ

　Intel Pentium4 　2.53 GHz

　Intel製

　ＦＳＢ

　533MHz

　Chipset

　Intel 845PE

　マザーボード

　P4PE

　ASUSTeck製

　グラフィックボード

　GeForce4 MX440

　AOpen製

　TVキャプチャーボード

　MTV1200HX

　Canopus製

　メモリー

　DDR512MB

　ハードディスクの容量

　80GB　7.200rpm

　Seagate製

　フロッピードライブ

　1.44MB

　ＣＤドライブ

　CD-R/RW

　4KUS製　CDR-5W40

　DVDドライブ

　DRU-500A

　Sony製

　IEEE1394コントローラ

　100Mbps, 200Mbps, 400Mbps

　On Board　VIA VT6307

　LANコントローラ

　10/100/1000BASE-TE

　On Board　BroadCom BCM5702

　USB

　USB2

　x4

　Sound

　Audio CODEC

　On Board　5.1ch サラウンド

　電源

　350W

　ケース

　ATX仕様

　Feeling製

　OS

　Windows XP Home Edition

　Microsoft

　液晶ディスプレーの仕様

　項目

　仕様

　備考

　ＬＣＤ

　１７”　ＴＦＴ

　CORNEA Technology製

　コントラスト比

　400 ： 1

　解像度

　ＶＡＧ　1280 X 1024

　色

　167,000

　Ｉ／Ｏコネクター

　ＶＧＡ　15-pin D-sub

パソコンの組立用部品

   組立パソコン部品全体

　マザーボード

　ASUSTeck製

　P4PE

　Chip Set : Intel845PE

　CPU

　Intel Pentium 4

　2.53GHz

　メモリー

　DDR512-PC2700

　グラフィックボード

　AOpen製

　GeForce4 MX440

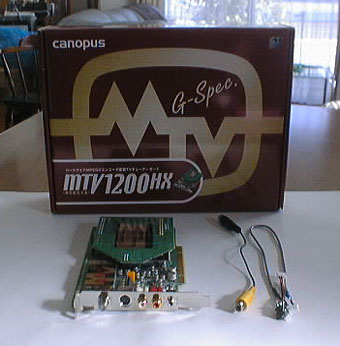

　TVチューナボード

　MTV1200HX

　Canopus社製

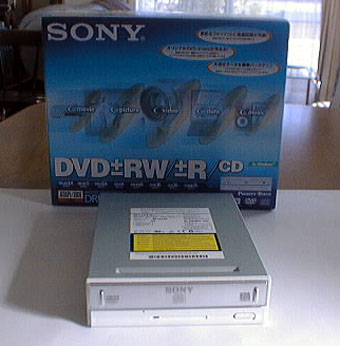

　DVD リライタブルドライブ

  DVD+RW x2.4
  DVD-RW x2.0

  DVD+R　x2.4
  DVD-R　x4.0

  DVD-ROM x8.0

  CD-RW　x10.0
  CD-R　　x24.0
  CD-ROM x32.0

　フロッピーディスク

　ハードディスク
      Seagate社製
      80G 　7,200rpm

　CD-R/RW
      4KUS社製　
      CDR-5W40

　インターフェース

　ケーブル

　PS/2 キーボード

　PS/2 マウス

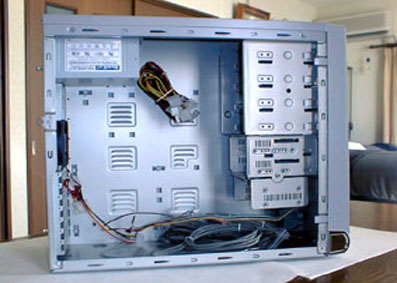

  ケース

　ATX仕様

　電源　：　350W

　Feeling社製

パソコンの組立手順

　マザーボードに

　CPUとメモリーを取付

　ケースに

　マザーボード取付

　ケースに下記部品取付

　　HHD
    フロッピードライブ
    CD ドライブ
    各種インターフェース

　配線および設定

　CD Drive セットアップ

　　1段目にセットアップ

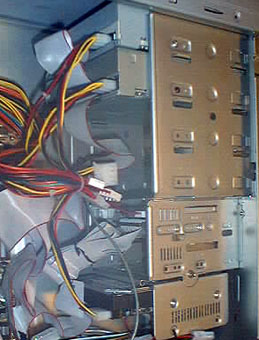

　DVD Drive セットアップ

　　3段目に変更した。

　HD Drive セットアップ

　FD Drive セットアップ

　グラフィックボード

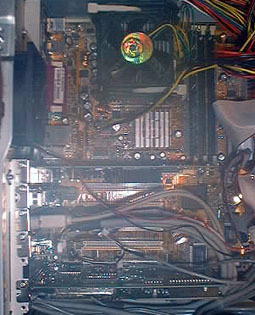

　TV キャプチャー

　セットアップ状況

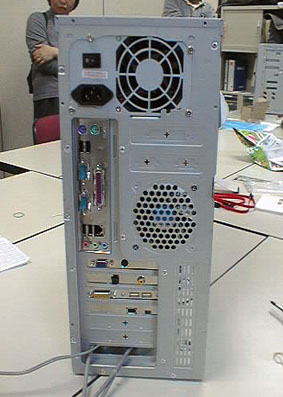

　パソコン背面の

　インターフェース

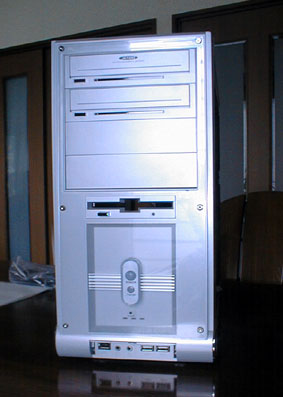

パソコンの組立完了

　パソコンの組立完了

PC切替器によるWindows PCとMac G3の切替

　PC切替器の特徴

コンソールとして1組のUSBキーボードとUSBマウス、

GVAモニターを接続してWindows PC とMac G3 を

切替えて使用しています。

USBプリンター、スキャナーなど本体と同時に切替え

　て使用しています。

　切替器の型式

　CS-102U

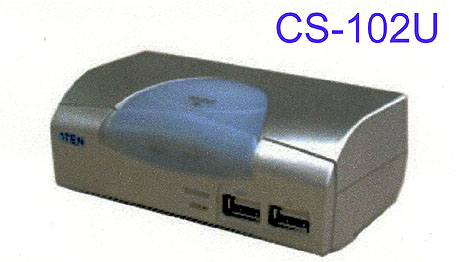

　切替器（CS-102U）

   の概観

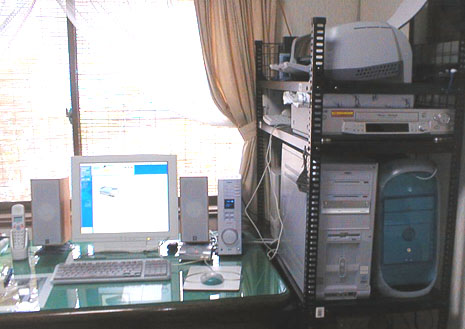

　システムの概観

BIOS の設定

　　　　マザーボード内のEEPROM 内にセットアッププログラムがインストールされており

　　　　組立後、電源を入れ、< Delete > キーをおす事により簡単に立ち上げることが出来る。

　　　　設定するメニューは

　　　　１．MAIN メニュー

　　　　２．Advanced メニュー

　　　　３．Power メニュー

　　　　４．Boot メニュー

　　　　５．Exit メニュー

　　　　です。

　　　　各メニューで設定する項目は少なく、ほとんど < Default > のままで良く簡単に設定

　　　　出来ました。

　　　　はじめて設定するので言葉の意味が理解出来ず不安が有りましたが無事に終了しました。

Windows XP Home Edition のインストール

　Windows XP のインストールの経緯および問題になった項目

　１．BIOS 設定後、Windows XP のインストールを実施したが途中で所用のため

　　　インストールを中断した。

　２．中断の方法が悪かったためか次回インストールする時に System Error が出て

　　　インストールプログラムが立上がらないトラブルに出会った。

　３．WindowsME用システム立ち上げフロッピを使用してfdiskでパソコンを立ち上げて

　　　WindowsMEをインストールし、その後、Windows XPをインストールしました。

　４．パーティションをＣドライブとＥドライブに分けた。

　　　状況は下表を参照して下さい。

　　　　５．Ｃドライブをフォーマットする時にNTFSにするのを忘れたためFAT32でフォーマット

　　　　　　しました。

　　　　６，NTFSの利点が利用出来ないためFAT32 から NTFS にコンバートしました。

　　　　７．Windows XP の設定、ドライバーのインストール、マザーボード付属のソフトなど

　　　　　　インストールし設定した。

　　　　　　マザーボード付属のドライバー

　　　　　　　Intel ChipsetInf Update Program
　　　　　　　Intel Aplication AccelertorDriver
　　　　　　　Promise FastTrak 376 Driver
　　　　　　　SoundMAX Audio Driver and Application
　　　　　　　Broadcom 5702 Lan Driver

　　　　　　マザーボード付属のユーティリティソフト

　　　　　　　ASUS PC Plobe V2.17.09
　　　　　　　Install ASUS Update V3.31.08
　　　　　　　Microsoft DirectX 8.1 Driver
　　　　　　　PC Cillin 2002
　　　　　　　Promise Array Management Utility
　　　　　　　Winboard Voice Editor
　　　　　　　ASUS Screen Saver
　　　　　　　E-Color 3Deep

　　　　８．各種機能確認

　　　　９．ネットワークに繋がらないトラブルが発生しました。

　　　　　　ネットワーク設定ウィザードで設定を確認、いろいろと設定を変えてトライしたが

　　　　　　解決出来ず Microsoft のサポートを得ました。

　　　　　　原因としてセキュリティに問題が有る事が判明し、マザーボード付属のアンティウイルス

　　　　　　ソフトを削除する事により問題は解決した。

　ドライブ

　OS

　ハードディスク容量

　プログラム

　Ｃトライブ

　Windows XP　

　30GB

　 OS　：　Windows XP
　 各種プログラム

　Ｅドライブ

　50GB

　データー専用
