調子にのって 　次はＫＯＧさんのデイジタル式サーボテスターにもチャレンジしました。 　デジタル数字が表示されるのはおもしろいと思いました。　それに送信機の電源を気にせんとリンケージの 　アジャストが出来るから欲しいと思いました。 　ＰＩＣ１６Ｆ８４Ａは書換が出来るから、ＰＩＣ１２Ｃ５０９Ａのように一発勝負でないから安心。 　ライターもＦＥＮＧ３さんの５号Ｖ２で実績があるし、挑戦しました。 　さっそく　大阪の日本橋で部品調達。

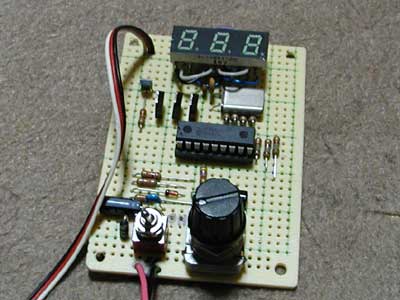

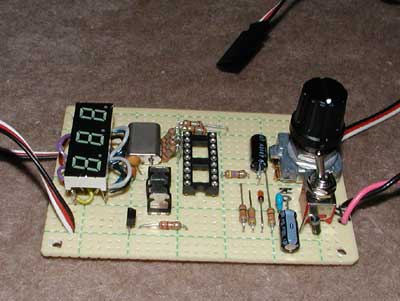

サーボケースに入る大きさに基盤をカットして 組み立てました。 hexファイルの書込は「0030hで照合に失敗」	ＰＩＣを組込んで電源を入れると左側のdotＬＥＤが 点灯するのみ。 ＫＯＧさんへメールしました。

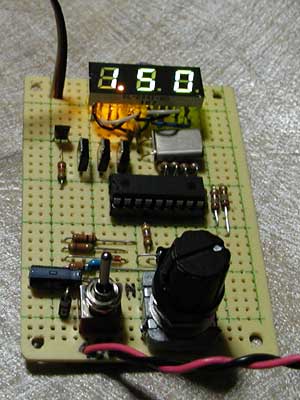

	ＫＯＧさんから添付つきで返事が来ました。 0030hは分からないそうです。それで添付の asmファイルからＭＰｰＬＡＢでマニュアルを見ながら アセンブラしたらBUILD SUCCEEDED！やった〜 ライターで書込・・・照合もｏｋでした。 hexソフトは「St111.HEX」です。 電源を入れると１．５０が表示されました。　 　　　　　　　　　　　　　　　　　ウワ〜　嬉しいな〜 ところが・・・・サーボは動きません。 再度　基盤を眺め、回路図と　にらめっこ。 サーボの＋と−はちゃ〜んとＤＣ４．８Ｖある。 信号線あかんようだ。　ＫＯＧさんに　またまたメールする。 励ましのメール。　「数字が表示されたなら　しめたもの」 信号ラインは抵抗とＱ１のＲＮ１２０２だけ、天眼鏡でＯＫの ようだけど吸取器でＱ１を外してテスタでチェック、 新品と比べたけど同じ値なのでそのまま再度 半田付けしました。 サーボも繋いで電源を入れてやる。そろそろとボリュームを 廻すと数字の変化と共に　サーボも動きました。(*^ー゜)v 原因は半田付けの不良なんでしょうね。　ヤレヤレ

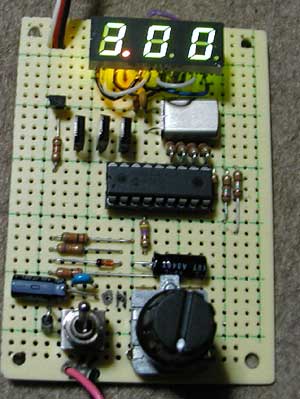

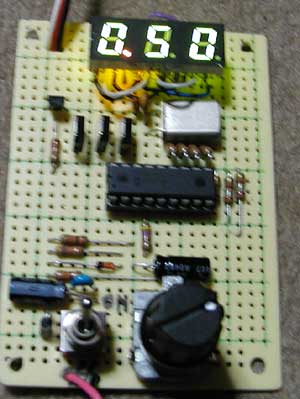

左に廻すと０．５０になります。	右に数回廻すと３．００になります。

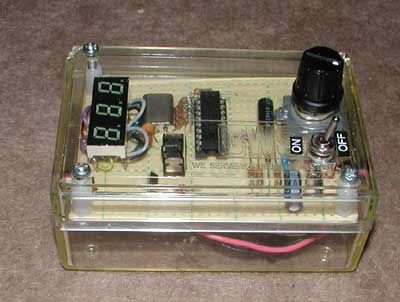

	ＧＷＳサーボを購入したときのケースに 入れてみました。
あとがき： 上の写真でdotＬＥＤが明るいのが分かると思います。 今は点灯しません。　抵抗を入れ忘れてました。 まぁ〜　支障がないのでこのままで使うことにします。 双葉のデジタルサーボとＪＲのアナログサーボでは １．５０−１．００＝０．５０は両方ともＯＫですが １．５０＋１．００＝２．５０もＯＫだと思ったのですが ２．３Ｘあたりで サーボがジージーと言って止まります。 上限の２．ＸＸの値が双葉とＪＲで若干違います。 次回はＧＷＳのサーボも含めてチェックしたいと 思います。	ＮＥＴでasmファイルまたはhexファイルのある電気回路が 沢山あるので次の制作をどれにするか考慮中です。 超高輝度ＬＥＤのライトを制作するため、部品は 購入済みです。 その後はＭＰ-ＬＡＢのアセンブラを勉強して 自分のソフトで作動させたいと目標は持っております。 ２００４年４月２５日
