その５　　２００４年８月

	ダイソウの１００円shopを日本橋で見つけたので、 入って見るとＫＯＧさんがＨＰに載せてるブザーが ありました。 ５ケ購入し、ＫＯＧさんの大音量機体発見ブザーの製作 にチャレンジしました。 仕様は単５電池×２本、 電池無しで　３５gの重量。
	ＫＯＧさんはケースも利用されてますが、 私は軽量化とスモール化で写真の様に取り外しました。 赤線で囲ってる左下部分が今回制作で必要な パーツです。

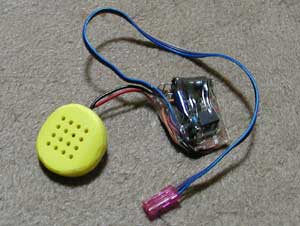

	いきなり完成品です。 完成重量は１６ｇで出来ました。 今回は最初からうまく作動して、本当に大音響で なりました。 ブザーに配線されている線は弱いです。 ブザーの半田付けリード線部分にセメダイン スーパーX2で固めました。

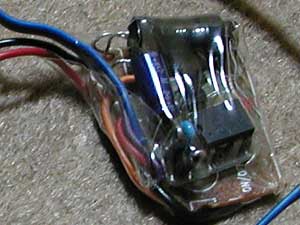

	ＰＩＣ12C509A-04／Pのマイコンを使いました。 hexファイルの焼き込みも成功で、 ＫＯＧさんの部品配置で作成しました。 100uFのコンデンサーは背の低いのが無かったので ９０°寝かせています。 ブザーの基盤とマイコンの基盤を背中合わせして ヘリのロータの収縮チューブを被せました。
