その３　　２００４年４月

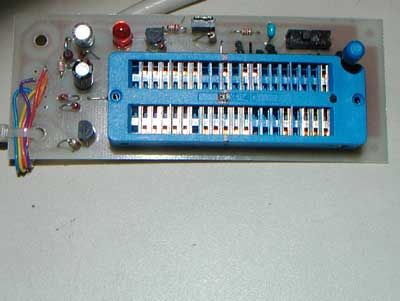

ＰＩＣライター 　ＦＥＮＧ３さんのＨＰに新作のＰＩＣライター５号機Ｖ２がアップされてました。ＰＩＣ１２Ｆ６７５も問題ないそうです。 　早速注文のメールをして、制作しました。ユニバーサル基盤で制作するのと違って、部品を半田付けしていくだけ 　なので大変楽です。　１０００円はお買い得品です。　ありがとう　ＦＥＮＧ３さん、しみっちさん   パーツが入手し難い場合のキットと完成品もあります。

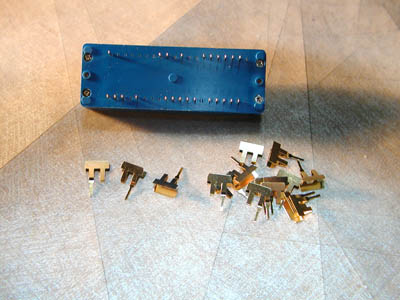

４０ピンのゼロプレシャの裏のネジ×４本外して 使用しないピンは外しました。 最初１８ピンで良いと思ったのですが４０ピンの方が安いと ＦＥＮＧ３さんからアドバイスされたので４０ピンにしました。	ゼロプレシャのピン0.9mmなので基盤に入りません。 0.9mmのドリルで大きくして接続しました。基盤の穴の ピッチはピッタリですから素直に入りました。メス-メス コネクタ付きコードを半分に切って接続しています。
PIC16F84Aで作動実績のあるＬＥＤ回路を書込しました。　 ＯＫでした。　最初のＴＥＳＴはドキドキしますね。　感動！	ＰＩＣ１２Ｆ６７５で「落とし穴ゲーム」のhexファイルを書込 しました。作者のマニュアル通りにすると作動しました。 ボリュームを廻したらツマミを外して再度適当な位置に 差し変えないとバレます。

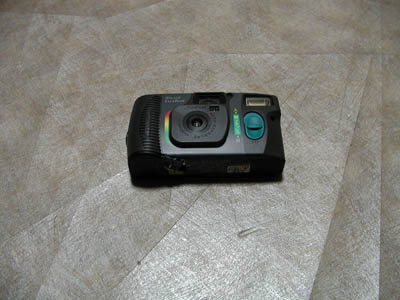

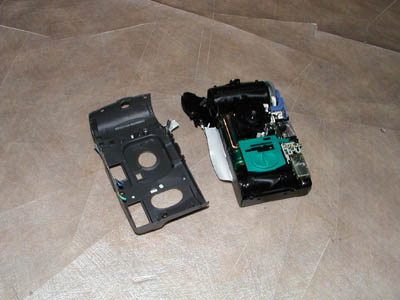

かーちゃんが撮影したカメラを現像屋さんから貰って きました。　１ケ出したのですが、無料で３ケ貰えました。	これは貰ったほうです。カバーを外したところ。 左写真でレンズの右上に窓があるのでちょっと 高級品みたい。

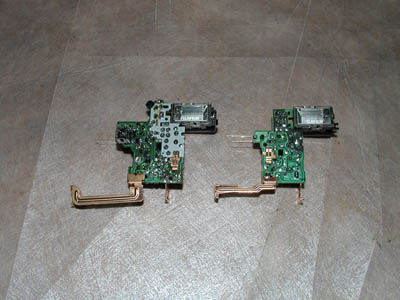

右と比べてもデカイ。　左側にＣｄｓが付いてます。	右側は私が買った方のカメラで、大きさが判ると思います

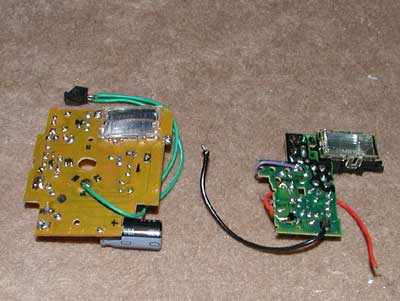

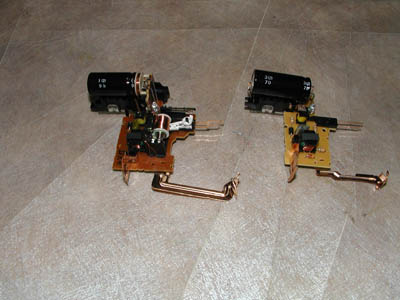

左側はコニカのものです。　ゆとりのある基盤でデカイ。 これも作動せず。　チェック中に破損。	上のものの表側です。Ｃｄｓ付きは重量も重いし、 スイッチも２ケある。気が向いたら　やってみるかな

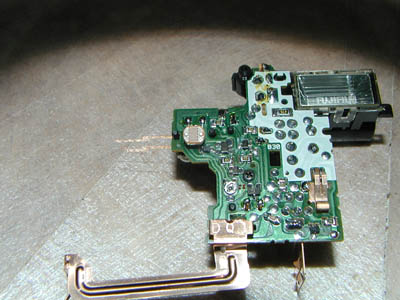

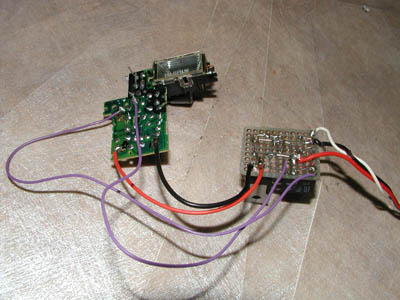

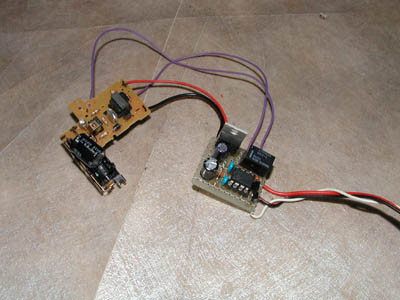

小さいストロボの方で制作しました。ＰＩＣはソケット付きで 制作しました。　ＰＩＣを半田付けを外さずに変更出来る ようにソケットにしました。 前回ＬＥＤで作動したＡＲ４０ソフトのＰＩＣを取付け ＴＥＳＴしました。　 成功！　良かった〜　(´▽`)ニコニコ	裏面の写真です。 １０秒で７回フラッシュします。ちょっと不安定。 ＫＯＧさんから点滅周期の遅いソフト「Ar402haya.HEX」 を頂く、さっそくライター２号で書込しました。作動しました。 １０秒で４回　やった〜バンザイ　＼(´ー`)／ 動画159kb　 ありがとう　ＫＯＧさん　感謝感激です。 ＜注＞上記ソフトはブザー回路と同じ送信機の操作で 作動します。
