その２　　２００４年４月

反省 　ブザー回路はうまくいったので、ストロボ回路もうまく行くものと思ったが・・・・ 　世間は厳しい。　いやいや　自分の能力不足を痛感した。 　かーちゃんが「写るんです」で写真を撮るまで日時があるので、別の回路に挑戦。 　ＫＯＧさんのリレー回路は部品が少ないのでやってみた。

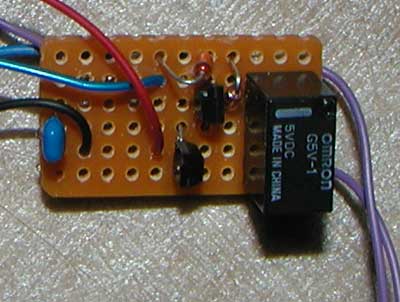

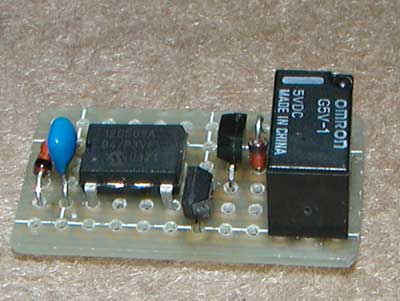

	これがリレー回路ＲＳ３０である。　送信機からの信号で リレーをon-offするものである。 エンジン機のプラグヒートのスイッチとしてエンコンスロー 連動で利用出来るかも知れない これがまた作動しないのである。　　(v_v;) 基盤の大きさは３１ｍｍ×１８ｍｍです。 デジカメのレンズに天眼鏡をあてて撮影しました。
	何が原因で悪いのか？？？？ 再度制作しました。　今度はＰＩＣ１２Ｃ５０９Ａを半田付け せずにブレッドボードの上に仮組込してやりました。 やはり作動しません。 テスターでチェックしてみる。　悪いところが解れへん。 ソフトはブザー回路ＡＲ３１のものを書き込み、 リレーを取り外して定電流＋ＬＥＤでやって見ると 作動しました。　点滅しました。 リレーに戻して電圧をＰＩＣは５．５Ｖであるが６Ｖまで上げて みたところ　作動しました。　 リレーのａ接点にＬＥＤを付けていたのですが それが点滅するのです。　 早速　３ＶＤＣのリレーでやってみるとＯＫでした。 ストロボ回路にはＫＯＧさんのアドバイスでＡＲ４０のソフト でやってみました。　ストロボの代わりにＬＥＤを付けて ですが・・・・うまく点滅しました。　　感激！

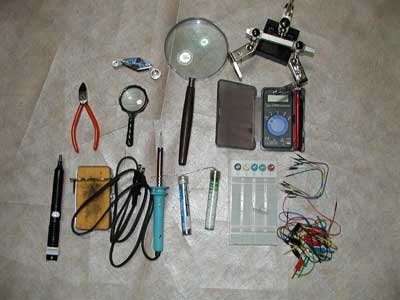

	私の揃えた工具です。 ＊右上：ヘルパーハンドとも言うのでしょうか？ 　左に糸半田、右にコテを持つと基盤と部品を持って 　貰います。リード線はテープで浮かないようにしてます。 ＊右中：テスター・・・これは以前から持ってました。 ＊右下：ブレッドボード・・・仮組でやってみるのに 　　便利です。　その右横は仮配線です。 ＊上中：　天眼鏡　これは必需品ですね。老眼には 　　最初は黒枠の小さいやつ・・・１００円ショップで購入 　　見難いので親父が使っていたデカイのを見つけました。 　　次に部品の型式などを見るために×２０、×１０が 　　付いたのを買いました。 ＊半田ゴテは手持ちのに先のみ細いのを買いました。 　　黄色いのはコテ先を綺麗にするものです。 ＊左上：　赤いのはニッパです。 ＊左下：　黒いペンみたいなのは半田吸取器です。 　　　　　　これも初心者には必需品ですね。

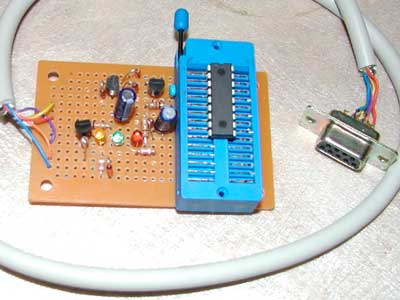

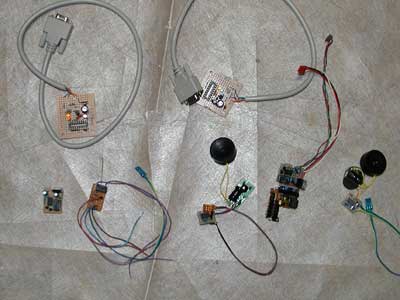

ＰＩＣ１２Ｆ６７５Ａは私の２号機では再書込出来ない。 それで「えびめも」さんのホームページのものを制作 しました。失敗です。　００００ｈになってしまいました。 この基盤のチェックは大変なので諦めました。	制作したものです。 丸くて黒いブザー×２ケとライター×１ケは成功です。 他は失敗です。　ＰＩＣ１２Ｃ５０９Ａは書込失敗も含んで １０ケ使いました。

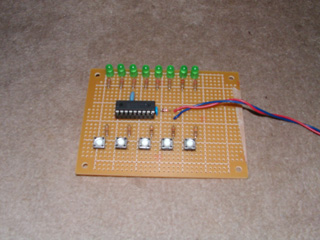

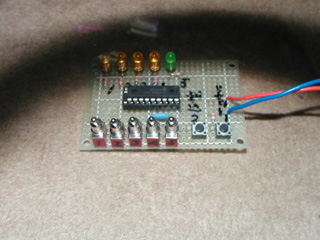

ＰＩＣ１６Ｆ４０ＡでＬＥＤ回路を制作しました。 趣味の電子回路工作　に載っています。 これは一発で作動しました。点灯は作者のページ LEDフラッシャーと同じです。　感動しました。 自転車に付けるとおもしろいかな。	これもＬＥＤの回路ですが　信州大学のＭＰＬＡＢの アセンブラ演習用の回路です。 ＴＥＳＴのｈｅｘファイルではＯＫでした。 少し読むと眠たくなり、さっぱり進みません。 還暦のアナログ人間にとってデジタルは難しい。

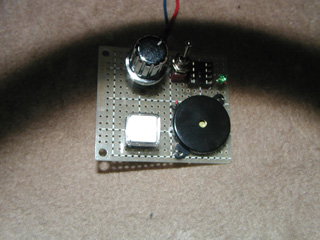

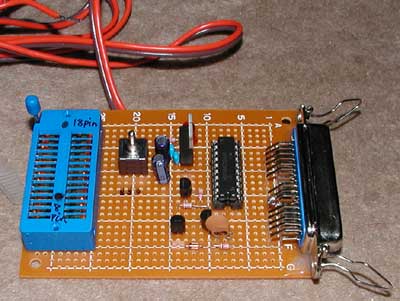

これはPIC12F675Aを作動する「落とし穴ゲーム」です。 SAIホビーに載ってます。 ソケットだけで　ライターがないのでＴＥＳＴしてません。 これをＴＥＳＴするたみにライターがいるな〜	PIC12F675Aが書込出来るライターが「e電子工房」の PICerマニュアル(日本語)にありました。 これも制作してやったけど失敗しました。 シリアルではなく、パラレル接続でＤＣ電源も必要。
