その１　　２００４年４月

最初に　ラジコン関係で２月初旬、ＮＥＴしていると色々と自作しているページがお目にかかる。　ラジコンショップで買うと高い！　　ヘリコプターのオプションパーツの場合は工作機械があっても精度と芯出で苦労するだろうけど、　飛行機とかグライダーではサンデイフライヤーのものであれば　自作している人が多いようだ。またそのアイデアーには感心する。　非常に勉強になる。　下記のページで興味を覚えた。　ＫＯＧ　ＲＣ回路試作室　以下「ＫＯＧ」さんとします　電気部品も少ないし、部品代も安い。ブザー回路はスロープグライダーに積んで　不時着捜査に役に立つのではと思った。　またストロボ回路も老年性難聴の私には良いのではと思った。　マイコンのプログラムまで置いてあるし、挑戦することにした。　　まず　ＰＩＣとはなんぞや？　プログラムのhexファイルとは？　またまた　ＮＥＴで検索して勉強する。　マイコンにプログラムを書き込むＰＩＣライターがいる。　これも１０００円で出来るらしい。　ＲＯＣさんのホームページ　ここも丁寧に説明されている。　ＩＣ－Ｐｒｏｇの日本語化パッチまである。　早速日本橋の電気パーツ屋さんへ　・・・・・。　部品を買うのに　小さい部品やし、　仕様通りのものがない。　店員さんに聞いたらこれで代用できるとのこと。　ダイオードと言うやな（笑）　　僅かな部品を買うのに２時間もかかった。　　数字、ＡＢＣ順に並んでいたら探しやすいのにと思ったのは私だけ。　ＦＥＮＧ３さんのページには実体配線図と写真まで掲載されている。　ＪＤＭプログラマをつくろうここの通りに制作しました。　至れり尽くせりやな～　書き込みソフトの使い方はアニーさんのＰＩＣライタのぺージが丁寧に解説され載ってます。私がやりたいＰＩＣ１２Ｃ５０９Ａで説明されてる。　大助かりです。下記写真の一部はデジカメのレンズに天眼鏡を当てて、撮影しました。従って拡大されてます

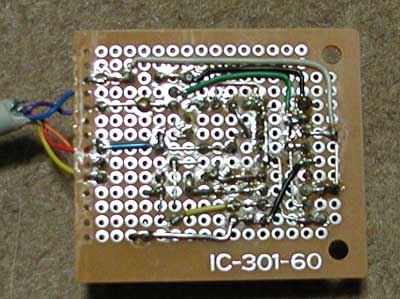

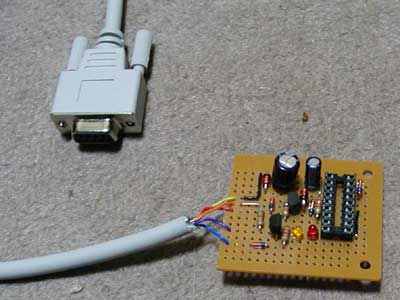

「IC-Prog」の日本語化パッチのソフトで動作確認・・・・　ウン？！ＬＥＤが点きません。	裏側の基盤・・・・これのチェックは大変です。結線図に配線したラインを蛍光ペンでチェック。ＦＥＮＧ３にメールする。　ＬＥＤの極性ミスでは？とのこと。諦めました。再度部品を買って来て制作しました。

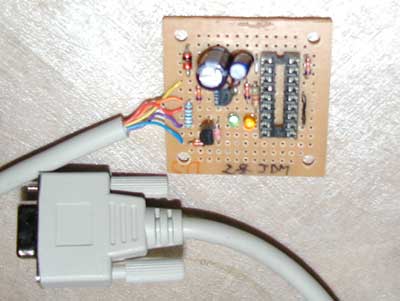

２号機です。	電源ＬＥＤ緑が点灯しました。　これはＯＫかも・・・
	最初からブザー回路を制作するのは止めて、簡単なＬＥＤ×１ケのＴＥＳＴ回路がＮＥＴで見つかったので、そのhexファイルを書き込みしてやってみました。　ヤッター　点灯しました。　嬉しい　＼(´ー`)／ＪＤＭライターの完成です。左のＴＥＳＴではPIC16F84Aという書換が可能なマイコンです。ＫＯＧさんのストロボ回路、ブザー回路はPIC12C509Aのマイコンで１回書き込んだらそれっきりのものです。　失敗したら捨てるだけやね。だからＦタイプでやりました。

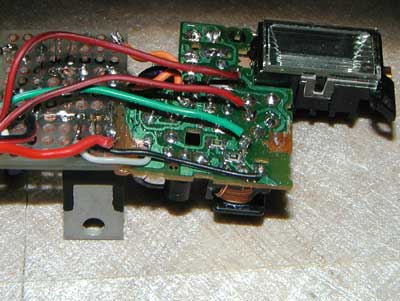

ＫＯＧさんのストロボ回路を制作しました。 FUJIフイルムの写るんですを買ってきて写真を撮ったあと現像屋さんで貰えるか聞くと無料で貰えました。私のともう１ケ合計２ケ・・・・ラッキー	カメラケースをばらして、基盤を取り出し、配線したものです。PIC12C509Aは前もって書込したのを基盤にじかに取り付けた。
	ＴＥＳＴしたらストロボのＬＥＤは赤く点灯するけどストロボはフラッシュせーへん！　それでテスターで測定する。ＫＯＧさんへメールする。ＫＯＧのアドバイスに従ってテスターでチェック。１０ｕＦのコンデンサーに触ったのでしょうね。　ビリッ　　ウワ～ッ　　　数回経験しました。コンデンサーの電圧を測ったら２５０Ｖあります。その内　プチッといったらＬＥＤが消灯して充電しなくなりました。　涙

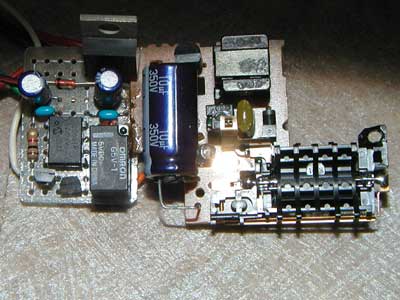

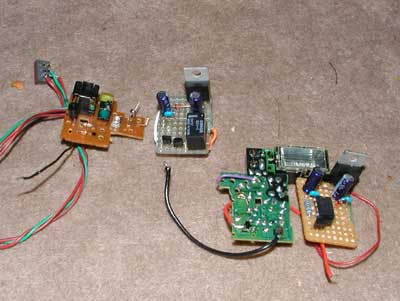

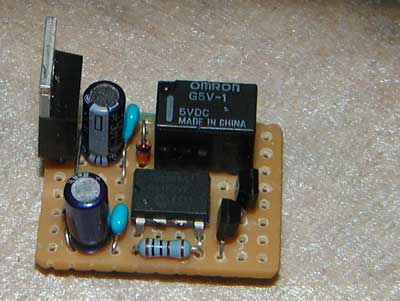

	右：最初に制作したストロボ回路１号機・・・　　ストロボソフトで作動せず。　　左：２号機　これも作動しませんでした。　　ＰＩＣのソフトをリレー回路でやってみたが　　やはりＮＯでした。　　　これもテスターでチェックしてたら変な臭い・・・　　お釈迦になりました。　　その後、ストロボの電球を外そうとしたら　　球が割れてしまった。　電球だけを機体表面に　　付けられないかと思ったんやけど。　　コイルの頭から電球の方にいってる銅板は　　何なんでしょうね？　電気的に関係なければ　　エエのやけど。。。。

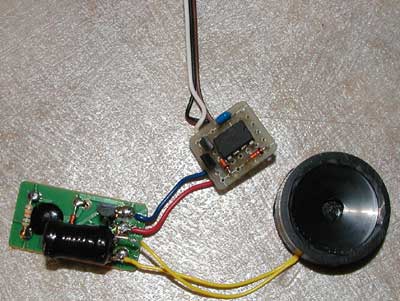

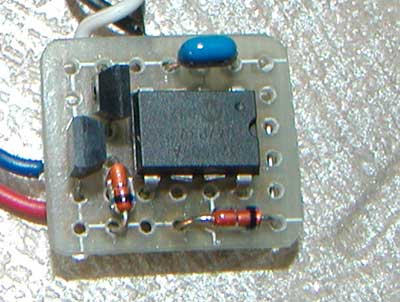

ブザー回路ＡＲ３１を制作しました。ストロボより部品が少ないし、書込も照合ｏｋでした。基盤の穴のピッチが2.5mmです。小さく出来ました	１２Ｖで104db＠1m　\640のブザーを接続しました。１００円ショップのブザーが売って無かったのでパーツ屋さんでこれにしました。

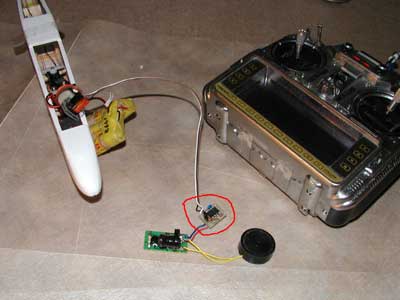

	全体の写真です。　赤マークの部品が左上の写真で今回製作したものです。送信機の電源をｏｆｆにすると間欠になりました。(´▽`)ニコエンコンスローでも鳴りました。単３ニッカドバッテリー４．８Ｖでもデカイ音でした。ＴＥＳＴ機は翼幅1.5mのハンドランチなので積めないです。スロープグライダーに積む予定。ＫＯＧさん　ありがとう
