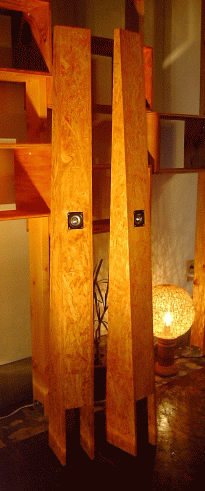

店舗用BGMスピーカーとしてちょっとインパクトのあるものをと思い Tapered Quarter Wave Pipe型（テパードクォーターウェーブパイプ）スピーカーを作りました。
見ての通りただの管で構造は簡単、材質は安価なOSBを使っています。 共鳴管スピーカーで、TQWT（Tapered Quarter Wave Tube）と呼ばれることもあります。 |
|||
 |
||||
| 上はアボリジニーの民族楽器ディジュリドゥ。 最古の木管楽器の１つで共鳴を利用して音を出します。少し無理がありますがこれにスピーカー（ユニット）を付けたと言えば想像し易いでしょうか？ 共鳴管スピーカー全てにいえることなんですが明るく開放的な音がします。小口径ユニットでも低音が多く取りだせるため、今回は５ｃｍフルレンジを使いました。 TQWP製作にあたってVIC'sD.I.Yさんのページを参考にさせていただきました。 設計方法や製作例など非常にわかりやすく解説されています。 |
||||
| 製作編 | |||||||||
①まず形をきめました→直管 →テパード（開口にむけて末広がり） →折り曲げ（上記を折り曲げる） 実際製作したのは前ページのとおり末広がりのテパードタイプです、そのオベリスクのような外観が気に入っています。 形を決定することでユニットの取り付け位置がほぼ決定されてしまいます、テパードタイプの場合、その位置はパイプ長の1/2となります（３倍共振を打ち消すため） |
|||||||||
| ②スピーカーユニット選び 入手し易い物だとFostexなどがありますが、 今回、使用したユニットは台湾TangBand Speaker製５ｃｍフルレンジスピーカーです。 |
 |
||||||||
| ③次に共鳴させて増幅させたい付近の周波数を決め、パイプの長さを決めます。
VICさんの説明では使用するスピーカーユニットの最低共振周波数からその １オクターブ下までに共鳴周波数を決めると良いらしいので・・・ 使用したユニットの最低共振は１５５Ｈｚ→７７．５Ｈｚ～１５５Ｈｚの間 仮に共鳴周波数を８０Ｈｚとして計算式に代入してみます  １.０７５ｍ長のパイプにこのユニットを取り付けると８０Ｈｚ付近の周波数を増幅できるわけです。 （実際にはその奇数倍でも共振が起こっています。それを打ち消すためにユニットの取り付け位置は限定されます） ＊ここで算出した長さが現実的ではない場合、折り曲げタイプにすれば良いわけです。 参考までに人や楽器の最低周波数をあげてみました。
|
|||||||||
|
さて、私が実際製作したTQWPは少し変則的です。 ○手持ちの合板を無駄なく使うため、最初から高さ１．５ｍと決めたこと（パイプ長ではありません） ○ユニットの位置が下から９０ｃｍ辺りに･･･ そこで開口部として前面を下から３０ｃｍ空け、パイプ長は１．２ｍとしています。 しかし開口部も少なからずパイプとして働いていると思われるのでパイプ長は１．２ｍ＋αになっているはずです。 どれくらいパイプの効力があるかわかりませんが、一応パイプ長１．３ｍぐらいだろうと予想して計算してみました。  １．３ｍだと約６６Ｈｚ付近が共鳴周波数になりますが、上記で示した枠を超えての使用です。 作って見ないと分からないのと５ｃｍの限界にも挑戦したかったのでこれに決定しました。 |
|||||||||

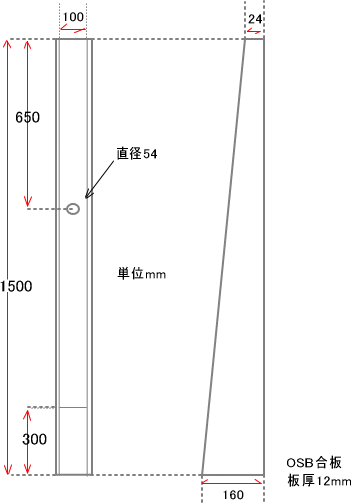

| ○簡単な設計図 | |||||||||
 |
|||||||||
|
|||||||||
