リモコン集中ドアロックの取り付け

現　状

	ご覧のようなシステムをインターネット通販で購入しました。 　（ガンモーターは、２個付きです） 　こちらの商品を購入し取り付けました

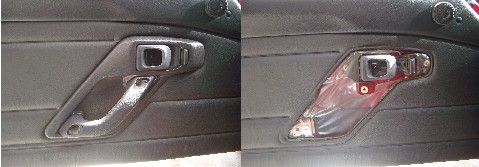

	まず、ドアの内張りを外します。内張りにネジ３箇所外します。

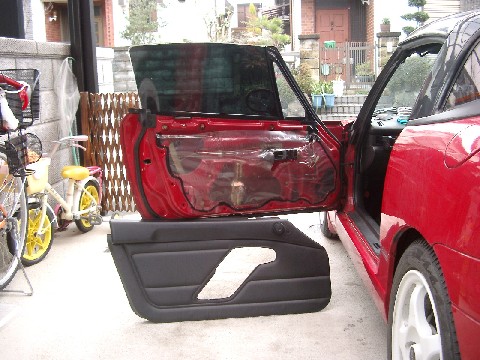

	内装外しでこじってやると上のように内張りが外れます。 　（私のようにツイーター付けている方は配線に注意）

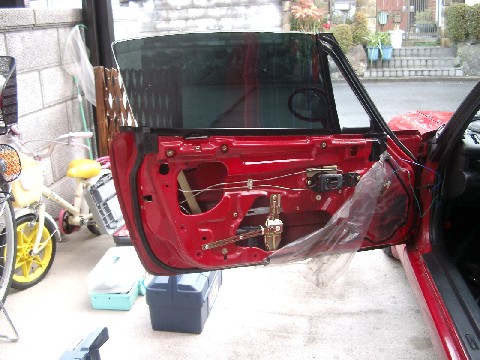

	写真の位置にガンモーターを付属のステーで取り付けます。 　ステーの左端はネジ穴が無いので思い切ってドアに穴を 　 　開けてタッピングネジで固定します。 　ガンモーターも位置的に一ヶ所しかネジが掛からないので 　タイラップでステーに固定します。 　写真は、助手席ですが運転席の場合は左右反対になります。 　 　まず、写真の位置付近にガンモーターを手であてがい 　 　ウィンドーを上下して当たらない場所を確認して下さい。 　（１ポイントで当たらない場所があります） 　付属のピアノ線を「Ｚ」の形に曲げ純正のロックステーに 　掛かるように曲げます。

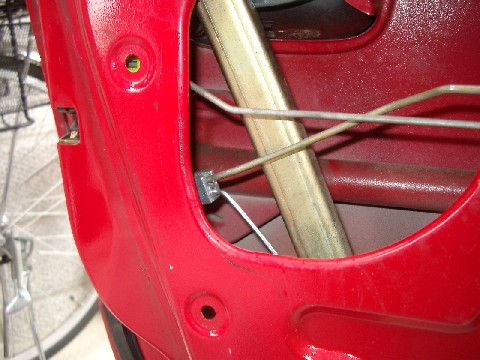

	モーターと反対側のピアノ線を付属の金具で写真の様に 　純正ロックステーと同じ動きをするように付属のイモネジで 　固定します。

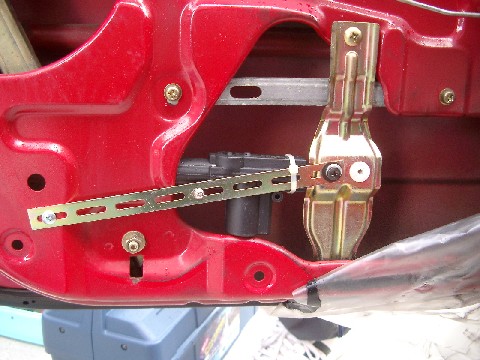

	取り付け終わった感じです。 　運転席は左右反対になります。

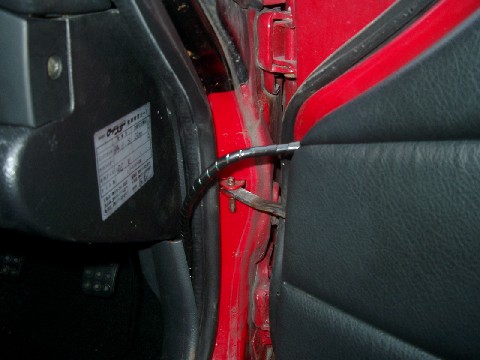

	内張りを元に戻しドアとボディーの間はドアの開け閉めで 　 　配線が弱りやすいのでジャバラテープで保護します。 　追加作業実施！！ 　ドアとボディー間で露出していた配線（運転席、助手席共） 　を純正パワーウインドウ配線のゴムチューブに入れる 　事に成功しました。 　詳細はこちらから！

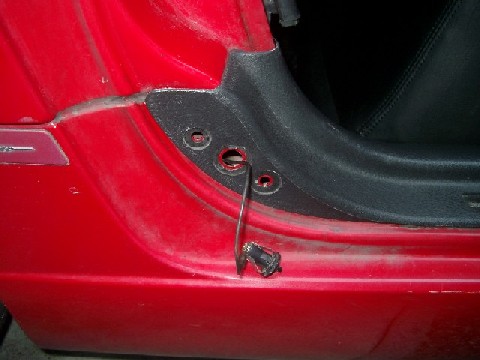

	サイドプレートの下に配線を通すのでプレートを外します。 　写真のプラスチックフック２個と裏に１個の計３個を外し 　ルームランプ点灯用スイッチを内装外しなどでこじって 　 　写真の様にします。 　プレートは、内装はずしでこじってやれば上に外れます。 　配線を潜り込ませ元に戻します。

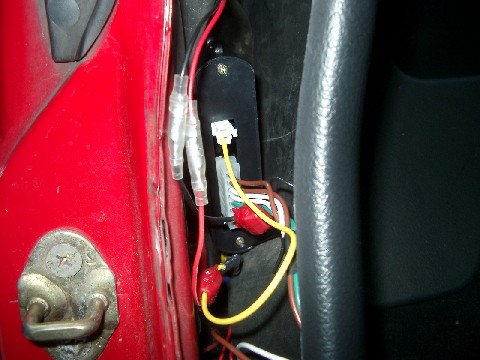

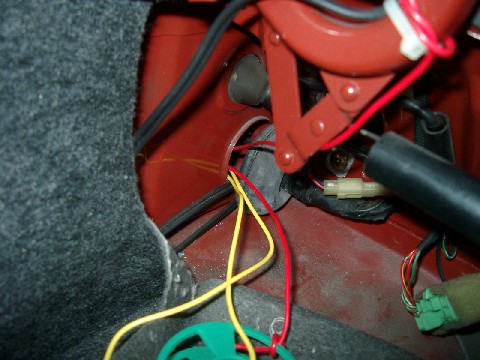

	運転席ドアの後部側（運転席シートの右後ろ）の隙間に 　コントロールユニットを設置します。 　（内張りを少し起こす感じで） 　この後、アンサーバック機能としてハザード連動にする為 　トラックルームに付属の黄色い配線を伸ばします 　オプションのブザーを付ける方は、黄色い配線にダイオードが 　実装されていますのでその手前から分岐して繋ぎます
	この様に２本の黄色い配線を写真右下のカプラーの 　ハザード付けた時に１２Ｖが点滅と同じ周期でＯＮ-ＯＦＦ 　 　する配線２本に割り込ませます。 　ウインカーの配線説明はこちら
