スイッチ
No.	名称	摘要
SW 1	電源スイッチ
SW 2	動作切り替えスイッチ	2回路　中立両方Off
SW 3	溶接完了感知スイッチ	リミッタースイッチ
		R側電極移動によりOff
SW 4	溶接駆動スイッチ	押しボタンスイッチ
SW 5	焼鈍し　手動/自動　切替スイッチ	2回路
SW 6	焼鈍し自動スイッチ	タイマー内　スイッチ
SW 7	出力電圧測定スイッチ	2回路
表示灯
No.	表示内容
Rp 1	電源　On/Off
Rp 2	動作　溶接
Rp 3	動作　焼鈍し
Rp 4	溶接　終了
Rp 5	焼鈍し　手動
Rp 6	焼鈍し　自動

バット溶接器　自作の報告

バンドソーを使用していると　ブレードの破断で作業が中断する事があります。
そんな時、溶接機があればと　思います・・・・・・。
　ちょうど　故障した電子レンジが手に入り、自作を思いつきました。
以下　大まかな報告ですが　参考になれば幸いです。

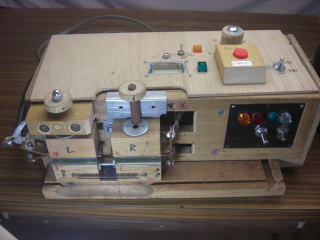

全景写真

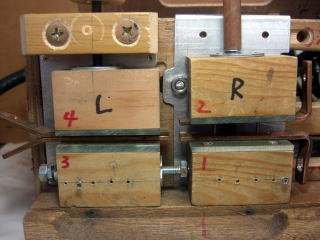

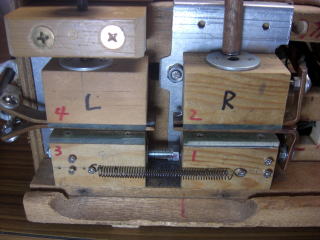

電極部

手順−１

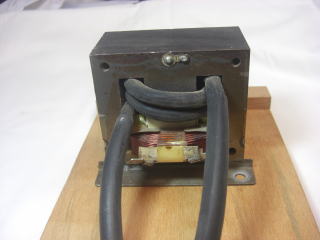

電子レンジのトランスを取り出し　2次巻き線を取り除きます。
２２スクエアの電線を2次巻き線として巻きます。
１．５回しか巻けず、電圧が低すぎでした。そこで、電線の
被膜を削り　Po-2（右側） の形にして　２．５回巻きで　ほぼO.K　でした。
電圧： 1.8V

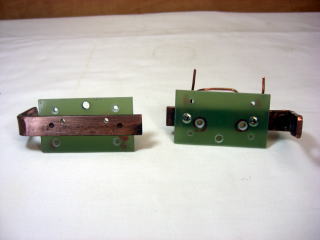

電極の銅板：幅 12mm　厚み 3mm 長さ 100mm 4枚
絶縁物：ベークライト30×55 厚み　3mm 4枚
左右の電極間距離は約10mm

Po. 8

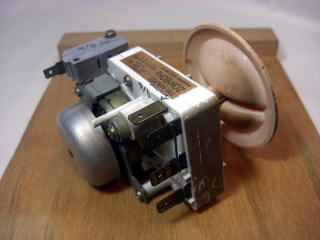

電子レンジから取ったタイマーです。
焼鈍しの時間設定に使用予定。

手順−4

流れ

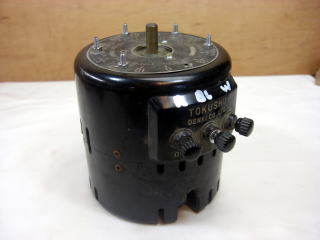

焼鈍し作業では溶接時より電圧を下げる
必要があるので U氏よりお借りした
スライダックを使用することとしました。

１．溶接電流の確保
２．電極のとバット（突合せ）動作の加工
３．部品の収集と配置
４．焼鈍し作業の検討
５．配線図の決定

Po-2

Po-1

手順−3

必要部品は、配線図で調べてください。

手順−2

手順−5

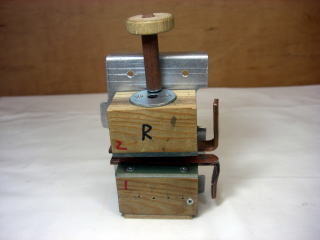

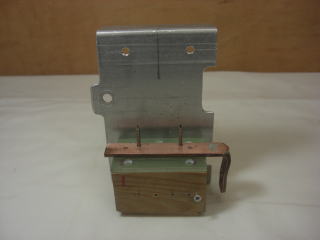

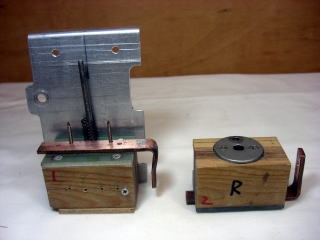

移動電極（R側）を参考に載せておきます。

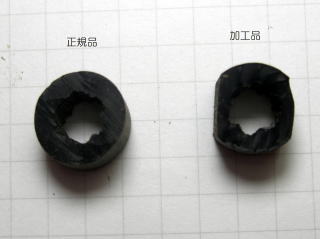

Po.3   4    5

Po.6      7

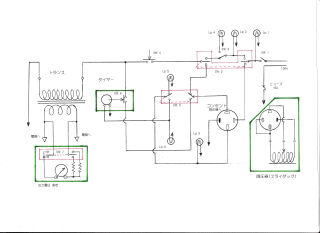

配線図
