（１）建物の被害状況

（1）建物の被害状況

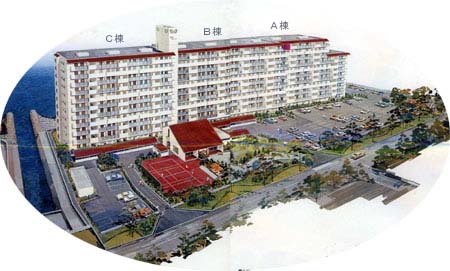

図　　　震災前の「藤和芦屋ハイタウン」)

資料：販売パンフレットより


	①建物の傾斜
		A棟（西側）　525mm（約　1°；中破）
		B棟（真中）　774mm（約1.5°；大破に近い中破）
		C棟（東側）　　25mm（約1/20°；軽微に近い小破）


	②建物の水平移動
		C棟を基準として、A棟、B棟が西に約150mm移動

③基礎の被害（調査した杭の被害）

杭の場所		杭頭部の傾斜		杭孔内ＴＶカメラ観察結果　（フーチング下端からの距離）
杭の場所		北方向	西方向	杭孔内ＴＶカメラ観察結果　（フーチング下端からの距離）
Ｂ棟	山側	1/54	1/21	2.5～5ｍ間に多数の全周又は部分的なひび割れ 7～8ｍ間に全周にわたる大きなひび割れ
	中央	1/117 ～1/39	1/50 ～1/7	2.9～3.7m間で杭体破断 6～10m間に多数の部分的なひび割れ
	海側	1/5	1/5	2～2.5ｍ間で杭体破断 7～8ｍ間に全周にわたる大きなひび割れ
Ｃ棟	山側	1/100	1/100	3～6m間に多数の部分的なひび割れ 8～8.5ｍ間に全周にわたるひび割れ
	中央	1/79 ～1/21	１/460 ～1/44	2.8～3.6ｍ間に全周にわたるひび割れ 6～10m間に多数の部分的なひび割れ
	海側	1/67	1/7	2.5m付近で杭体破断 7.5～9ｍ間に全周にわたる大きなひび割れ


	④その他の被害
		・戸境壁（耐震壁）の亀裂
		・雑壁（非耐震壁）の亀裂
		・設備配管の破損（高架水槽・建物周辺）
		・外構部分の亀裂、沈下
		・専有部分の被害（ガスボイラー、システムキッチン、バスユニット、内壁など）
