〜 車速パルスの取得 〜
今回は車速パルスをひらいます
〜09/05/29〜
@ 車速パルス用の線をボンネットへ通す
06年式(05年式?)のPTクルーザーの車速パルスは車中からはとれないようです。
なので、グローブボックスの下からボンネットへ線を通す作業からはじめます。
うちの車はGTなので左ハンドルの下のカバーをはずして、適当なところから線をとおします。
(右ハンドル車もどこかからうまく通してください)
針金にくるくるって巻きつけて、元の結線に傷をつけないよう気をつけて通したら、比較的簡単にできるかと思います。
運転席下のグローブボックス内 | ボンネット側 |
A コンピューター(?)の皮膜をむく

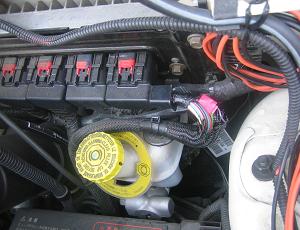

ボンネット内にある配線の塊みたいなところの一番右側からでている線の皮膜をむきます。
そうしたらカラフルな線がたっぷりでてきます。
びふぉー | |
B 車速パルスの線をつなぐ
通した線を、オフ会で知り合った、大阪のディーラーさんから教わった車速の線につなぎます。
色は緑地に白い線です。
つなぎ方としては色々とありますが、ワンタッチコネクタでやるのが一番楽かと思います。
あとはビニルテープで巻き巻きしたらOK。

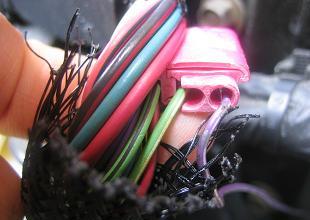

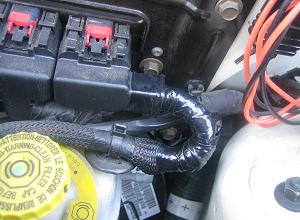

緑/白が本体の線で、紫がナビ側の線です | ビニルテープで巻き巻きしたら終わりです |
<終わり>
最後はちゃんと車速が検出できるかを確認しましょう!
ちなみにイクリプスの我がカーナビは・・・車が動いて車速が発生しないと『車速あり』にはなりませんので〜
(当然と言えば当然??)
うちは結線確認ということで停止している状態でキーをONにしたものの『車速なし』になっててビックリしましたから(爆
みなさんはそんなおとぼけしませんように
( ̄▽ ̄;;
もちろんいつものことですが、これを参考されるとしても自己責任にて挑戦してみてください(笑
