T.N.M 846 みさと天文台
(1995年 完成)
☆ 設計: カセグレン式(f/2.9-7.78)
主 鏡
直径 1082mm
有効径 1073mm
端厚 144mm
焦点距離 3063mm
合成焦点距離 8168mm
材質 ZERODUR
副 鏡
直径 382mm
端厚 61mm
曲率 3284mm
材質 ZERODUR
写真スキャナー 外村 一氏

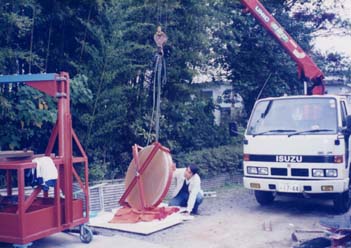

ガラス材の搬入
気泡・不純物の検査

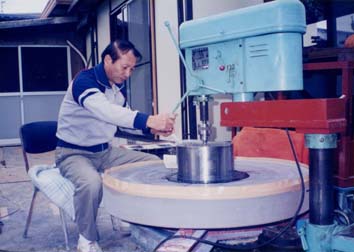

ボーリング(300mmφ)

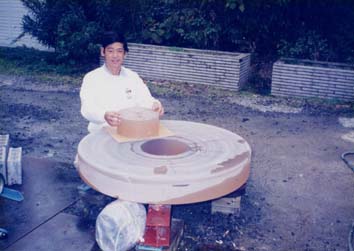

芯が抜けたところ

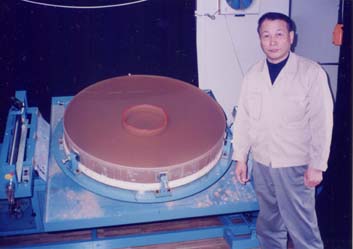

石膏にて芯詰め
砂ズリ完了・研磨機にのせる

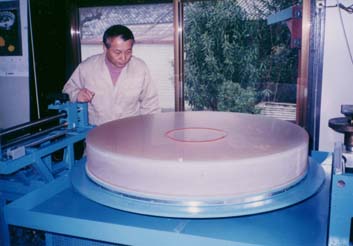

研磨機にセット
全面盤

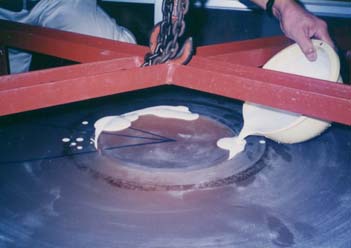

ピッチを流し込んだところ

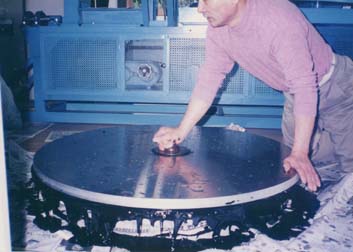

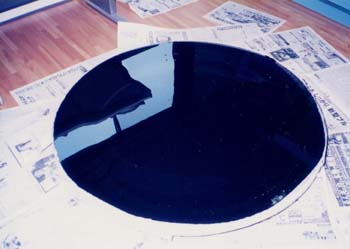

ピッチ盤の型取り
主鏡と同じ曲率のアルミ板を作って利用する(約 50kg)

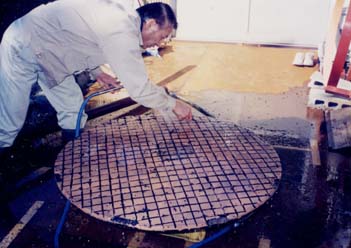

ピッチ盤のミゾ切り

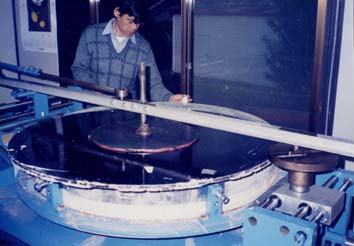

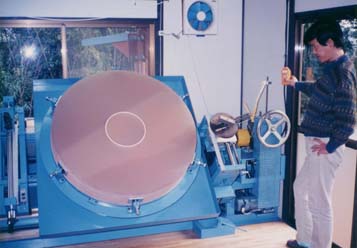

研磨(全面盤)

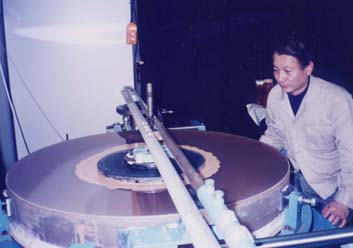

研磨(全面盤)

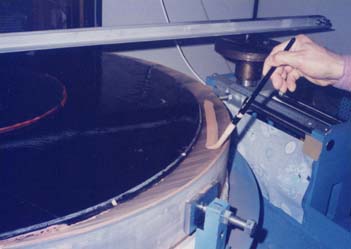

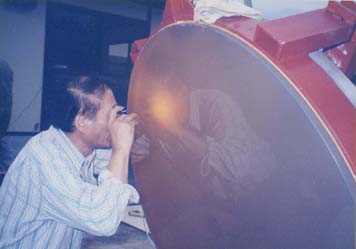

整形
整形終了(完成)

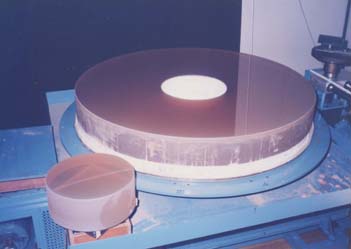

石膏で詰めておいた芯を抜いたところ

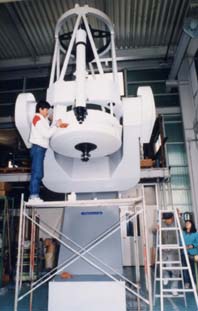

組立て作業

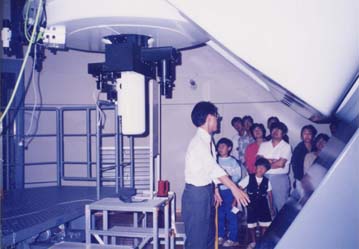

後日、みさと天文台にて
