商品紹介


増永工作所で制作した「治具・抜き型」等を紹介していきます。
皆様のご参考になれば幸いです・・・。

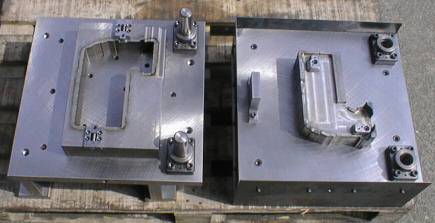

	ホットトリミング（自動取り出し機用） 　５００ｔクラスのダイカストマシンで使用。 　縦型プレス用製品リターン機構付き。
	精密プレス（形状窓抜き） 　１０ｔ油圧プレスで使用 　移動型に形状刃物を取り付け、 　スプリングにて製品をリターンさせる。 　（製品形状と刃物のクリアランスは０.４）

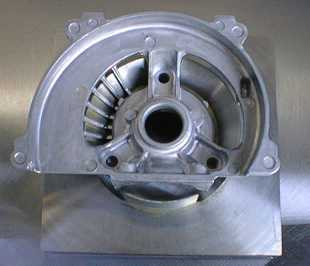

	精密プレス（形状刃物部分） 　各刃物は位置決めダイにセットされる。 　（位置決めクリアランスは０.０１以下）

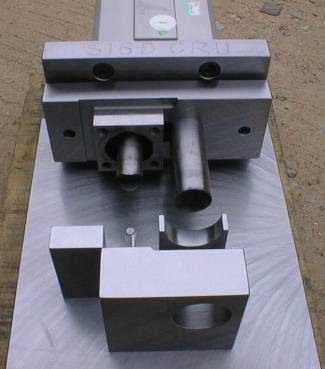

	精密プレス（形状抜き） 　エアシリンダー１００φを利用したプレス治具。 　パイプ形状が内部で交差し、突き合わせ部分で 　バリが発生する場合に使用する。
	精密プレス（窓形状抜き） 　テンプレート制作途中。当社では実物に合わせて 　テンプレートを作成し作業を進めます。 　この画像は立体形状での刃物作成です。

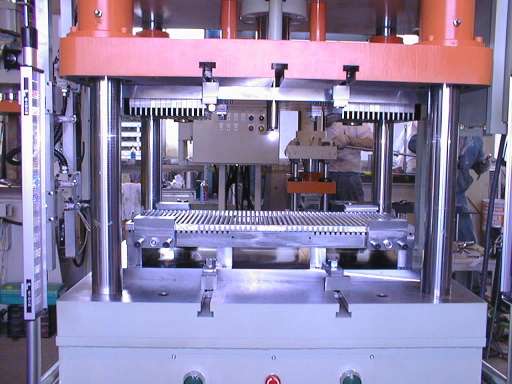

	精密プレス（リターン･レス機構付き） 　溝形状（スリット）を、製品両端の１５本ずつ 　精密形状抜きしています。 　これからの新しい方向性を示したトリミングです。
