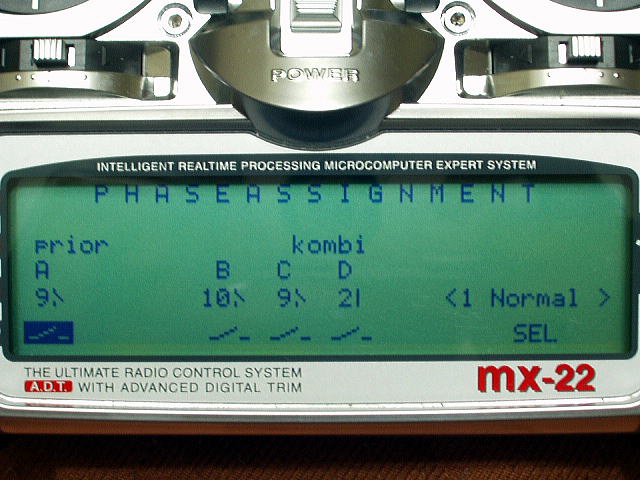

Phase assignment
A B C Dの4つのスイッチポジションとそれぞれのphaseの関連付けをします。
prior A:優先順位が一番高いスイッチです。
複数のスイッチでphase切り替えを行う場合、ここに割り当てられたスイッチにが最優先されます。
他のスイッチ(kombi B C D)がどんなポジション(phase)にあっても、このスイッチがONされた時に
それに割り付けられたphaseに移行します。
kombi B C D:好みのスイッチポジションとphaseを割り付けます。
priorスイッチがOFFの時、ここで設定したスイッチを切り替えてphaseを自由に移行できます。
phaseが4つあるので、好みの位置の2ポジションスイッチまたは3ポジションスイッチを組み合わせてphaseとスイッチを組み合わせます。
2ポジションスイッチを2つ使う場合はスイッチの全ての組み合わせにそれぞれのphaseが割り当てられます。
好みによっては3ポジションスイッチを使いたい場合もあるので、3ポジションスイッチと2ポジションスイッチを使うことになります。この場合合計6つのスイッチの組み合わせがありますが、phaseが4つまでしか設定できない為そのうち2つは4つのphaseのどれかとダブる事になります。
Phaseは必ずしも4つ作る必要は無く2つでも3つでもOKです。
例)

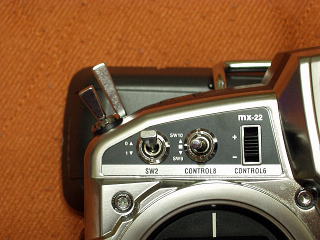

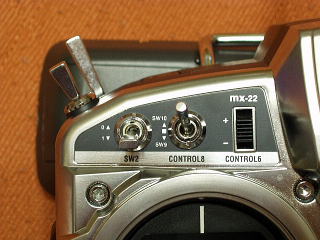

私の場合は左にある2ポジションスイッチ(SW2)と3ポジションスイッチ(CONTROL8)を使っています。

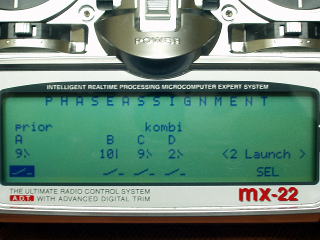

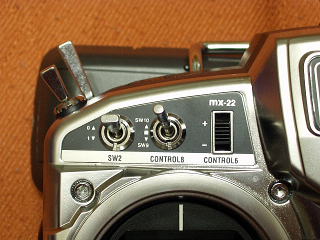

SW2:1側、 CONTROL8:SW10側 −>Launch

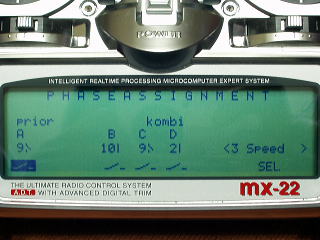

SW2:0側、 CONTROL8:SW10側 −>Speed

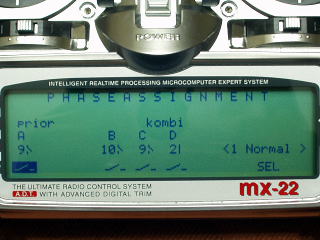

SW2:0側、 CONTROL8:中間 −>Normal

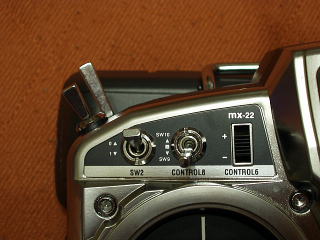

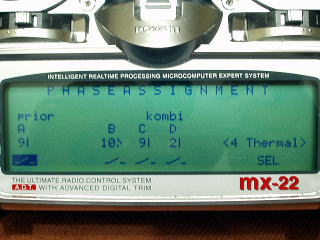

SW2:0側、 CONTROL8:SW9側 −>Tehrmal
