Electronic Keyer

１９７６年に製作して十数年間使用したのち、半ばジャンク化して放置していたエレキーを、２０１０年に復活レストアーした。

現在は殆ど使用されなくなっているＴＩ製のスタンダードＴＴＬ−ＩＣ（ＳＮ７４シリーズ）を活用したものだが、製作から３４年経てもＩＣは生きており、快調に動作している。

製作当時は、カツミのバグキーＢＫ−１００をマニュピレーターに改造してパドルにしていたが、そのパドルは跡形も無くなっていたので、復活にあたりパドルも自作して一体型にした。

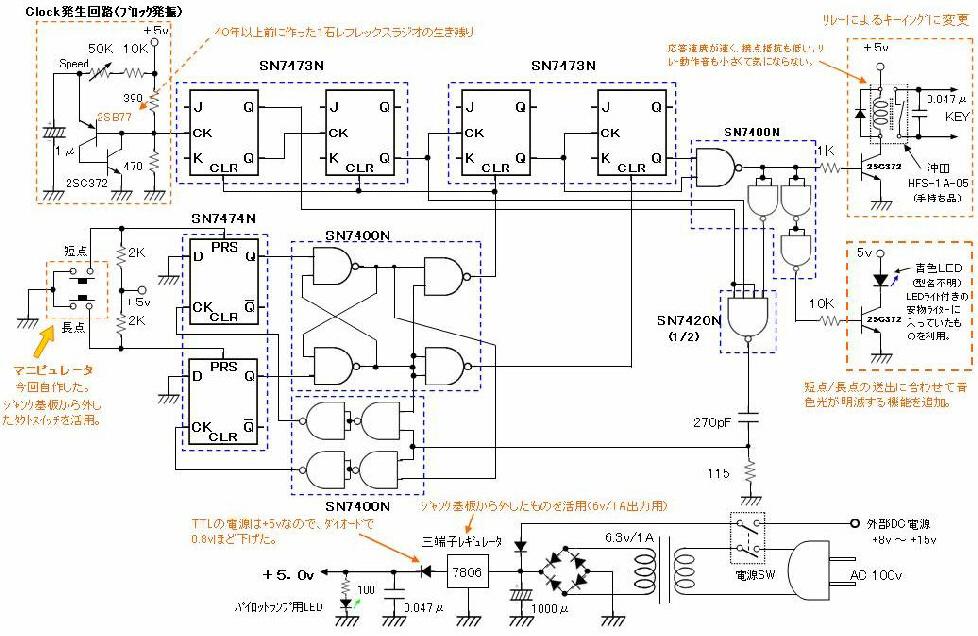

下図はその回路図で、９０％以上の部品がジャンク品である。短点／長点のメモリー機能付きで、スクィーズ操作が可能としている。ＴＴＬ−ＩＣは、ＬＳタイプにそのまま置き換えても動作すると思われる。

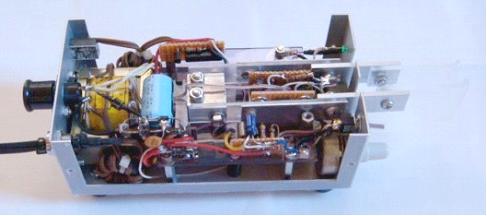

　　　　　　　　　　パドル一体型　エレキー　外観　　　　　　　　　　　　　　　　エレキー内部
