私の青色発光ダイオード・実験試作サンプル

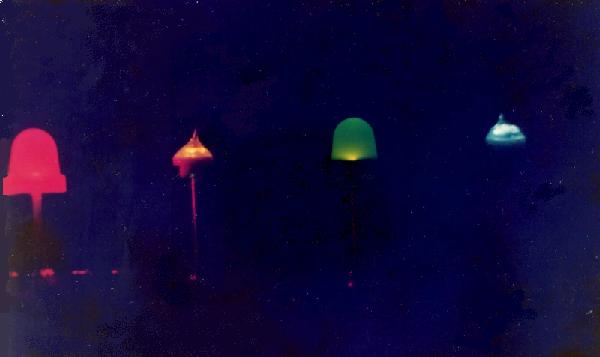

１９７６年に、実験的に試作した「青色（？）発光ダイオード」　・・・　右端

左から２番目の「オレンジ(?)色」も試作したものです。赤と緑は市販のもので、
試作ダイオードの輝度が極端に小さいため、電流を絞って輝度を低くしていま
す。それほど試作品の輝度は暗かったのです。　　　　　　　　　　　　　　　　　．

試作品の青色発光ダイオードは、硫化亜鉛（ＺｎＳ）の単結晶に銀（Ａｇ）を拡散
させ、これに金の電極を真空蒸着してＭＩＳ構造のダイオードにしたものです。

オレンジ色のものは、セレン化亜鉛（ＺｎＳｅ）の単結晶に金電極を真空蒸着し
てＭＩＳ型ダイオードにしたものです。　　　　　　　　　　　　　　　　　　　　　　　　.

当時の青色発光ダイオードの研究は、純度の高い大きなＺｎＳの単結晶をいか
にして再現性よく作るかが主流でした。しかし当時の結晶成長技術ではＮ型に
しかならず、Ｐ型を作るのは殆ど不可能で、発光に欠かせないキャリアを効率
よく注入するためのＰＮ接合は得られません。。。。。。。。。。。。。。。。。。。。。

この問題を打破したのが日亜化学の中村さんで、２方向からのレーザー光に
よる結晶成長法で、初めてＰＮ接合が得られるようになりました。。。。。。。。。
