野球用ＢＳＯ表示器

２ｎｄが所属していた高校の硬式野球部の監督より、部員の保護者会にＢＳＯ表示器の製作依頼があり、手持ちの部品やジャンクなどから取り外した部品をかき集めて製作してみた。大型のＬＥＤランプのみ、トラックの電飾用のものをネット通販で購入。ＤＣ−１２ｖ（約７０mＡ）で、１個３５０円ほどだった。

ボール，ストライク，アウトの表示シーケンスは、ＬＳ−ＴＴＬの論理ＩＣの組み合わせで製作してみた。ＬＥＤランプのＯＮ／ＯＦＦは、ＡＣ電源のランプにも置き換えられるよう、ＤＣリレーで行っている。

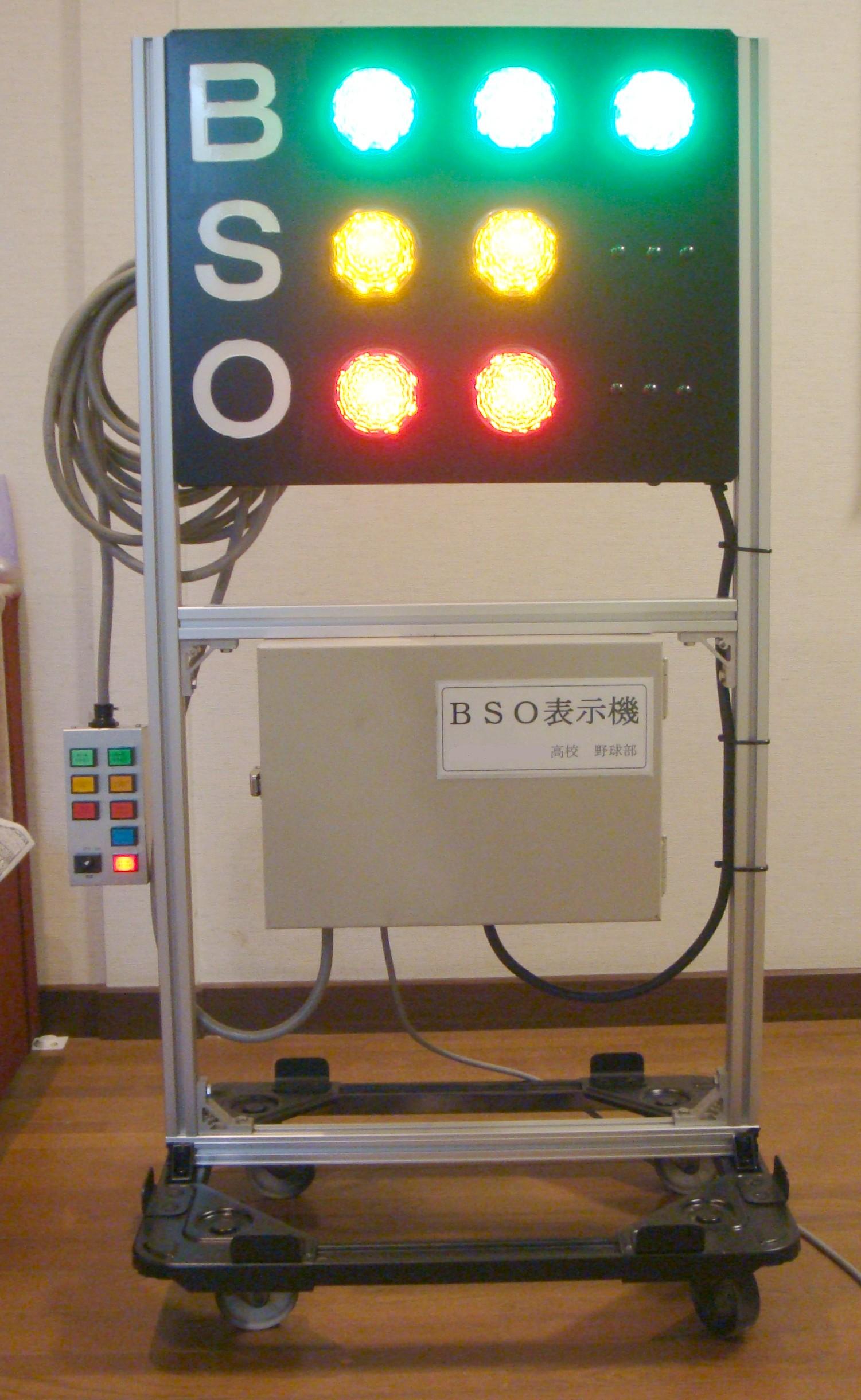

製作した ＢＳＯ表示器　（高さ約１ｍ）

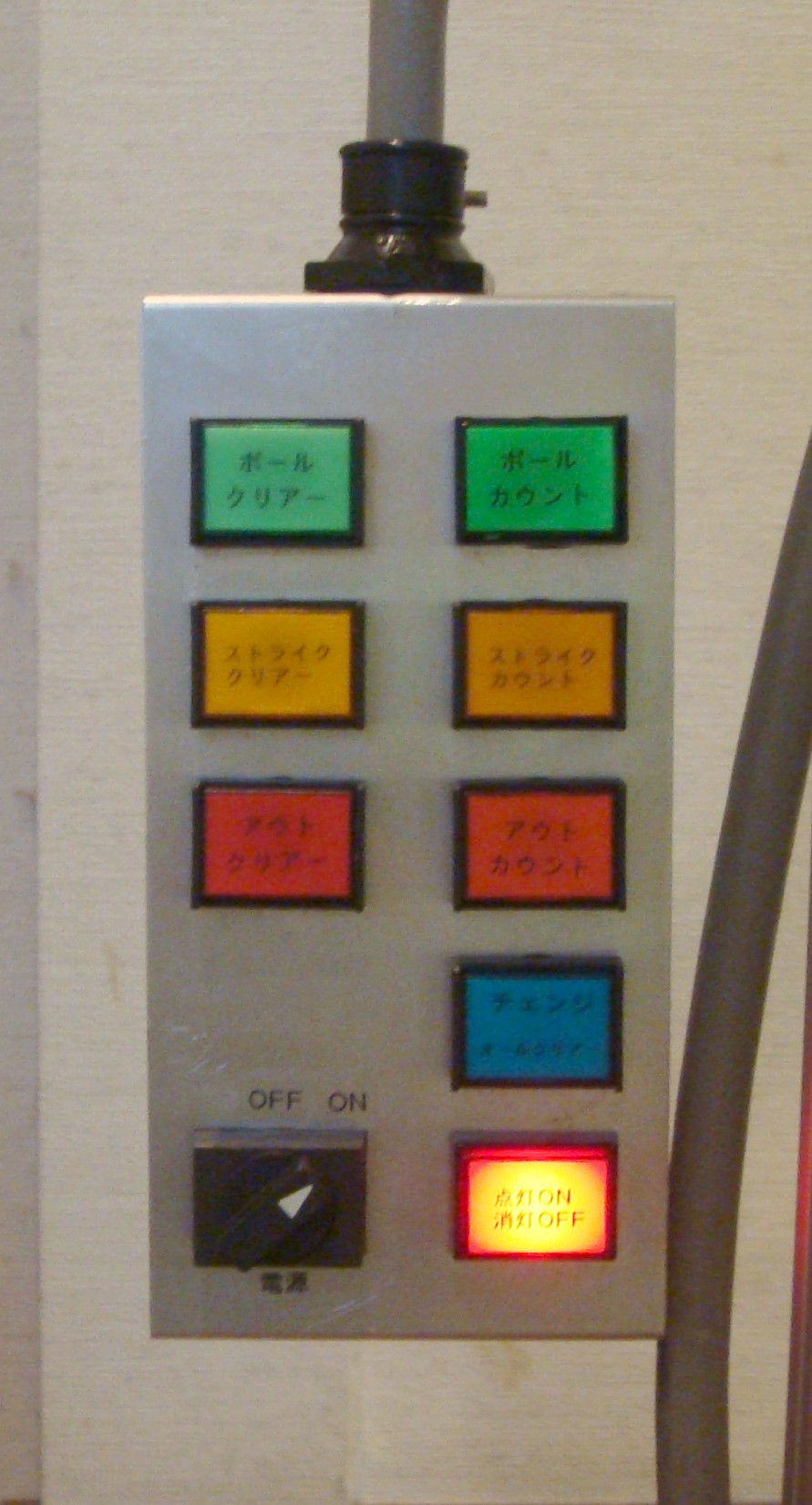

操作ボックス

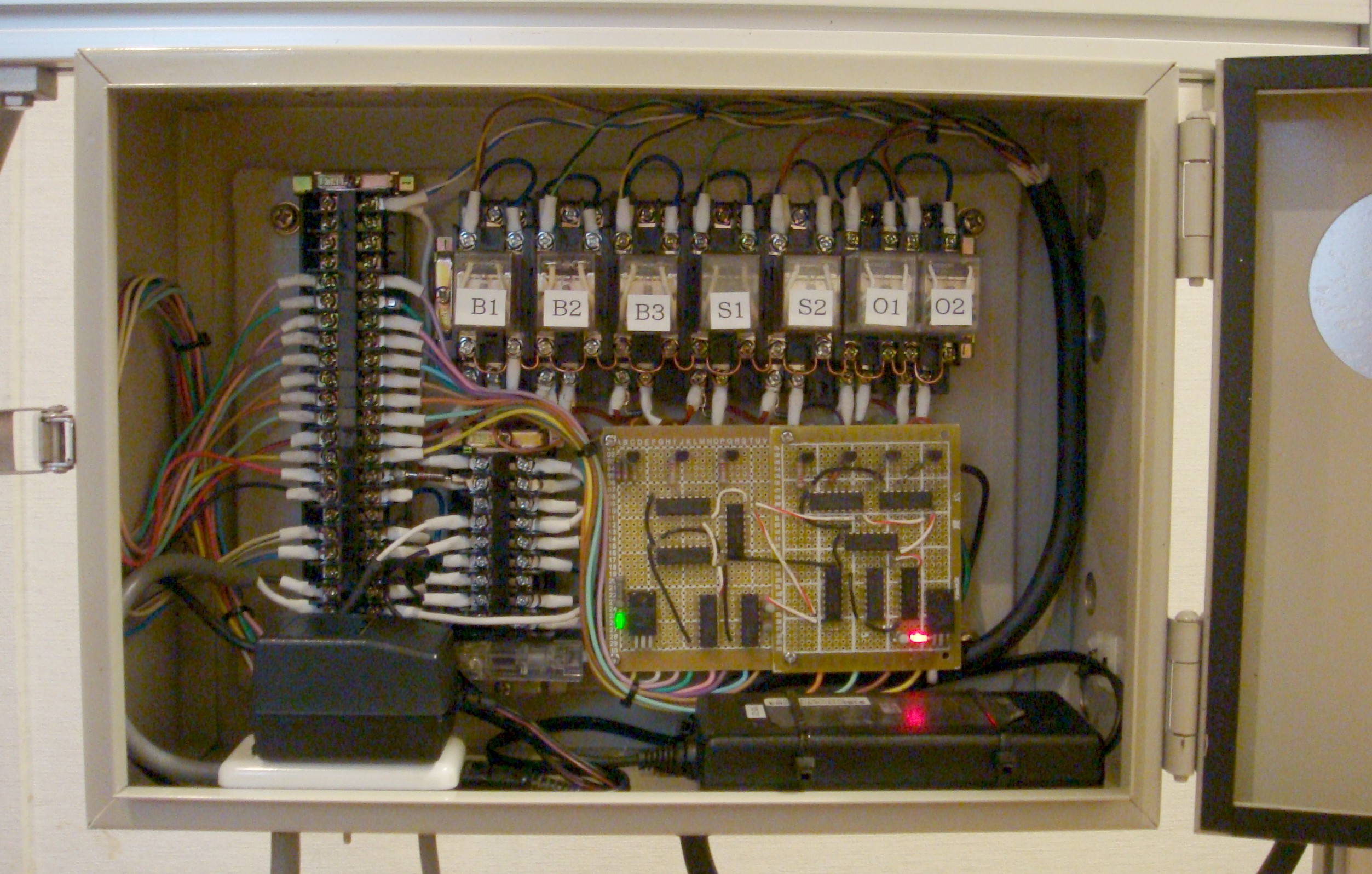

コントロール・ボックス 内部

回路図
