製品案内　EXCEL製図名人　作画メニューのフォーム　直線 　
「一般製図」の作画サクガメニュー項目コウモクをクリックすると、このフォームが表示されます。
　 直線
　 　 　 　 　
　 現在の尺度 　 / 　 　現在ゲンザイの尺度よりセレクトされたもの 　 　
　 　 　   の尺度シャクドが優先ユウセンします。 　 　
　 線種の指定 ▼ 　線太さは「線太さ設定」で設定され 　 　
　 　 　 　ている太さとなります。 　 　 　
　 　 　 　 　 　
　 ○接続点セツゾクテンから任意ニンイ方向ホウコウ：3時ジ方向ホウコウが0度ド 　 　 　
　 　 　 　
　 長さ(mm) 　 　 角度(deg) 　 　   □直線の中間に接続点を設ける 　
　 　 　 　 　 　 　 　
　   下のボタンにある角度は、ボタンをクリックすると入力できます。 　 　
　
　
　 　 　
　    　 　
　 　 　 　
　 　 　 　
　 　 　 　
　 　 　 　
　 　 　 　 　 　
　 　 　 　 　 　
　 ○接続点セツゾクテンから任意ニンイ方向ホウコウ：セレクトされた直線の方向ホウコウが0度ド 　 　
　 　 　 　

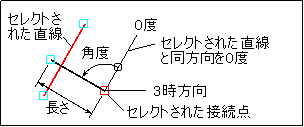

　    下図カズにおいて、セレクトされた接続点セツゾクテンの3時ジ方向ホウコウから左回ヒダリマワりで、セレクトされた 　 　
　    直線チョクセンと同ドウ方向ホウコウを0度ドとし、そこから左回ヒダリマワりの角度カクドが、入力ニュウリョクする角度カクドとなります。 　
　    なお、直線チョクセン同士ドウシが交差コウサするかしないかは自由ジユウです。 　 　
　
　
　 　 　
　 　 　 長ナガさ(mm) 　 　 　
　 　 　 　
　 　 　 角度カクド(deg) 　 　 　
　 　 　 　
　 　 　 　
　 　 　 　 　 　 　 　 　
　 　 　 　 　 　 　 　 　
　 ○2接続点セツゾクテン間カン 　
　
　 　 　
　 　 　 　
　       □直線の中間に接続点を設ける 　 　
　 　 　 　 　
　 　 　 　 　 　 　
　 　 　 　 　 　 　
　 　 　 　
　 テキスト ボックス: OK
　
　
テキスト ボックス: キャンセル テキスト ボックス: セレクトされたものの尺度だす
