| 製品案内 EXCEL製図名人 作画メニューのフォーム 交点(作成/線分割) | ||||||||||||||||||||||||||||||
| 「一般製図」の作画メニュー項目をクリックすると、このフォームが表示されます。 | ||||||||||||||||||||||||||||||
| 交点(作成/線分割) | ||||||||||||||||||||||||||||||
| 現在の尺度 | / |
|
||||||||||||||||||||||||||||
| 現在の尺度よりセレクトされたもの | ||||||||||||||||||||||||||||||
| の尺度が優先します。 | ||||||||||||||||||||||||||||||
| セレクトされたもの１ | ||||||||||||||||||||||||||||||
| セレクトされたもの２ | ||||||||||||||||||||||||||||||
| 注：先にセレクトしたものが「セレクトされた |
|
|||||||||||||||||||||||||||||
| もの１」となります。 | ||||||||||||||||||||||||||||||
| 交点の作成 | ||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
| 交点で線分割 |
|
|||||||||||||||||||||||||||||
| □セレクトされたもの１ | ||||||||||||||||||||||||||||||
| □セレクトされたもの２ | ||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||

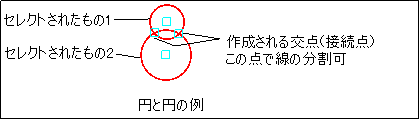

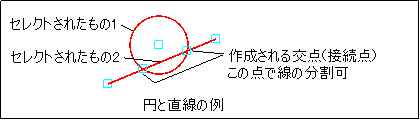

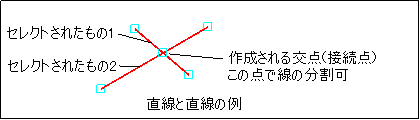

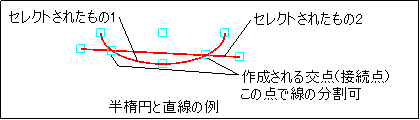

| 交点を作成できる図形の組合せ | ||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||
| 例で示したもの以外では次の | ||||||||||||||||||||||||||||||
| ものがあります。 | ||||||||||||||||||||||||||||||
| 直線と円弧、直線と半楕円弧、 | ||||||||||||||||||||||||||||||
| 円と円弧、円と半楕円、円と半 | ||||||||||||||||||||||||||||||
| 楕円弧、円弧と円弧 | ||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
