製品セイヒン案内アンナイ　EXCEL製図セイズ名人メイジン　作画サクガメニューのフォーム　移動イドウ(平行ヘイコウ/回転カイテン/対称タイショウ/拡大カクダイ/縮小シュクショウ)

「一般製図」の作画サクガメニュー項目コウモクをクリックすると、このフォームが表示されます。

移動イドウ(平行ヘイコウ/回転カイテン/対称タイショウ/拡大カクダイ/縮小シュクショウ)

位置イチマークの移動イドウ

現在ゲンザイの尺度シャクド

/

現在ゲンザイの尺度シャクドよりセレクトしたものの

○位置イチマークをセレクトした接続点セツゾクテンに移動イドウ

尺度シャクドが優先ユウセンします。

図形ズケイの移動イドウ：以下イカの移動イドウに関カンする注意チュウイ事項ジコウ

1)グループ化カしたもの及オヨび尺度シャクドの異コトなるものを含フクめない。

移動後イドウゴの元モトの図形ズケイの処理ショリ

2)接続セツゾク点テン上ジョウに位置イチマークを置オく場合バアイは次ツギのいずれかで行オコナう。

○消ケす

a) このメニューにある「位置イチマークの移動イドウ」

○消去ショウキョする(やり直ナオしはできません)

b) メニュー「接続セツゾク点テン」にある「位置イチマーク箇所カショ」

ｃ) メニュー「補助ホジョ機能キノウ」にある「接続セツゾク点テンに呼ヨび寄ヨせる」

○平行ヘイコウ移動イドウ (Ｘ及オヨびＹ方向ホウコウに平行ヘイコウ)

X方向ホウコウ(mm)

Y方向ホウコウ(mm)

右ミギ側ガワに移動イドウはプラスの値アタイ        上ウエ側ガワに移動イドウはマイナスの値アタイ

左ヒダリ側ガワに移動イドウはマイナスの値アタイ      下側シタガワに移動イドウはプラスの値アタイ

○平行ヘイコウ移動イドウ (指定シテイ角度カクド方向ホウコウに平行ヘイコウ)

長ナガさ(mm)

角度カクド(deg)

○回転移動

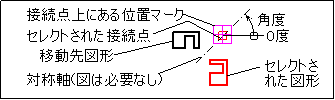

○対称移動

角度カクド(deg)

角度カクド(deg)

○直線チョクセンの平行ヘイコウ移動イドウ

間隔カンカク(mm)　　     　　　移動イドウ後ゴの線種センシュ

▼

移動イドウの向ムき

水平スイヘイ及オヨび斜ナナめ線セン　○上ウエ側ガワ　○下側シタガワ

垂直線スイチョクセン　　　　　　 ○左ヒダリ側ガワ　○右ミギ側ガワ

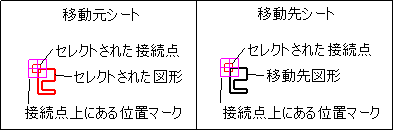

○他タのシートに原寸ゲンスン/拡大カクダイ/縮小シュクショウ移動イドウ

移動位置の指定は位置マークの中心にある

接続セツゾク点テンで行オコナいます。

移動先図の尺度は、移動先の位置マーク

中心にある接続点の尺度となります。

移動先ブック名

移動イドウ先サキシート名メイ

注1：同一ブック内移動はブック名不要です。移動先のブックは

開かれていることが必要です。ブック名には拡張子が必要です。

ただし、拡張子が付いていない場合を除きます。

注チュウ2：他タのｼｰﾄで作業サギョウするときは、このメニューを閉トじてください。
