TDS2024 波形読み出し/表示プログラム  2005.11.04



1.特徴など

・ TDS2024 の任意のチャネルの波形を読み出してパソコン画面へ表示します。
・ 任意のチャネルの波形のみ更新できます。(他のチャネルは古い波形をそのまま表示)
・ 任意のチャネルの波形を重ね書きできます。(古い波形を消さずに新しい波形を描画)
・ 全リファレンス波形の読み出し/表示ができます。(Win 版 のみ)
・ 現在、FFTの波形は読み出せません。(…そのうち)
・ 波形の任意部分の 拡大表示(10倍まで)ができます。(DOS 版のみ)
   ( Win 版は画面の許す限り波形全体を拡大する事が可能です)
・ 電圧軸は 256ドット/10 Div で表示します。(TDS2024 は 200ドット/8 Div)

2.オシロとパソコンの接続

オシロから波形を読み出すには、オシロ側にオプションの通信ユニット(TDS2CMA) が必要です。この通信ユニットから RS232C で波形を読み出しますので、パソコン側には RS232C (COM1) が必要です。パソコン側に COM ポートが無い場合、USB <--> COM の変換アダブタには少し 注意 が必要です。

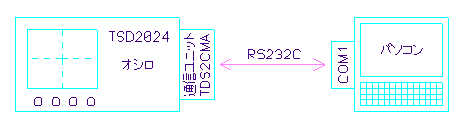

  TDS2024 ハード接続図

パソコンとオシロを接続する RS232C ケープルは「クロス」です( TDS2CMA のマニュアルをご覧下さい)。

【言い訳…】 現在、COM ポートは COM1 固定です。COM2 とかは使えません。

3.DOS 版 プログラム

Win の DOS 窓 で動作します。(Turbo-C です)
TDS2024 から RS232C 経由で波形データを読み出して画面へ表示します。TDS2024 には Tektronix 製の同様のソフト(試用版)が付いて来るのですが、何となくしっくりこず、以前のヤツを手直ししてこういうモノを作ってしまいました。

実物に似せた色でパソコン画面へ表示しますが、その画面をそのままハードコピーしたのではトナーやインクが大量に?消費されるため、バックを白画面にした「トナー節約モード」の表示もあります。オシロ側のリファレンス波形読出は実装していません。

WinXP では DOS 窓の画面キャプチャがうまくできないかも知れません(私の Xp マシンでは PrintScreen キーでの画面キャプチャはできないようです)。

[ 画面サンプル ] 標準画面  時間軸拡大  背景白  電圧軸拡大

・ TDS2024 プログラム(DOS版) TDS2024j.lzh (98KB 2005.11.04)

4.Win 版 プログラム

Win98/Me/Xp で動作確認しています( Win95 での動作は未確認です)。作成は VB6 です。
Xp では DOS 版の画面キャプチャができないケースがあり、Win 版 を作りました。

DOS 版との比較ですが、画面は白バックのみで、時間軸拡大波形は画面の横いっぱいに表示します(部分拡大画面は無くなりました)。オシロ側のリファレンス波形の読み出し/表示も可能です。
TDS2024 が接続されていないと、デモ波形を表示します(この時、波形の読み込み以外…拡大とかは実行可能です)。

実行には VB6 の DLL(ランタイム)が必要です( Vector などからダウンロードできます)。

[ 画面サンプル ] 標準画面

・ TDS2024 波形読出表示プログラム TDS2024w.lzh (60KB 2005.11.04)

5.使い方

・ TDS2024 側の設定 (通信条件を以下のように設定しておく必要があります)

  「通信速度」 (Baud) <--  「19200」 (19200)
 「フロー」(Flow control)<--  「なし」(None)
 「EOL」(EOL string)<--  「CR」(CR)
 「パリティ」(Parity)<--  「なし」(None)

・ 波形の読み出し/表示

  DOS 版では '0' キーを押すことで、Win 版では 'New Curve' ボタンをクリックすることで、TDS2024 へ表示されている波形をパソコン側へ読み出し、表示します。
このソフトは表示だけで印刷(ハードコピー)機能はありませんので、ハードコピーは画面キャプチャ( Print Screen キーを押す)の後、ペイントソフト等で行う事になります。

アクティブなウィンドゥのみをキャプチャしてくれるユティリティーを使用すれば、後の切り貼りが無くて便利です。(私は WinShot (http://www.woodybells.com/) のお世話になっています)

6.その他

TDS2024 は、8 ビットのサンプルなのに液晶の制約からか?電圧軸表示範囲が 8Div ( 200 ドット) です。パソコン画面の電圧軸は 8 ビットフルの 256 ドットを 10Div で表示しています。

Win 版は、TDS220 (白黒液晶の旧タイプ)でも動作しますので、たぶん…ほとんどの TDS2xxx シリーズで動くのではないか?と想像しています( Win 版はオシロのチャネル数を自動で判別します)。他のオシロでも動いたら教えて下さい!
