二重ルータによるDS-Liteの実現

⇒

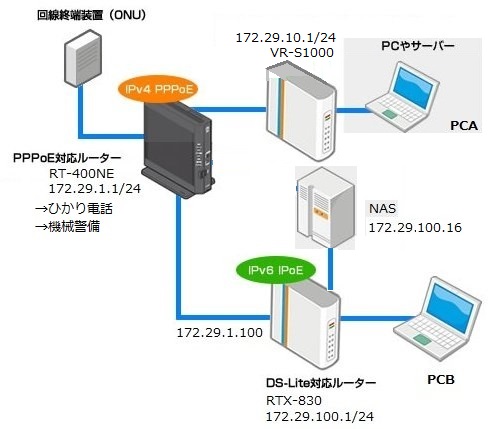

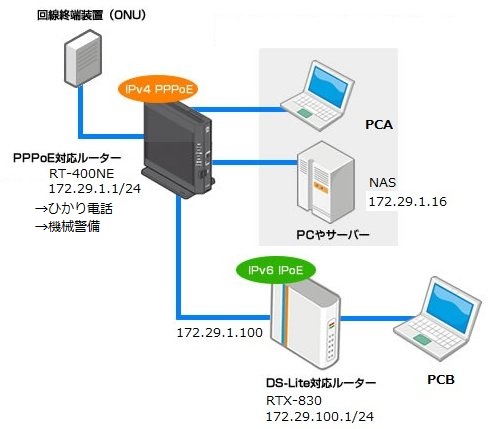

  • 左図の接続では，172.29.1.0/24はPPPoE接続で，DMZのような扱いになる
  • 172.29.100.0/24にipv4 over ipv6 (DS-Lite)を設定すると，172.29.1.0/24をトンネルで通過するため，DMZ内の機器が参照できない
  • RTX-830側では172.29.1.0/24へのアクセスは，"ip lan2 address 172.29.1.100/24"で定義される
  • HGW側では172.29.100.0/24へのアクセスを，172.29.1.100をgatewayとする静的routingで設定し，行頭の☑でactivate (8/22/18)

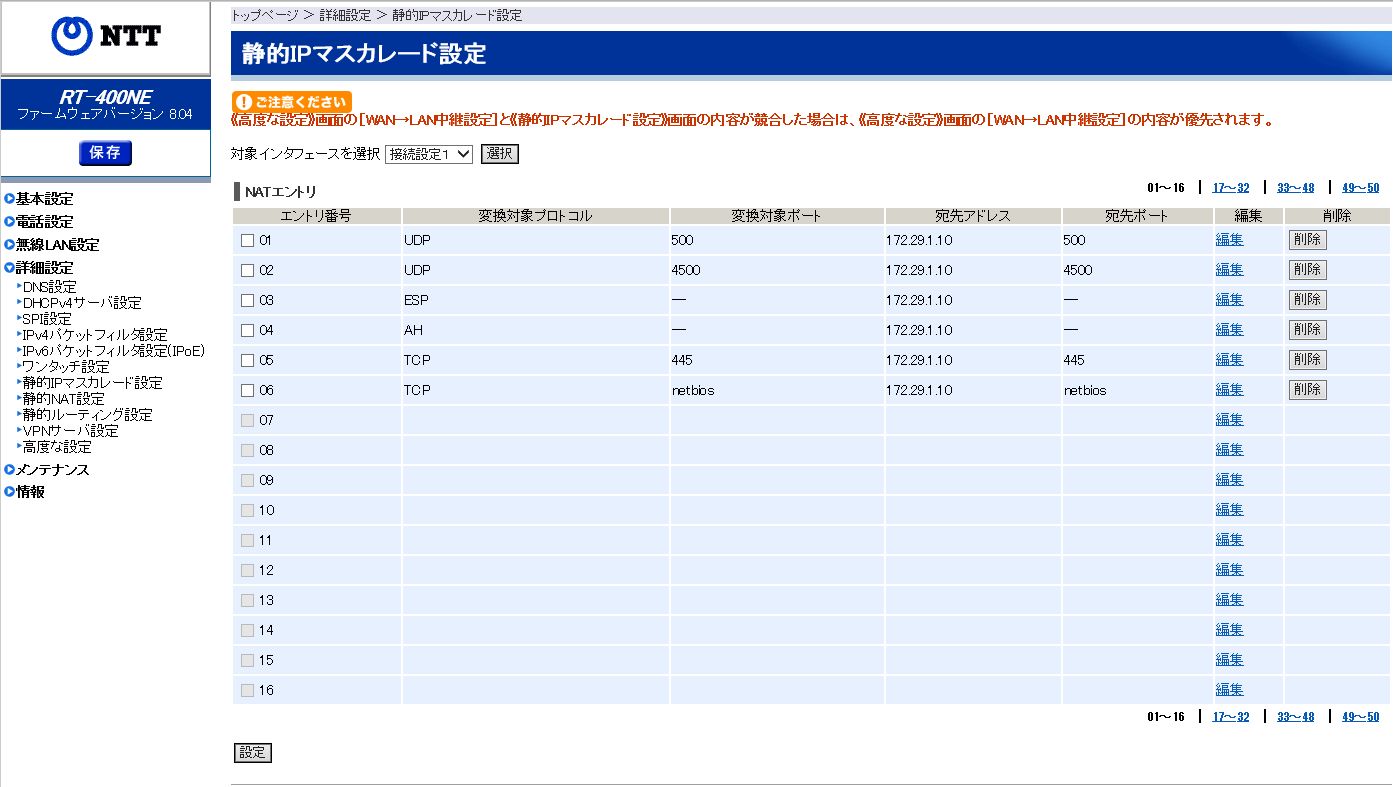

  • NTTルータによるVPN (1 | 2) ⇒ VR-S1000のmasqueradeによりL2TP/IPsec完了(8/23/18)
  • ヤマハL2TP/IPsec接続
  • IPv6-Test
