コンパクト防犯ブザーからの機体発見ブザーの制作　　２００７年１０月

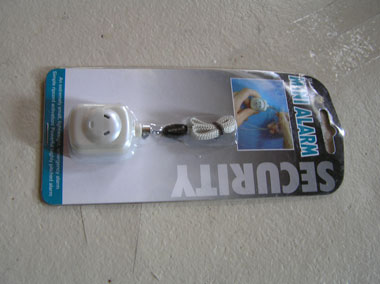

	前回はダイソウの１００円shopで制作しましたが ←コンパクトタイプを友達が見つけたので これの機体発見ブザーを制作しました。 ＫＯＧさんがＨＰに載せてるブザー回路BZ20を 使わせて貰いました。

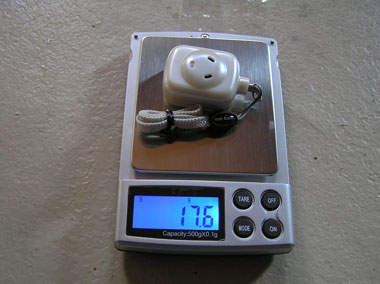

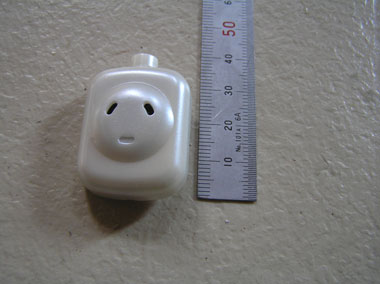

大きさは　３８ｍｍ×27mm×1８mm　実測です。	重さは17.6g（購入時）です。

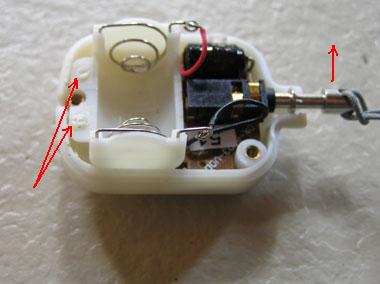

	１．透明PPを外して、ピンを抜くと鳴るか確認する。 ２．裏蓋を外して、ボタン電池を外す。 ３．ピンを矢印方向にチョイチョイと持ち上げると 　　基盤が持ち上がります。 　　また復旧しますので無理をしないこと ４．電池ボックスを矢印で取り付けているので 　　ラジオペンチでこねて外す。 　　こちらは使わないので少し壊してOKです。 ５．電池ボックスの赤＋と黒−のリード線を半田コテで 　　外します。

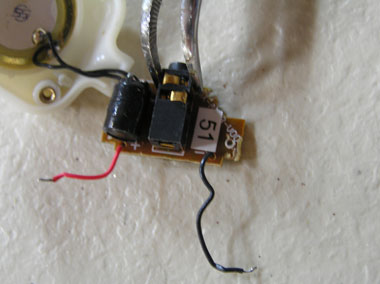

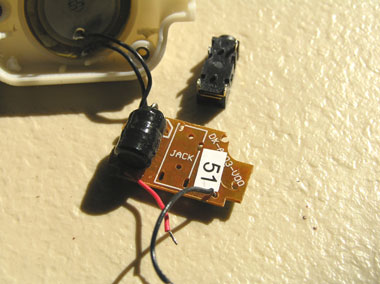

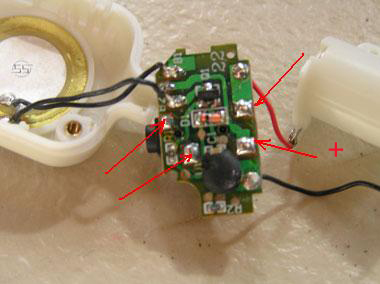

	基盤をひっくり返して、矢印の半田を吸い取ります。 ・赤のリード線を利用する場合は 　現行付いてるのを外して、＋マークに変更します。 ・PICのコンデンサーの足を利用する場合は 　現行付いてる赤のリード線は外しておきます。 ＜注意＞ ブザーへのリード線（黒）は細くてブザーの半田の 所で切れやすいですから　乱暴にしないこと。 外れたらアルミ半田でやる必要があります。 LiPoの半田と同じ。
基盤の半田を吸い取ったらピン側を持ち上げると良い。　私は無理して基盤の銅箔ごと取ってしまったやつもある。 ピン側はOKだが、写真の下側はしっかり付いてるようだ。

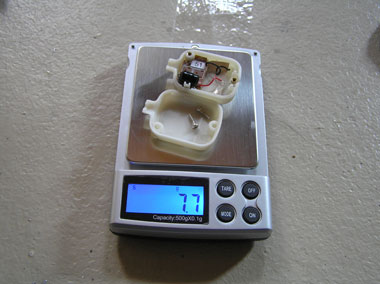

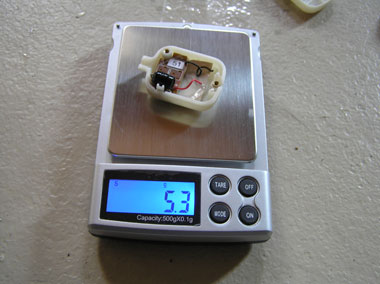

裏蓋付きでは７．７ｇと１０ｇ軽くなった。　　　　　　　　　　　　　　　　　　　　　裏蓋なしでは５．３ｇであった。 余り減量されないので、スペースがあれば裏蓋付きで搭載する予定です。 PIC周りの回路図はKOGさんのHP通りです。 基盤に組み込む方法と基盤なしの方法が有りますが、電池ボックスの大きさ以内に制作する必要があります。
PIC周り　：　１／２基盤＋１／２空中配線方式で制作します。 　　　　　　　　　Full基盤でもケース内にぎりぎりに入りますが部品配置を充分検討要です。２ケ作成・・・鳴りました。 　　　　　　　　　空中配線は余裕で入りますが、　作業がやりにくい（手が４本あればOK（笑））です。 　　　　　　　　　私が制作した３ケは全て鳴らない！？　以上より１／２方式にした。

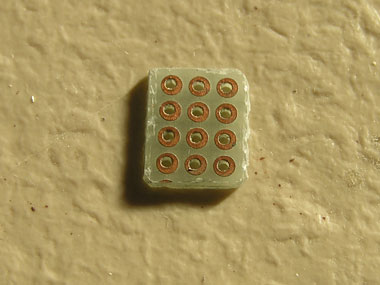

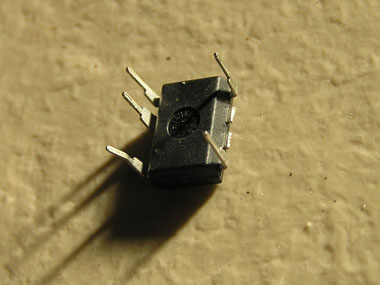

３×４の基盤を切り出します。	PICの未使用の足（２，３，６）は切り取る。

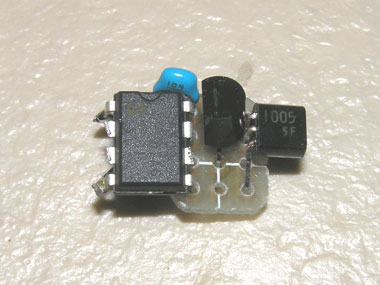

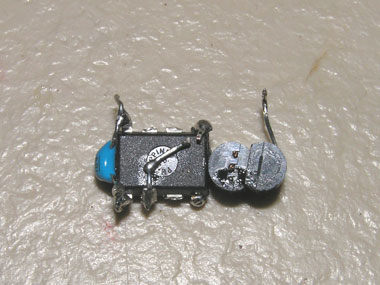

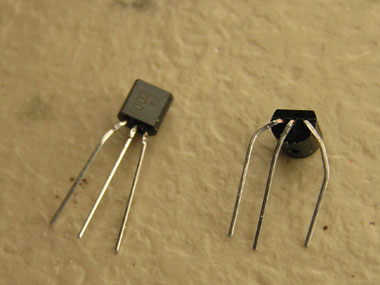

左側のRN１００２は左右をちょっと開ける。 右側のRN１００５は直角に曲げてBのみ大きくひらける。	１列目にPICの８　７　５　を差し込む。 　　　　　コンデンサーの１本は８番と同じ穴に差し込む。　 ２列目にRN１００２のE　C　B　を差し込む。 　　　　背が高いので出来るだけ押し込むこと ３列目にRN１００５のE　C　×　B　を差し込む

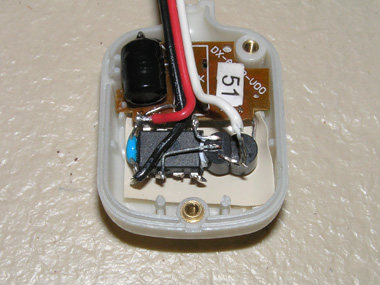

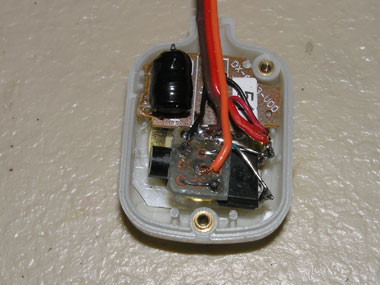

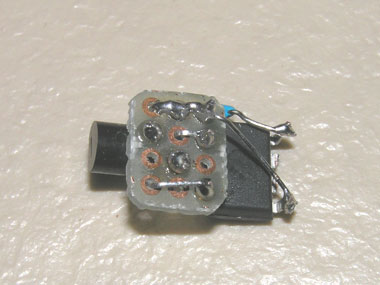

裏側の配線。　右側のみ空中配線	受信機からのリード線とブザーへの配線を半田付けして ケースに収めた。 この後　リード線出口付近とブザー基盤とPIC基盤の間に セメダインsuperXを流し込み、PPフイルムをかぶせ、 ひっくり返して固まるのを待つ。 振動板に接着剤が付かないためです。

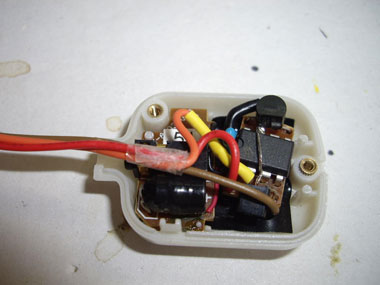

	全て基盤に組み込み作成： 三宅さんの写真提供より ＲＮをＰＩＣの左右に配置して製作しました。 １本　表を渡ってる配線も同じでした。 鳴りました。　嬉しい！
失敗作：

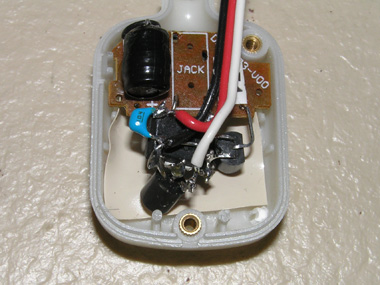

１００２と１００５の足は上下逆にしてPICの上配線と 下配線で行ったが、途中で足が根本から折れて外れた。	PICの足は下向きを上向きにせずに、上下配線をした。 下配線があるので振動板でショートしないように ビニールテープで絶縁。・・・鳴らない！？　原因不明
	裏配線のみでやる。　ブザー基盤へは＋はコンデンサー の足で、−はRN1005の足で行った。 ちょっと窮屈。　 がっちりしている。 鳴らない。　原因不明。
５ケ製作して２ケの成功。　フ〜〜〜　　老眼には非常にしんどい作業やね。　 特に空中配線は半田付けするところを密着させるのに大変やった。　 これのお世話にならないよう　着陸にうまくなりたいものです。
