160m 3/4λスローパー

　2008年末から2009年始にかけて、休暇中の時間に160mの耳を良くするには・・・・ということで、元々利用していたスローパー（１／２λ）を延長し、３／４λにしてみました。以下にその成果を・・・。

＜オリジナルのスローパー＞

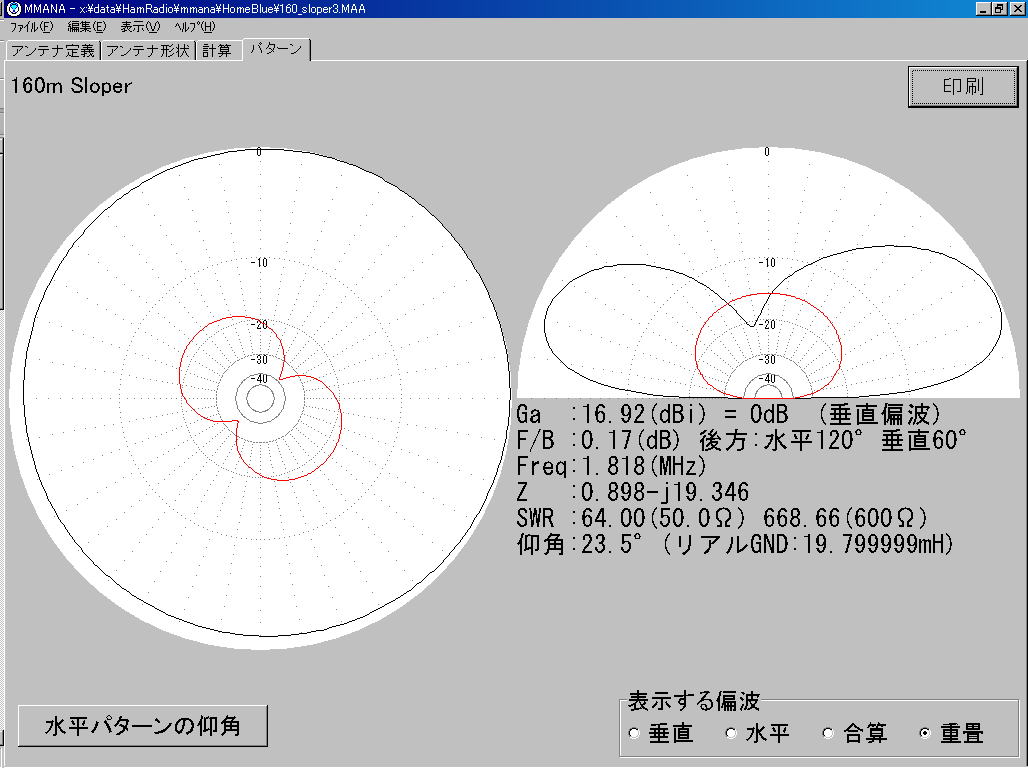

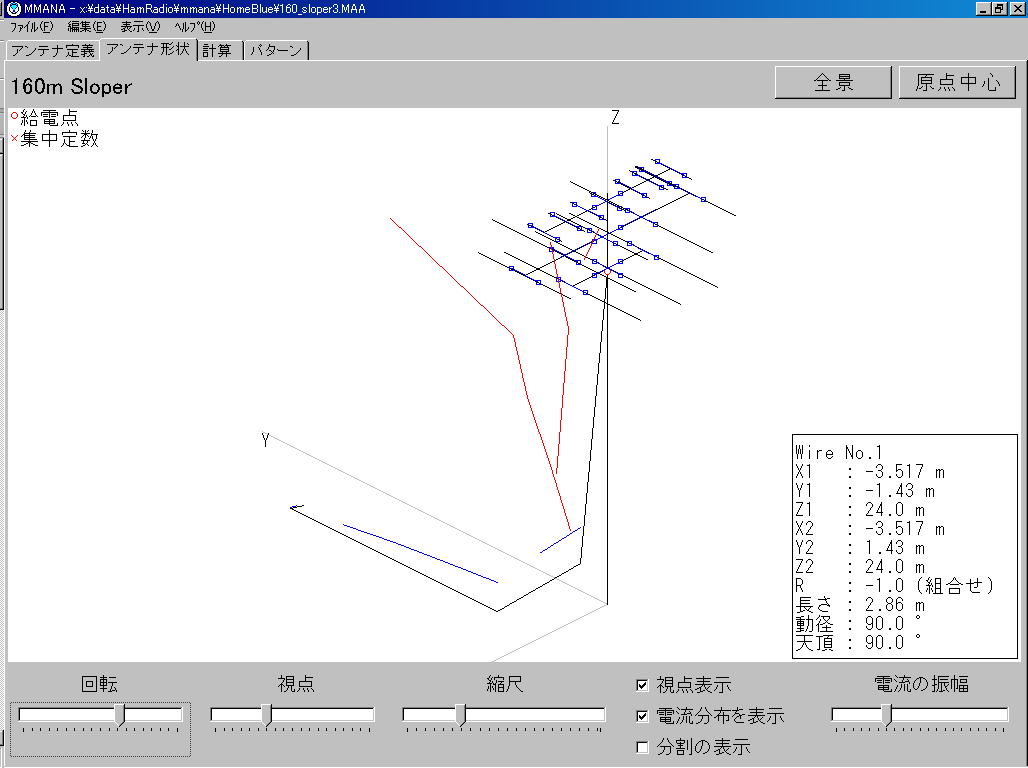

アンテナ形状 アンテナパターン

＜３／４λスローパー＞

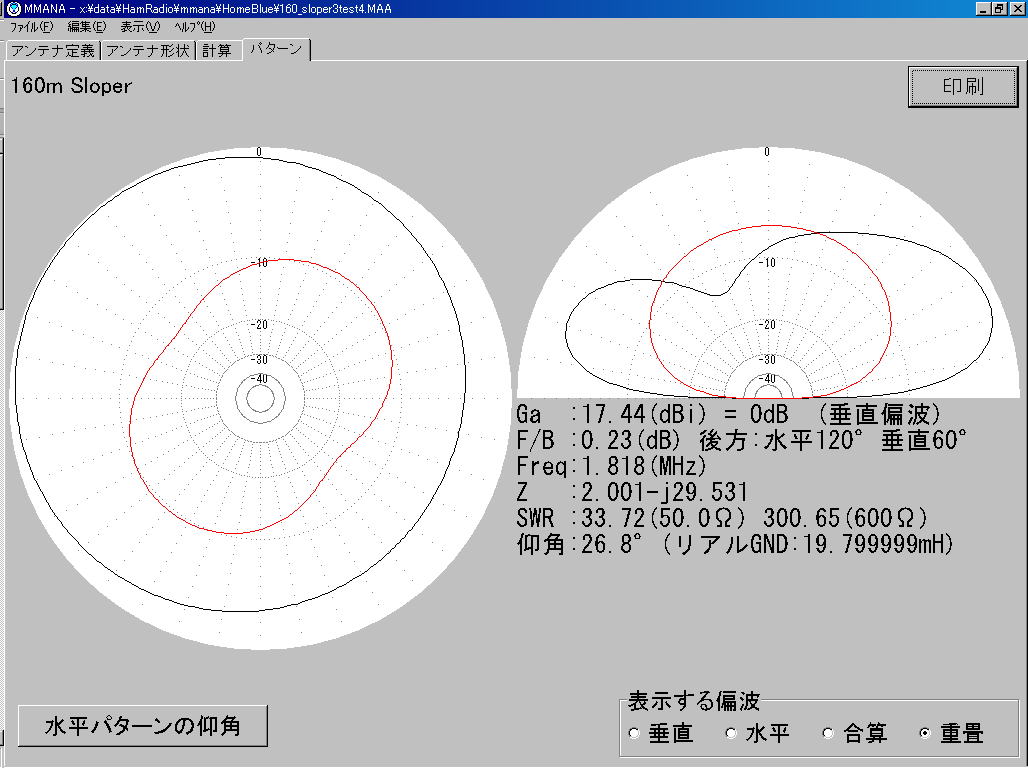

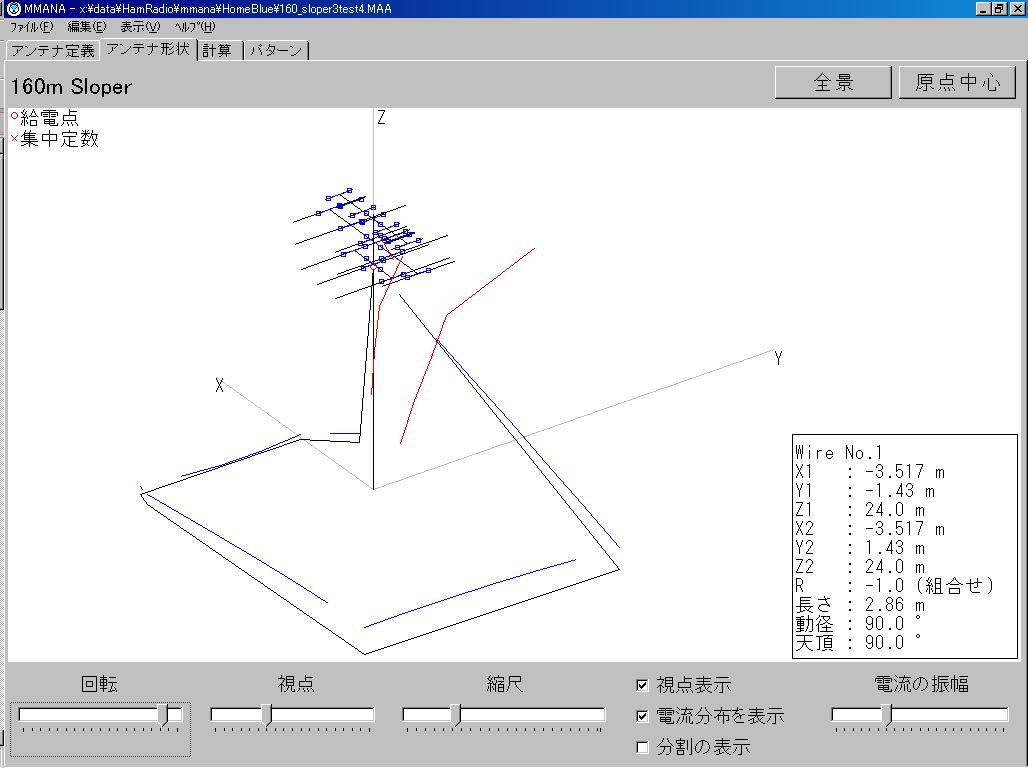

アンテナ形状 アンテナパターン

＜設置前>
・シミュレーションの上では、打ち上げかくもほとんど変わらずDx向けには悪くないと判断しました。
・オリジナルのアンテナのシミュレーションではSWRが激しく高いのですが実測ではそれほど悪くないので、３／４λスローパーでもいけると判断しました。

＜設置後＞
・実際に80mほどの銅線を延長してみましたが、アナライザで測定すると1.6MHz代で共振。
→オリジナルのスローパーの引き下ろし線の角度を変えてもほとんど変化無し。
→エレメント先端を9mほど短縮すると1.8MHz代に落ち着く。
→先端部の高さにはほとんど影響されず。（MMANAでもほとんど影響なし）
＜使用感度＞
・お昼に設置したため、ワッチした感じではノイズレベルの上昇を確認。
・夕方ローカル局のLWと比較しつつ、ラジオブイなどを比較するも、特に耳がよいと感じられず。
・夜、Wの信号比較（S自体の差はあまりないが、ノイズレベルが当局側が大変高く了解度上がらず）
・朝、Euの信号を比較（やはりノイズレベルが高く、了解度、Sともに低い状態）
→ということで、効果のほどはあまり感じられず、LWの設置に向け準備中です。

以上　2009/Jan/5th
