| No.03：Wakiさん製作 BIGΔLOOP6＆２BandΔLOOP6 |
|
|
|
１．製作者：Wakiさん
２．完成日：２００５年３月
３．コメント

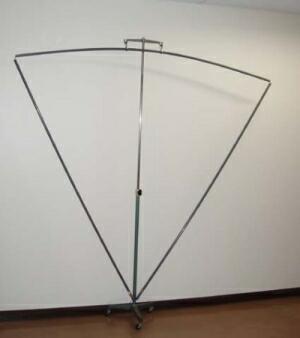

一番上のΔLOOPエレメントは一辺が２ｍもある
巨大なものです。実はHP管理人もこの立ち上げに
は参加をさせていただいたのですが、
あまりの大きさにただただ驚くばかり！
チューニングBOXのバリキャップはオリジナルが
６個使用ですが、エレメントの大型化に対応して
２個に変更しました。
その結果、同調周波数は２．８MHｚ〜１１．３MHｚ
と言う結果になりました。ローバンドDXに威力を
発揮しそうですが、何分にも巨大なものでWakiさん
も設置には苦労されているようです。ペディ用に
良いかもしれません。

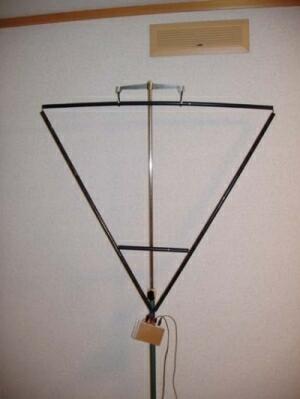

２番目の写真は、２BandΔLOOP6です。ΔLOOP
エレメントの下から３０ｃｍのところにもう１TURN

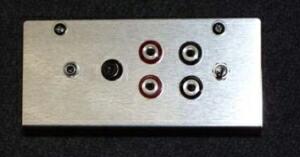

巻いてそれを、３番目の写真にあるように
チューニングBOXに合計４本のアンテナ端を接続
し、それをスイッチで切り替えるようになっています。
４．工夫
・まず、何と言っても日本初（世界初？）の２ｍも
ある巨大なΔLOOPアンテナ！
チャレンジ精神に敬服いたします。
・ローバンドとハイバンド用のΔLOOPエレメントを
１つにまとめてチューニングBOX部のスイッチで
切り替えるようにされていること。 |
|
|
