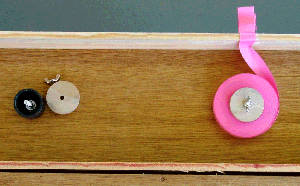

パイプアウターキャップを板に取り付けます。そして、紙テープをはめた後
右の円板をはめ、蝶ねじで止めます。

紙テープをはめた様子　　紙テープは少し引き出し、枠にひっかけます。ふたについている滑り止めではさみこんでおきます。ふたを閉めてから、出ている部分をおもり代わりの洗濯はさみでとめます。

　高いところに設置するので、何かのトラブルで落下しないよう箱にフックをつけて、ひもで別のところに結んでおきます。
２ケ所あります。

タミヤウォームギア

トミーラジコン

ひもを通す穴は、カップの中心よりも少し上に２ヵ所開ける。

この部分のつばは広い方が,、ちょうつがいがつけやすく、開くためのバインダークリップもつけやすい

布ガムテープや、ひも、ちょうつがいなどでつなぎ、開くようにする

吊り下げるひもは、１本だとくるりと回転し、上下が定まらないことがあるので、２本でつるようにする。

カップくすだまで使ったゼリーなどの空き容器を2個用意し、ボールの開口面とそろうように左右対面でつける。

ひくひもは、洗濯はさみかクリップにすると最もうまく外れます。

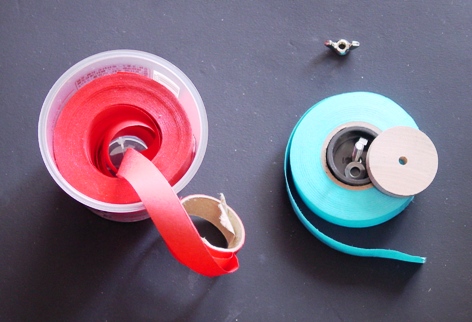

外側くりだし
写真のように、テープの中心の紙芯はそのままで、プラスチック製の芯にはめ込み、そして紙芯よりも大きい、円形の木製ふたをはめ、上の蝶ねじでとめます。
　ふたを開けると外側から繰り出されていきます。紙テープのおしまいは、紙芯に糊付けされているので、テープは落ちずに残ります。

内側くりだし
写真のように、テープが入るカップを用意し、中にはめ込みます。ふたを開けると、内側からどんどん繰り出されていきます。
両面テープで、紙テープをカップに貼り付ければ、おしまいまでいっても、紙テープは残って垂れます。カップに貼らないと、おしまいはカップに残らず、全部出てしまいます。

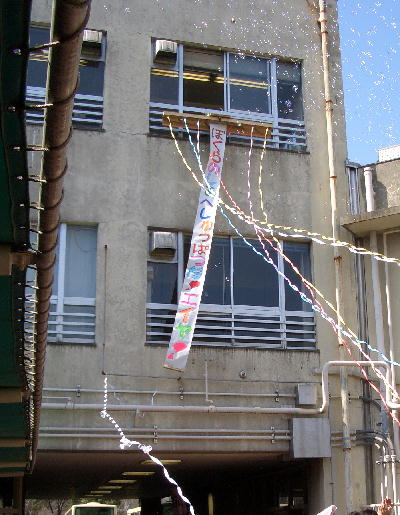

　テープが舞い落ちる様子のビデオです。こんな風に垂れ幕と共にトルネードの柱となって、渦を巻きながら落ちていくので、長い時間目をひきます。紙テープが落ちてしまうタイプ
　

　箱の中には、紙テープが少しほどかれていて、軽いおもり（洗濯ばさみではさむ）がついています。垂れ幕も、ラップの芯などのおもりをつけておきます。
　リモコンやひもを引っ張るなどで、ふたを開けると、おもりの力で、垂れ幕や、紙テープがいっせいに下に向かって落ちていきます。

シャボン玉機

箱くすだま
写真のような箱を作ります。何度も使えるように、ベニヤ板で作りました。基本的にはダンボールでも作れます。

　箱と同じサイズのベニヤ板でふたを作り、ちょうつがいで止めます。ちょうつがいは、何かのはずみでふたが取れて落ちてしまわないように、安全のために少し多めに取り付けます。この箱では4個取り付けました。
　ふたが箱に当たる部分には、テープをはさんで洗濯はさみのおもりをつけた時、滑り落ちていかないように、滑り止めシートを貼っておきます。

　

垂れ幕をしまい、紙テープを引っ張り出して、ふたにはさみ、おもりの洗濯ばさみではさめば準備完了です。

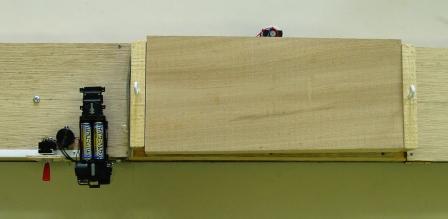

ふたを開けるしかけは、従来からのひもなどいろいろ考えられますが、箱くすだまは高いところに設置するので、おもちゃのラジコンを改造して作りました。

紙テープが渦巻いて落ちてくるくすだまは３種類あります。
クリックでジャンプします。

カップくすだま
　紙テープの外径より大き目の、ゼリーやプリンの空き容器を２個用意します。その上端同士を布ガムテープや、ひも、ちょうつがいなどでつなぎ、開くようにします。

上の内側くりだしのように、
紙テープをセットして完成です。

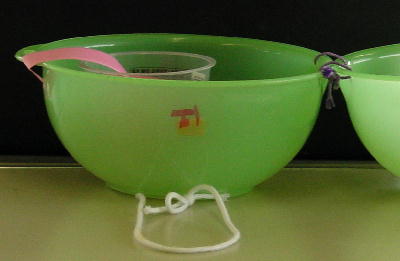

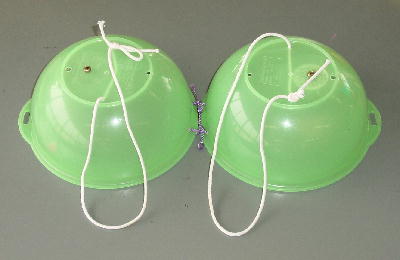

ボウルくすだま
　直径25cmくらいのプラスチックボールを2個用意します。上端をカップくすだまと同じように布ガムテープや、ひも、ちょうつがいなどでつなぎ、開くようにします。

上の内側くりだしのように、紙テープをセットし,
ボウルのふちにかけて、洗濯ばさみのおもりをつければ完成です。

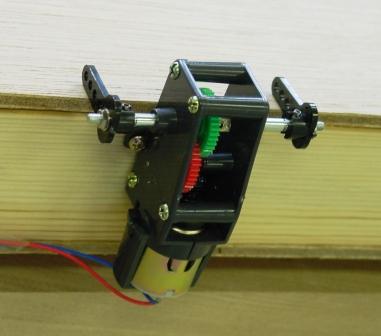

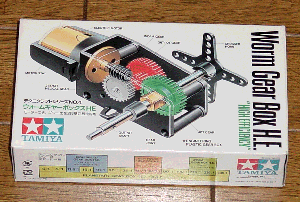

ウォームギアボックスの取り付け
　ウォームギアボックスには、モーターや写真のようなI字ホーンが付属しています。説明書をよく読んで、減速比が、336:1になるように組み立てます。また回転の取り出し用にI字ホーンを取り付けます。
　このホーン（つの）でふたを押さえるのです。ウォームギアはその構造から、モーターの側からホーンの方には回転が伝わりますが、逆向けには回転が伝わりません。つまり、ホーンで一旦ふたを止めてしまうと、ふたの重みで力が加わっても、モーターに電源が入ってホーンが緑側に回転しない限り、ふたは開かないことになります。

リモコンの操作とふたの開閉
　リモコンの前進ボタンを押すと、ふたが開かない方向にアームは動きます。逆に後退ボタンを押すと、ふたが開く方向にアームは動きます。
　紙テープや、垂れ幕をセットし、ふたを閉めてからリモコンのアームがふたを押さえ続けるまで、前進ボタンを押します。
　これで準備完了です。
　普通のくすだまは、ひもを引っ張りますが、このくすだまはリモコンの後退ボタンを押せば、ふたを押さえていたアームが外れて、楽しい動きを演出してくれます。

　到達距離を伸ばすために
　ラジコンの能力から到達距離は約１0mくらいです。もっと届かせるためには受信側のアンテナを受信周波数に同調させれば、もう少し距離は伸びます。まず、取扱説明書のSTEP-3の３にあるように受信側では、ボディに１回巻きます。（これをワンターンといって、アンテナの下にコイルを入れることで、40MHZに同調させています。）　ワンターンをやめて実質的にアンテナを伸ばす方法もあります。伸ばす電線の長さは約1.8mくらいが適当です。
（40MHZの場合での、１/4λの長さに相当、この場合ワンターンはしません）

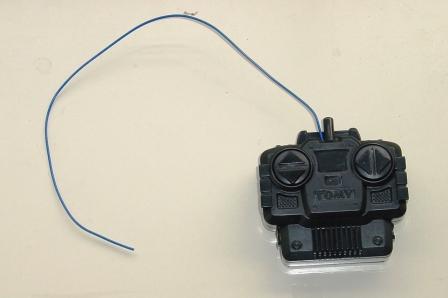

　送信側のアンテナについては、取扱説明書のSTEP-2の欄外にあるように、アンテナの根元に５回巻きます。これもローディングコイルといい、アンテナの電気的長さを40MHZに同調させているのです。
　アンテナを長くしたりなどの方法もありますが、送信側の改造は電波法上問題があり、お勧めできません。筆者はアマチュア無線が趣味です。

一般的なくすだまの注意
�@垂れ幕のあるものは、くすだまの外側に前・うしろなど方向がわかるように目印をつけておきます。開いたときに垂れ幕の文字が読めないのはせっかくのくすだまが台無しです。
�A大きなくすだまは、万一の落下に備えて落下防止の措置をしておく必要があります。
�Bよくある失敗が、頑丈に作りすぎて開かないことです。開くためのひもは１本だけでなく、予備のひもや棒を用意しておき、開かないときに備えます。くすだまの楽しさは、ひもを引く、くすだまが開く　その瞬間につきます。

白い箱がシャボン玉機

空を舞うシャボン玉

---

---

ふた

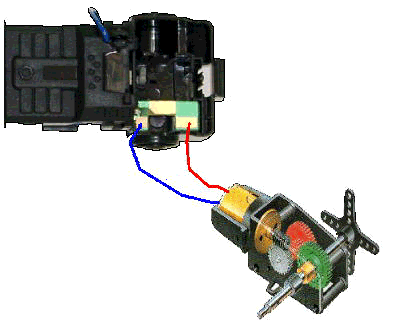

ウォームギアボックスと、受信部の接続
　ギアボックスのモーターから赤と青のリード線が出ていますので、図のように前進後退側のモーターを載せる部分に半田付けします。

以下の作り方は、３種類それぞれ塗りつぶしの色でわけています。

箱の内部に紙テープがほどけて落ちるしかけを作ります。

　このくすだまの特長は、長い間　目を引く役割は紙テープの動きが演出し、垂れた幕とテープのいろどりが会場に花をそえ、そして残るのは伸びた紙テープだけで散らばるものが無い。つまりどんな場所でも後始末がとても簡単なことです。

前を示すＦ
