stage1
自作機をもう一台作ることにした。それはそれでいいのだがただ単にケースを購入して組み立てるのには
なにか面白みが無い．．。ということで
今となっては使用されずにダンボールにしまいこまれていたエプソンのＰＣ２８６Ｖを
なんとか利用できないだろうかと考え、箱はＰＣ２８６Ｖ中身はＤｕｒｏｎマシンというものを
作ってみようと思う。７〜８年ほど前、某パソコン店で買取価格を調べたところ．．．
なんと１５００円．．たったの１５００円とは．．購入当時このＰＣ２８６ＶはＣＲＴとセットで２２万円もしたのに．．
それならダンボールに入れておいておいたほうがましだということで置いてあったのだ。

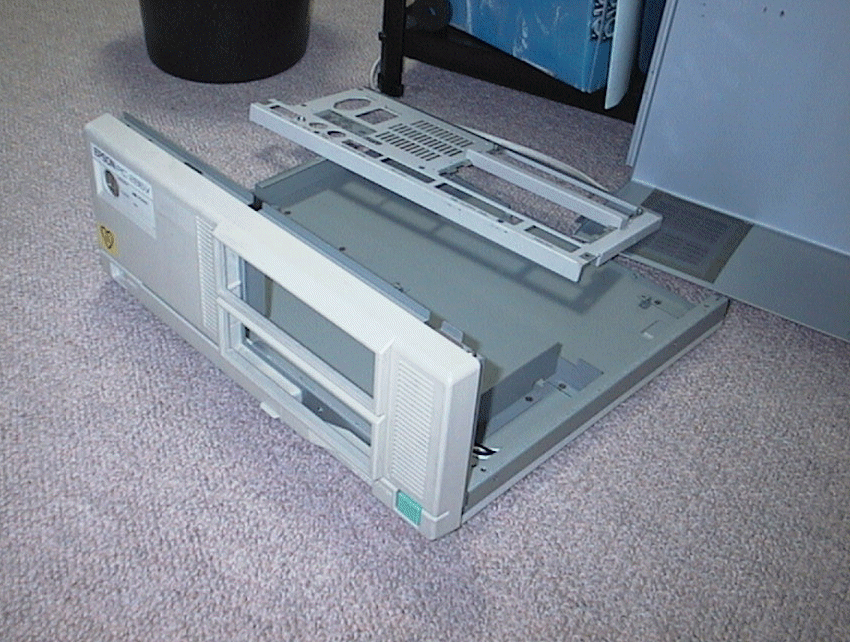

さっそく２８６Ｖをばらしてみることにする。構造は割合メンテしやすくなっているみたいでドライバー一本でこの通り
ＢＯＸだけになってしまった
パソコンの歴史から．．．．
ＰＣ２８６Ｖ １９８０年代後半当時パソコンといえばＮＥＣのＰＣ９８０１シリーズ(８８、９０も含む）が日本のシェアの７０％以上を
占めていた。まさにＮＥＣの天下であった。そのため９８０１の価格も高くパソコン（特に９８０１）を買うなどということは
一大決心のいることであった。そんな時突如として現れたのがエプソンのＰＣ２８６。９８０１のソフトやハードがほぼ
そのまま使用可能ということで９８０１互換機として脚光をあびた１６ビットマシン。性能面でも同価格帯の９８がＶ３０というＮＥＣ独自の
ＣＰＵを搭載していたのに対して当時としては最先端のＩｎｔｅｌ８０２８６を搭載し価格も安く性能面でも体感的に速さの
違いを感じられた高性能マシンであった。一時期、ＮＥＣはマイクロコードの不正コピーがあったとしてエプソンを相手に
訴訟を起こしていたこともあった。そのＰＣ２８６の改良後続機として発売されたのがＰＣ２８６Ｖである。
当時はクロック周波数１０Mhzあたりが最高速であったが、２８６ＶはＣＰＵ基板上のジャンパー設定を変更すれば
１２Mhzで動作するとのことでマニアの支持も多かった。
ＤＯＳの時代はこんなスピードでも充分だったのです（なんか かわいいですよね）
いまじゃ２ＧHzとかの世界ですから．．．
ｓｔａｇｅ２
さーて丸裸にしたＰＣ２８６Ｖの筐体にＰＣのパーツをレイアウトしてみるか
取りそろえたパーツは以下の通りでほとんどが余りパーツを利用できたので
パーツ代は安く済んだ（助かった．．(^.^)）
マザーボード（ＢＩＯＳＴＡＲ）．．．．．６８００円（特価品）
ＣＰＵ（ＡＭＤ Ｄｕｒｏｎ８００Ｍｈｚ）．．．５５００円
電源ユニット（ＡＴＸ１５０Ｗ）．．．．．２２００円
ＨＤＤ ２０Ｇ．．．．．．余り物
スピーカー．．．．．．．余り物
ＦＤＤ ２モード．．．．．余り物
４ＸＣＤＲドライブ（ｸﾘｴｲﾃｨﾌﾞﾒﾃﾞｨｱ）．．．余り物
グラフィックカード（ｶﾉｰﾌﾟｽPWR128）．．．余り物
キーボード＆ＣＲＴ．．．余り物
え〜っと電源置いて、マザーを置いてメモリーセットして．．

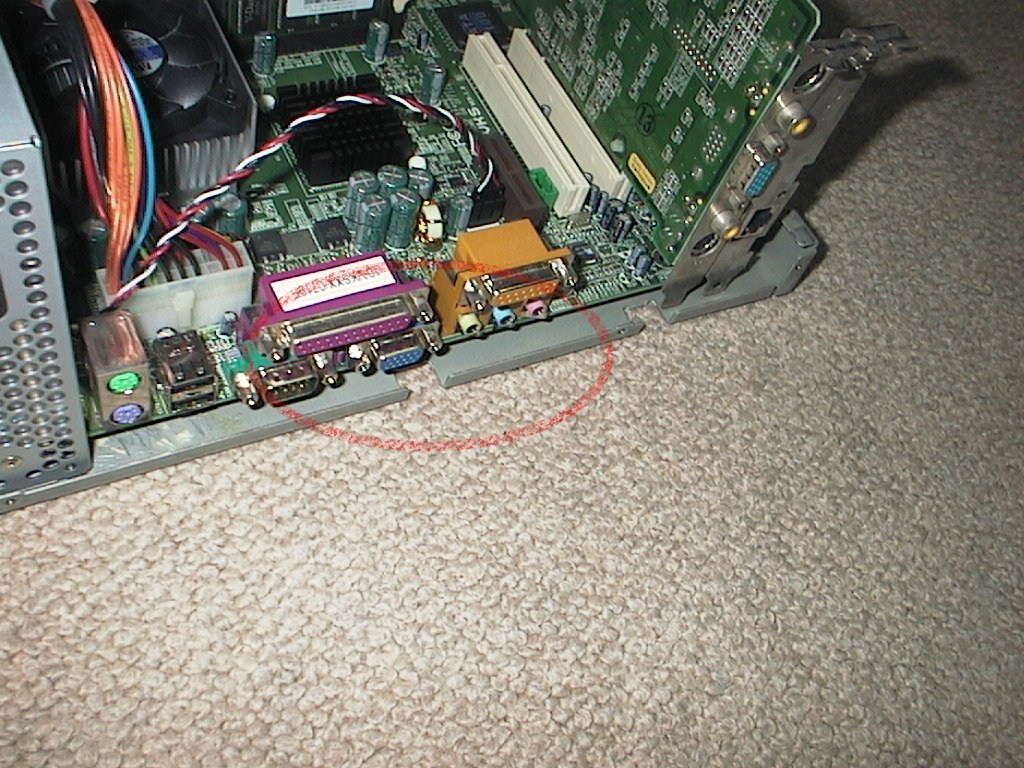

あれっ．．ゲッ．．マザーボードのコネクタ類が箱の後ろカバーに当たって閉まらんじゃないか
っというかこんなことぐらい最初から分かってなけりゃいかんやろ．．(-_-;)
せっかく集めたパーツを無駄にしないためにもどうしたものか．．．
自作パソコンのイロハ
今回のような自作は別として、普通はケース、マザーボード、ＨＤＤ
、メモリ、ＣＰＵ、ＦＤＤ
ＣＤＲＯＭドライブ、ｷｰﾎﾞｰﾄﾞ、マウスを揃えればあとはもうブロック工作みたいなもんです
コネクタピンの番号さえ間違えなければ大体は動いてしまうから楽しいじゃないですか
stage3
えーいしかたがない！！こうなったらなんとしてでもケースに収めてやるぞ

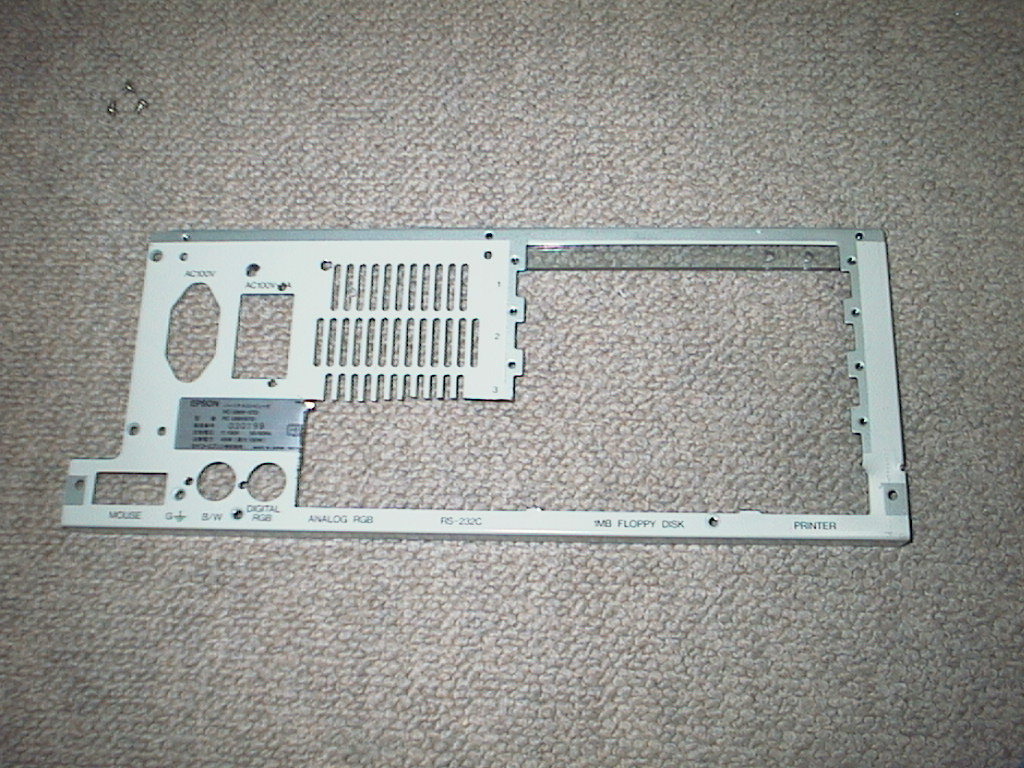

というわけでごらんの通り後ろカバーを糸ノコで切断してしまうことにした。
（これがまた手間と労力がかかった．．さすがに手が痛くなった(^^ゞ）
こうすればなんとか２８６Ｖの筐体にもパーツがうまく納まりそうな感じである
ハードディスクにＦＤＤ、ＣＤＲＯＭドライブ．．．
ぎゅうぎゅうだけどなんとかなりそうだ
各パーツを固定して配線とちょっとした改造に取り掛かるぞ．．
それにしてもＣＰＵの高性能化（高クロック化？）はどこまで続くのでしょうか
現在では２Ｇｈｚが最高みたいですが近々２．２ＧｈｚのＰｅｎｔｉｕｍ４が出るとか
ライバルのＡＭＤもアスロンＸＰで同等かそれ以上の性能をアピールしてるし
これから10年後パソコンの性能たるものはどうなっているんでしょうか
楽しいような、なにか怖いような感じさえするのです
（最近 パソコン買い替えたんや．．やっぱＰｅｎｔｉｕｍ９の２００Ｇｈｚはキビキビ動いて気持ちいいわ）
なんてことになるのでしょうか(^.^)
まあこういったメーカー同士の競争で結果的にハイエンドマシンが値下がりして
安く買えるようになればユーザーにとっては嬉しいことなんですが
stage4
あくまでもＰＣ２８６Ｖらしさを出すためにＰＣ２８６Ｖのパネル前面部にあたる基板部分を
切断し見かけ上はＰＣ２８６Ｖであるように改造する。
電源ＳＷ、電源ＬＥＤやリセットＳＷはそのまま使えるように配線改造を行いＰＣ９８、９８互換機のトレード
マーク的存在であったディップＳＷはそのまま残した。
そんなこんなで配線を終えた状態の自作？ＰＣは以下のような状態である。
らしさ．．を残すためにパネル前面部をカット
|

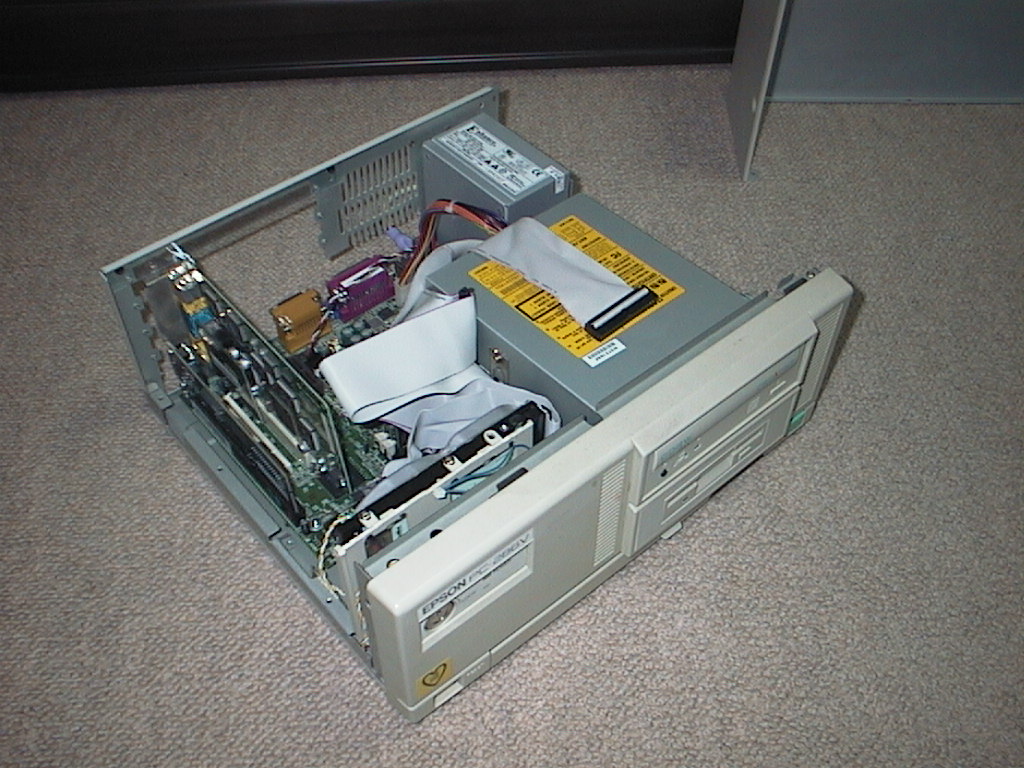

配線が完了したパソコン内部の様子
|
ほんとパソコンが安くなりましたよねえ。２〜３年前までは１０万円を切るパソコンなんて
ショップブランドのＯＳなしモデルぐらいだったんですが、いまやＯＳとＣＲＴ付きで８万円以下
のメーカー製マシンがごろごろしてるご時世です。この間、日本橋をうろついていたら
ＯＳなしの自作キットマシン（Ｃｅｌｅｒｏｎ１ＧＨＺ、メモリ１２８ＭＢ、ＨＤＤ２０ＧＢ）がなんと２９８００円で特売されてました。
いやはやどこまでパソコンは安くなるんでしょうかねえ．．
stage5

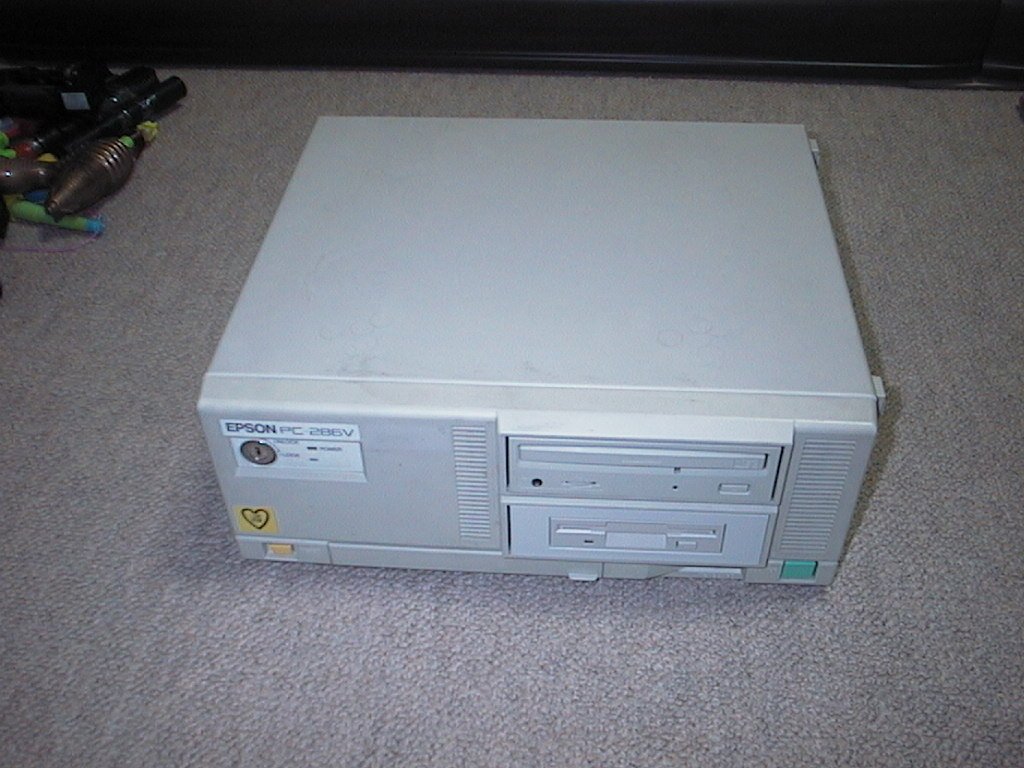

カバーをして．．．これが完成したＰＣ２８６Ｖ改造機である。
ＰＣ２８６Vの筐体はそのままに中身はＤＯS／Ｖ Ｄｕｒｏｎ Ｗｉｎｄｏｗｓマシン．．．
ちょっと時間はかかったけれどなかなかどうしてうまくできたじゃないですか
ついに完成！！蘇るなつかしのＰＣ２８６Ｖの勇姿がいまここに．．．
|

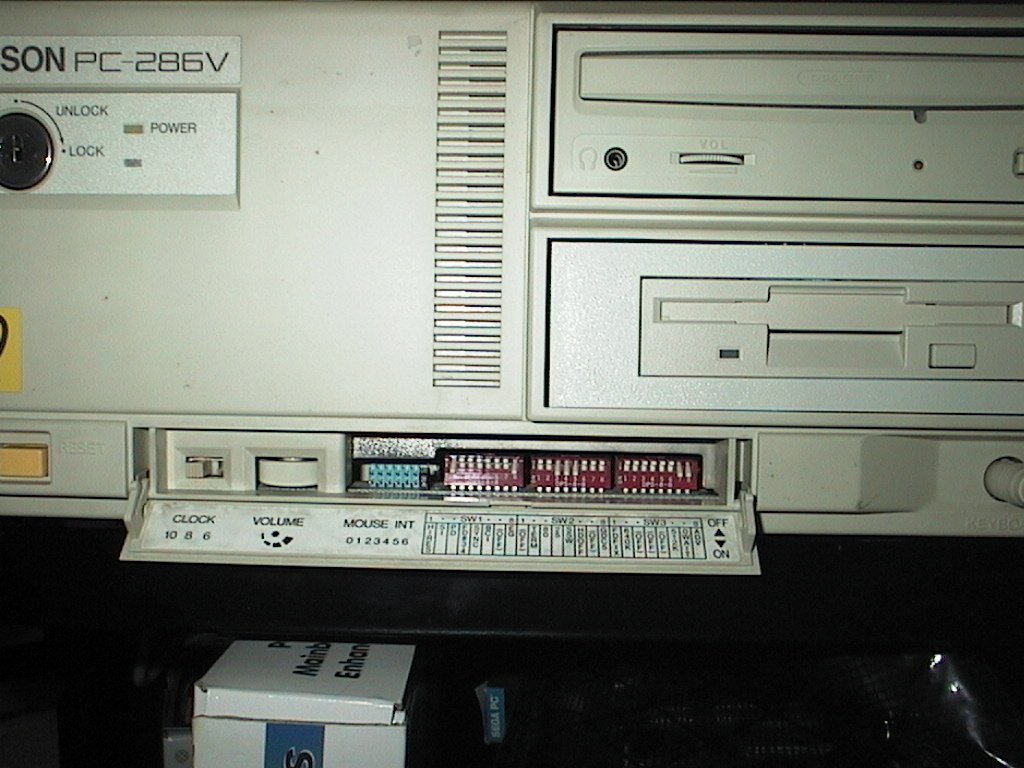

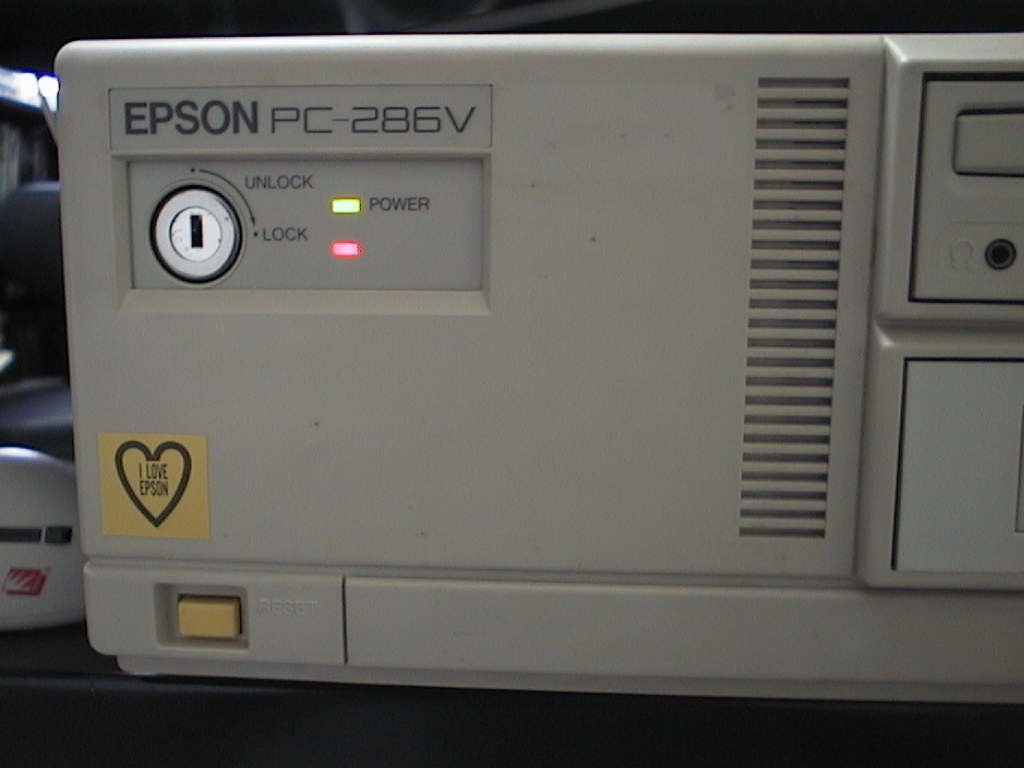

電源ＳＷ、ランプ、リセットＳＷはそ のままにＨＤＤアクセスランプ（赤）を追加
|
伝統のディップＳＷも健在（機能しないけど．．）
|

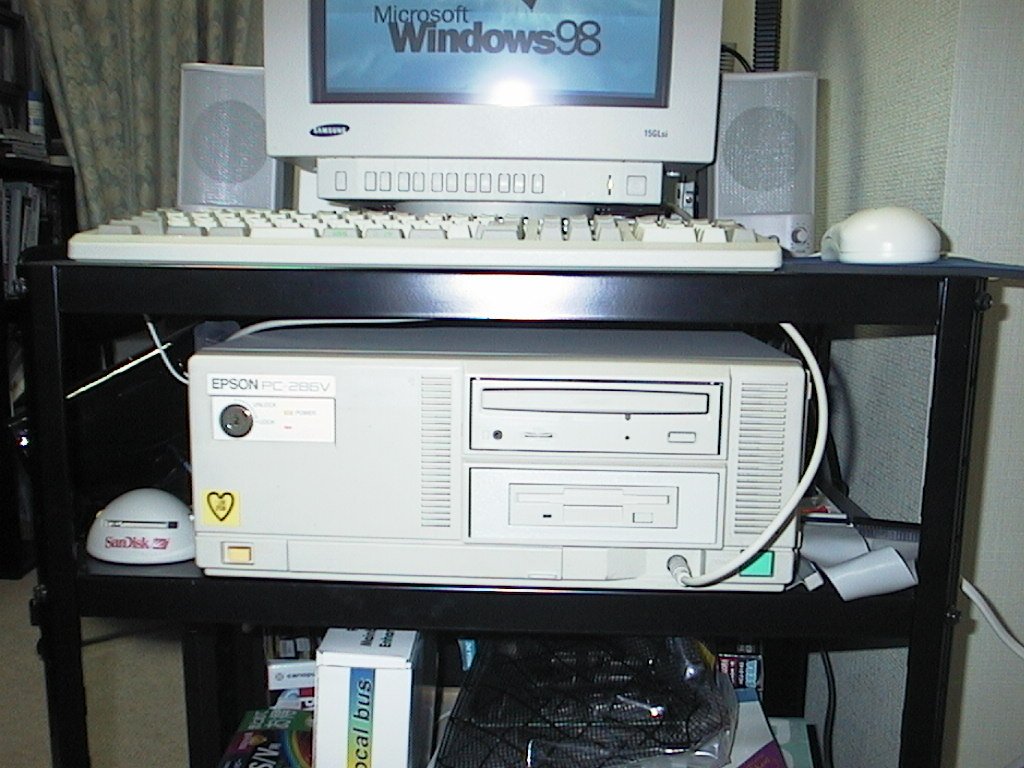

完成したＰＣ２８６Ｖ改造機の全様
|
ｓｔａｇｅ６

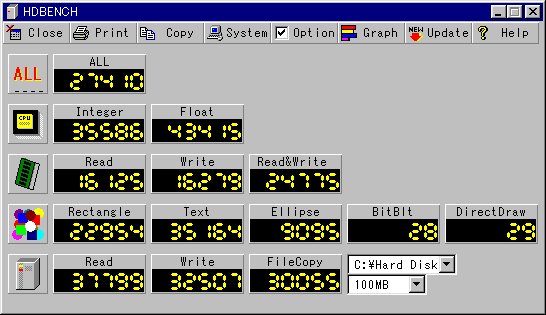

一応組みあがったマシンのベンチマークでも測定しておこう．．というわけでベンチマークを測定してみました
その結果は下記のとおり．．まあ
羊の皮をかぶった狼とはいかないがコヨーテぐらいにはなったのだ(^.^)
最後まで見てくださってありがとうございました。
物を作る（工作．．．とか）って楽しいですよね
これからも何かを作るシリーズを紹介して行けたら（分解して壊したりなんかも．．）
とおもいます．．．。
