FRC223E製作記-パート 5。
エアクリ関係の加工をします。

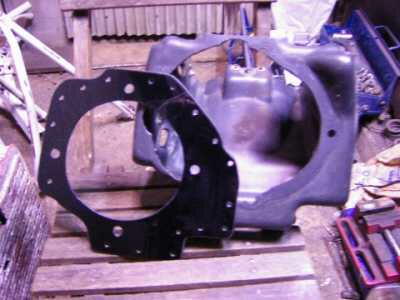

エンビの板(アルミ板でもOK)をこんな形に加工。

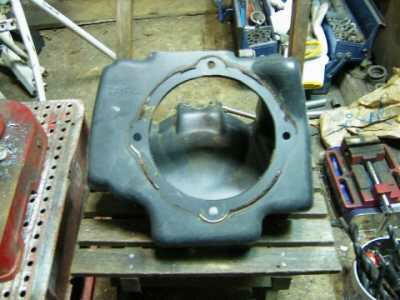

ボックスも加工。

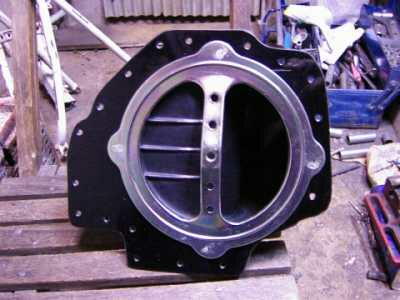

エンビ板にCRから取り外した部品を取り付けます。

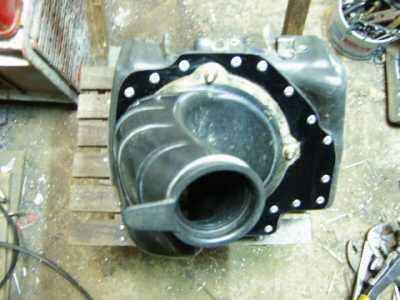

それをボックスとリベットで合体・・・

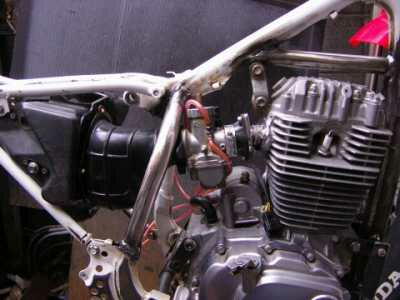

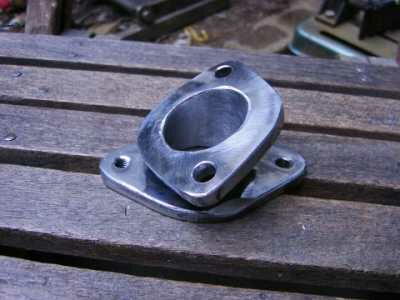

次に現物合わせにてフランジを製作。
若干キャブが傾いていますが許容範囲なのでOKとします。

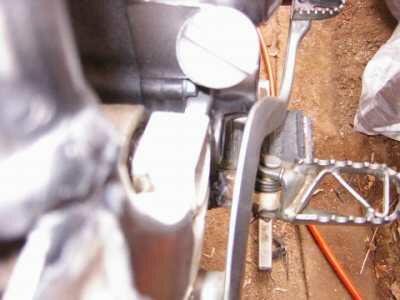

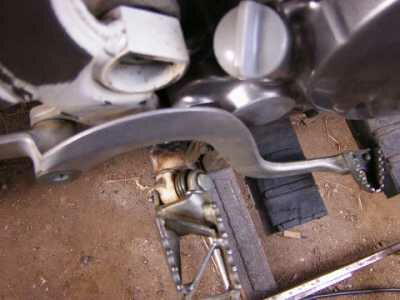

ブレーキペダルがケースと干渉して取り付かない・・・
ケースの余分なでっぱりを削ると付きました。
(削りすぎにはくれぐれもご注意を・・・)

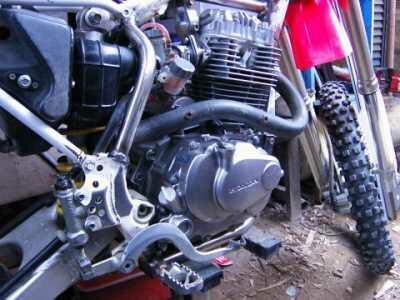

エキパイはXL200用を加工してこんな感じで付きました。

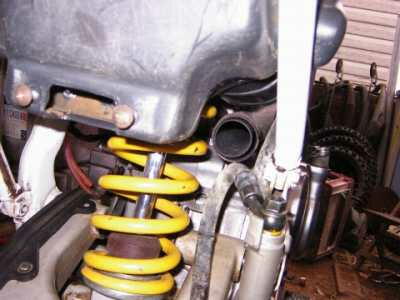

エキパイとブレーキホースが干渉するので少しブレーキ
ホースの金具部分を曲げて対応します。
(写真は曲げる前です。)
|
