AEフィルタ

■アコースティックエミッション（AE）の弁別

AEセンサで検出されたAE信号には目的とする信号だけでなく、さまざまなノイズとなる信号が

含まれている。検出信号を増幅して、上記のノイズを弁別して後処理しやすい信号に処理する

装置を信号弁別装置と言う。

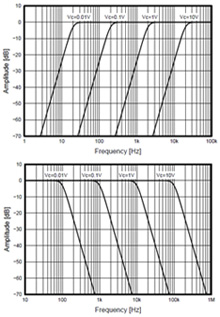

●ハイパスフィルタ

ハイパスフィルタ（High-pass filter:HPF）はフィルタ回路の一種で、高周波を通し、遮断周

波数より低い周波数の帯域を減衰させるフィルタである。日本語では「高域通過濾波器」とも

言われる。

●ローパスフィルタ

ローパスフィルタ(Low-pass filter:LPF）はフィルタ回路の一種で、低周波を通し、遮断周波

数より高い周波数の帯域を減衰させるフィルタである。日本語では「低域通過濾波器」とも言

われる。

●包楽線検波回路

AE信号の周波数情報が不要な場合や、波形形状の変化を長期に観察したい場合、検出信号を包

AE検波信号

絡線処理することにより、処理に要するサンプリング周波数を低く抑えることができる。

検波の時定数として100μsecがよく使用される。









■アコースティックエミッション（AE）信号弁別装置例

AE信号弁別装置

ＡＥ２Ａ／ＡＥ５Ａは、ＡＥセンサーまたはプリアンプからのＡＥ信号を増幅し、フィルタリ

ングを施こす広域アンプシステムで、外部にオシロスコープなどのモニタリング装置を接続す

ることにより、もっとも簡単なＡＥ計測装置が構築できる。本装置は、ＡＥ２Ａが２MHｚ、

ＡＥ５Ａでは５MHｚまでのＡＥを計測することが可能で、増幅率が可変である。また、フィル

タはハイパスフィルタ、ローパスフィルタ、バンドパスフィルタを構成することができる。



仕　　　　様 AE2A AE5A
　ダイナミックレンジ 　93dB 　93dB
　周波数帯域 　3kHz～2MHz 　10kHz～5MHz
　ノイズ 　4μVrmsRTImax 　6μVrmsRTImax
　AEセンサ入力 　50Ω（28VDC出力） 　50Ω（28VDC出力）
　信号出力 　17Vp-p(50Ω負荷） 　17Vp-p(50Ω負荷）
　内蔵フィルタ 　プラグインフィルタ 　プラグインフィルタ
　増幅率 　0－61dB 　0-41dB

■連絡先
