ＬＡＮ用、Windowsツール 　　　　　　　　　　　　　　　
(ping､tracert･･･)

• PINGとTRACERT

  Windows マシンで LANを自分で構築するにあたって、このユーティリティプログラムの使い方を知っていればトラブルの対策に便利です。

  ２つ共、Windows95にTCP/IPネットワークプロトコルをインストールすると、自動的にWindowsフォルダへインストールされるDOSベースのプログラムですから、実行時は「MS-DOSプロンプト」からキー入力します。

  1. PING
     これは、ネットワークに接続しているＰＣ間で、通信が正常に行われているかを検査するためによく使われます。一方のＰＣから確認したい他方のＰＣのIPアドレスまたはドメイン名を入力します。

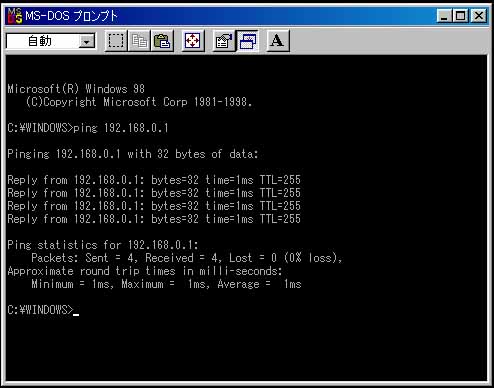

     　　(例)私のＰＣからルーター「192.168.0.1」へアクセスしてみます(下図参照)。

     　　


     　　　・・・無事、繋がっているようです。

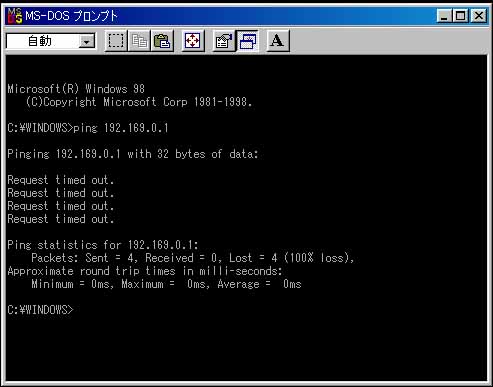

     もし、アドレスの入力間違いや、ネットワークが正常に動いていない時には、次のようなメッセージとなります。

     　　

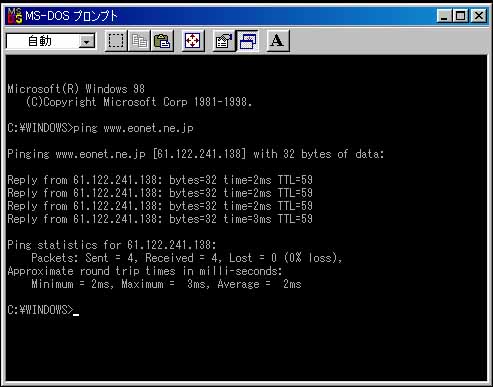

     また、ping にサーバーのドメイン名を指定する事もできます。


     　　




  2. TRACERT
     　ＴＲＡＣＥＲＴは、PINGより細かく、相手のＰＣまでどんな経路を辿って信号通過しているかを調べるためのものです。
     　traceroute の略で、ＵＮＩＸでは Traceroute、Windows では、tracert.exe というコマンド。
     　引数にIPアドレスやホスト名を与えて起動すると、そのノードに到達するまでのIPルータのアドレスと、経過時間が３つ分ずつ表示されるので、相手先ノードまでのホップカウントや経路情報、各部での遅延時間などが分かる。

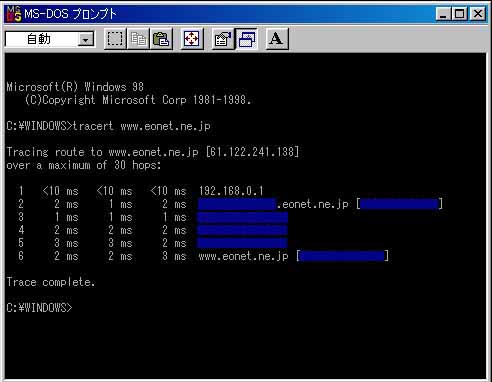

     　下図は、私のＰＣから、www.eonet.ne.jp までの経路情報を調べたものです。

     　　

     • リダイレクト
       　ＤＯＳコマンドを扱う場合、表示がウィンドウから溢れてしまい表示結果が読めなくなる場合があります。
       　また、結果をデータとして残したい場合もあるでしょう。
       　そんな時、ＤＯＳのリダイレクト機能を使うのが便利です。
     • リダイレクトとは
       　ＷｉｎｄｏｗｓのＤＯＳであるＭＳ−ＤＯＳでは、通常、キーボードが標準入力、画面（ディスプレィ）が標準出力に割り当てられており、この二つをまとめて標準入出力と呼んでいます。
       　リダイレクトするというのは、この標準入出力を他のデバイスファイルやＨＤ内のファイルに切り替える事です。（プリンタへの直接出力も可能です。）

       　具体的には、［ＤＯＳコマンド］＋半角スペース＋［パラメータ］の後に、
       　半角スペース＋［>］＋［ファイル名］を付けます。

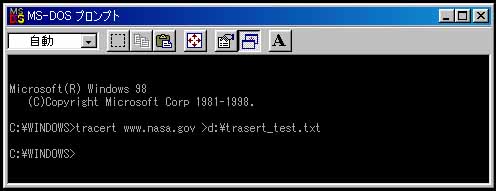

       　次の例では、ＮＡＳＡホームページへの tracert をリダイレクトにより［d:\tracert_test.txt］にリダイレクトしています。
       　（Ｄドライブのルートディレクトリに「tracert_test.txt」というファイルを作る。）



       結果は・・・、

       Tracing route to foundation.hq.nasa.gov [198.116.142.34]
       over a maximum of 30 hops:
       1 <10 ms <10 ms <10 ms 192.168.0.1
       2 2 ms 2 ms 3 ms 218-228-160-1.eonet.ne.jp [218.228.160.1]
       3 1 ms 2 ms 1 ms 218.228.254.121
       4 2 ms 3 ms 2 ms 61.205.127.101
       5 2 ms 3 ms 3 ms 61.122.241.41
       6 3 ms 2 ms 3 ms 61.122.241.18
       7 3 ms 2 ms 2 ms 210.132.126.81
       8 3 ms 2 ms 2 ms gsr-osa4.kddnet.ad.jp [210.132.126.195]
       9 3 ms 3 ms 3 ms tr-osa1.kddnet.ad.jp [210.132.124.5]
       10 11 ms 11 ms 12 ms gsr-ote1.kddnet.ad.jp [210.132.91.13]
       11 122 ms 122 ms 122 ms tr-sc2.kddnet.ad.jp [210.132.91.70]
       12 122 ms 122 ms 122 ms tr-sc1.kddnet.ad.jp [203.181.104.81]
       13 124 ms 124 ms 124 ms 192.150.31.105
       14 124 ms 124 ms 124 ms 128.161.3.94
       15 197 ms 196 ms 197 ms s-GSFC12-ATM.NSN.NASA.GOV [128.161.10.2]
       16 198 ms 197 ms 198 ms 128.161.1.62
       17 * * * Request timed out.
       18 border.hcn.hq.nasa.gov [198.116.63.2] reports: Destination net unreachable.
       Trace complete.

       ・・・タイムアウトエラーが出ているようですが、通過経路をトレースしている様子が判ると思います。

     注：ＭＳ−ＤＯＳプロンプトから抜けるコマンドは「 ｅｘｉｔ 」です・・・・念のため。


  ---

• WINIPCFG

  　これは、Windowsベースのプログラムで、自分のＰＣのIPアドレスを調べるためのツールです。

  　自分のＩＰアドレスを調べても通常は意味はありません。　

  　しかしTCP/IP上で動作するネットワークゲームやリモートコントロールソフトを使う場合、特定のＰＣを識別する必要があり、特にダイヤルアップ接続でインターネットに接続したＰＣのIPアドレスは毎回プロバイダから割り当てられるため、必ず現在のIPアドレスを確認する必要があります。

  　また、ルーターを使用し、そのDHCPサーバ機能を使用している場合、今、使用しているＰＣへ自動割当てされたＩＰアドレスを調べる時になどに使うと便利です。

  　実行するときは「スタート」メニューの「検索」から、Winipcfg.exe を検索し、そのショートカットをデスクトップにでも作成しておけば便利でしょう。

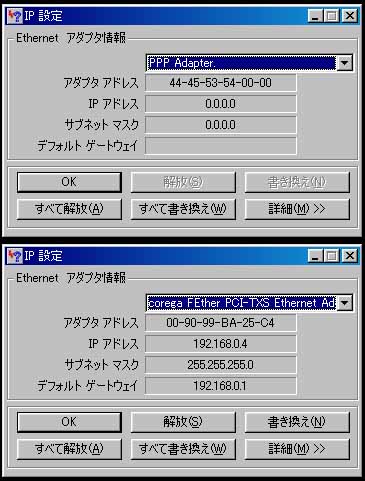

  • 次の例は私のＰＣで確認したものです。

    上はアダプタのIPアドレスで、ここにインターネット側アドレスが表示されるはず（？）ですが、私の場合、ルーターを使用しているため、ここには表示されません。
    （インターネット側（ＷＡＮ）のアドレスはルーターのユーティリティで確認する必要があります。）

    下はLANボードのIPアドレスです。
    ＬＡＮ内でルーターから割り付けられたアドレスが表示されています。
