ルームランプＳＷ表示灯
 |

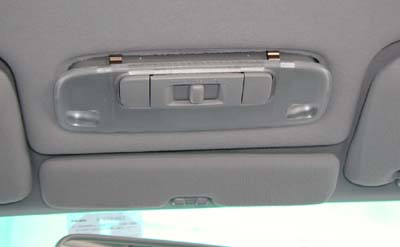

愛車のルームランプ。 夜、暗いとＳＷの場所が判らず、手探りで点灯させるのが不便なので表示灯を付けてみました。 （常時点灯なので夜しか見えない程度の輝度） １．ループランプは太めのマイナスドライバーで簡単に外れます・・・ |
||
 |

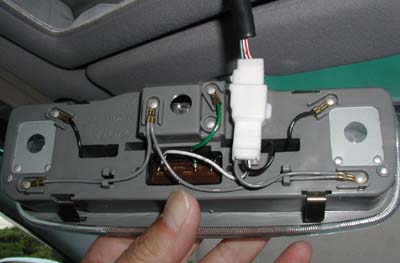

２．配線を痛めないよう取り外します。 （コネクタは、側面にあるストッパーを押し込みながら外します。） |
||
 |

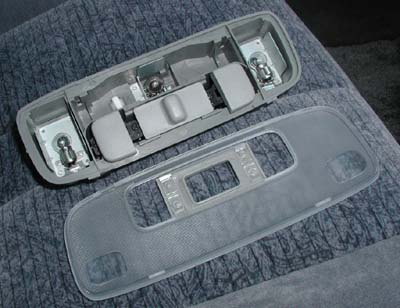

３．更にランプカバーを外し、内部配線を確認します。 配線図（間違っているかも・・・） |
||
 |

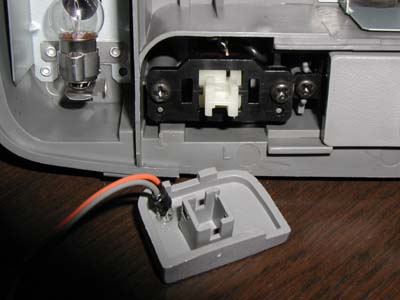

４．ルームランプＳＷ押しボタンを外します。 そのカバーの端（ＳＷ本体と干渉しない位置）にドリルで３mmの穴を開けます。 穴はＬＥＤの太さに合わせ、きつめに開けます。 ドリル刃先はタップホルダーなどに挟み、手で開けるのが確実です。 （電動ドリルで開けるとプラスチックが溶けたりします。） ＬＥＤは取り付け前に細めのビニール線を半田付けし、端子部それぞれ、更に２本まとめて熱収縮チューブで絶縁と補強しておき、接着剤で固定しています。 （瞬間接着剤不可。透明部分が曇ります。） |
||
 |
今回は手持ちの関係から３mmの赤色発光ダイオードを使用しました。 |
||
 |

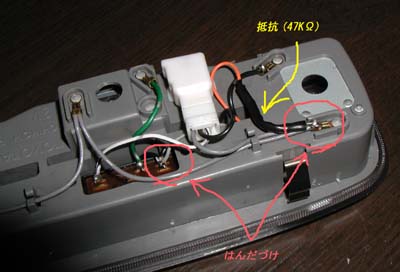

５．内部配線と極性をよく確認し、ＬＥＤからの配線を半田づけします。 ＬＥＤには直列に抵抗を挿入するのを忘れずに！ （ＬＥＤは極性を間違えると点灯しません。 また、電流制限抵抗を挿入するのを忘れると、コネクターを繋いだ瞬間ショートするはず・・・です。） コネクターには、−と＋、そしてドアＳＷからの配線がきている筈ですのでテスターで確認します。 配線にはＳＷのＯＮ−ＯＦＦで動けるだけのゆとりを忘れずに。 |
||
 |

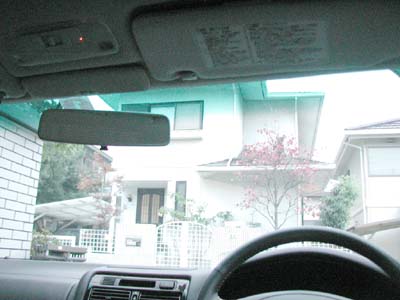

６．配線が終わったらコネクターを接続してＬＥＤが点灯しているのを確認して元の場所にはめ込みます。 今回、ＬＥＤには微少な電流しか流していないので、昼間はほとんど判りません。 |
||
 |

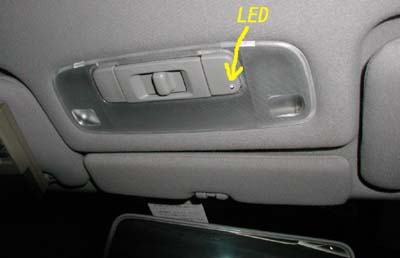

ＬＥＤ点灯の様子。 （デジ亀の画像、レタッチソフトで明るくしていますが、昼間はよく見ないと判りません。）
|
||
今回ＬＥＤに直列接続した電流制限抵抗の値常時点灯させるのでバッテリー消耗を抑えるため、夜、薄ぼんやりと点灯できるだけに電流値を少なくします。 |
|||
