娘から、 ”孫用の簡易整理たんすの上に、洋服賭けを作って欲しい”との注文が来た
簡易整理たんすと言えばかっこ良いが、プラスチックの収納ケースである。その上に載せるので、とにかく軽く作る必要がある。そこで、アームを張り出す形にして、軽くかつ軽やかに見えるようにした。
骨組みを ホゾ組みとすることにした。
|
 |

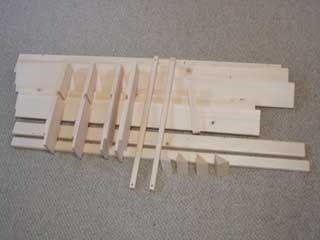

材料加工が出来たところ。

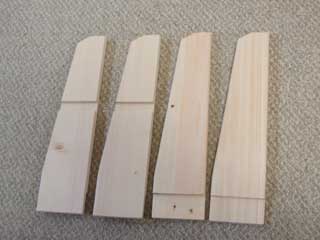

１×４ 材 を使った |
 |
上下の 腕木 です。
上部の中央には 、梁板を大入れで組む設計にしてある。
後ろ 立て板 には 相欠きで板を組んでいる。
洋服の重みに耐えられるように考えた構成である。 |
 |

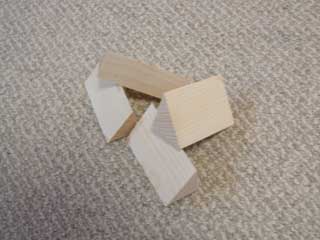

１×４の板材の組み合わせなので、コーナ部の補強に４５度材を加工した。
結果的には、不要であった。 |
 |

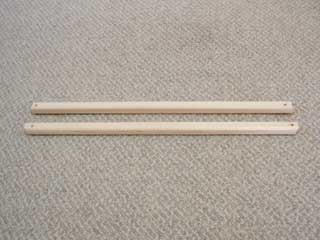

１×４材の 縦割りで、ハンガー棒をつくった。 |
 |
横梁と後立て板をボルト締めとした。
長い板材の小口に、オニメナット用の穴を開けるのに苦労した。

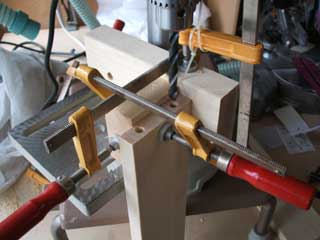

ボール盤のベースの上に、板を組み合わせて、何とか穴をあけることが出来たが、まったくの失敗！
穴位置が、ずれてしまう。ポンチで案内をつけたり、細いドリルで案内穴を開けたりしたが、やはりずれてしまう。
小口では、年輪の縦繊維があり、これがドリルをずらせてしまうのであろう。
ボール盤に、材を縦にしっかりと挟むことの出来るのベース冶具を作る必要がある。
これは、次回の検討課題。
穴は何とか、ボルト側の穴を馬鹿穴にして、しのぐことが出来た。
|
 |

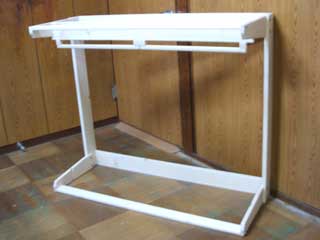

完成です。
見かけは軽やかだが、剛性は結構ある。
板の、縦、横の組み合わせ構造設計の勝利！
満足です。
ただし、ボルト締めにしたのはあまり感心しない。
当初は、アンチョコにネジ止めにしようとしたが、剛性が弱いのと、一人で組み立てるのは不可能と考えて、ボルト締めとしたが、これも結構コスト高で組み立ての手間がかかる。
やっぱり、面倒でも ホゾ組 とすべき！
肝に命ずべきこと！！
|
 |
娘の家に 設置したしたところ。
なかなかのものでしょう！
|
