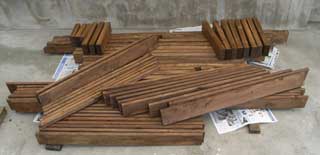

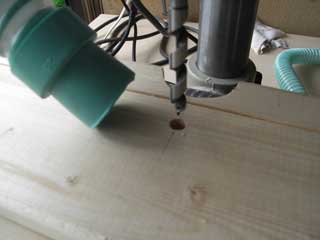

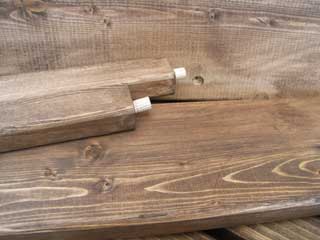

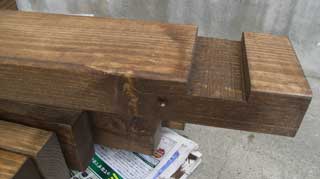

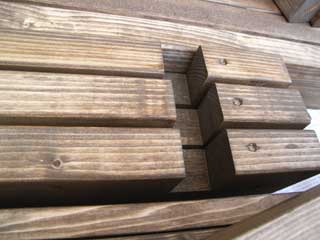

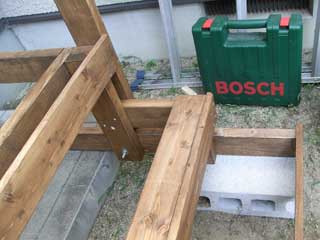

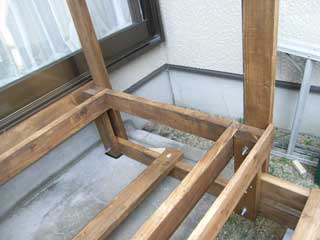

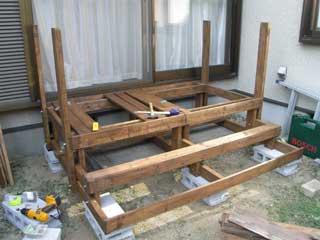

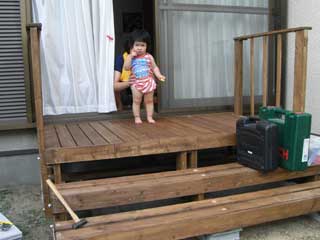

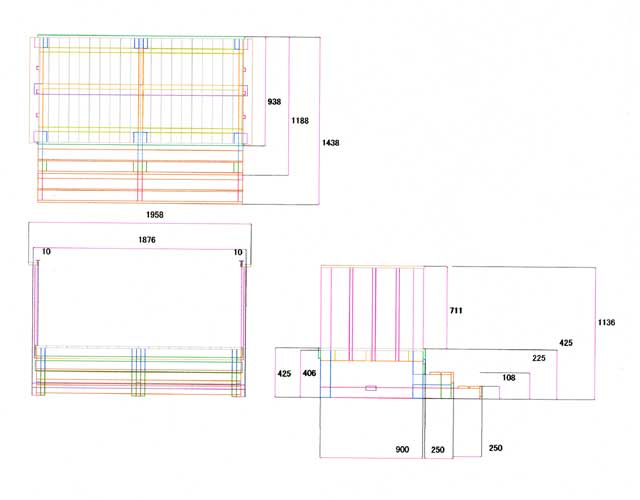

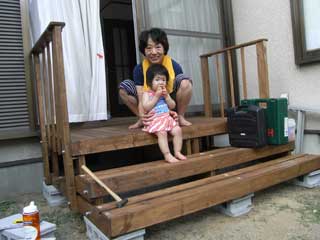

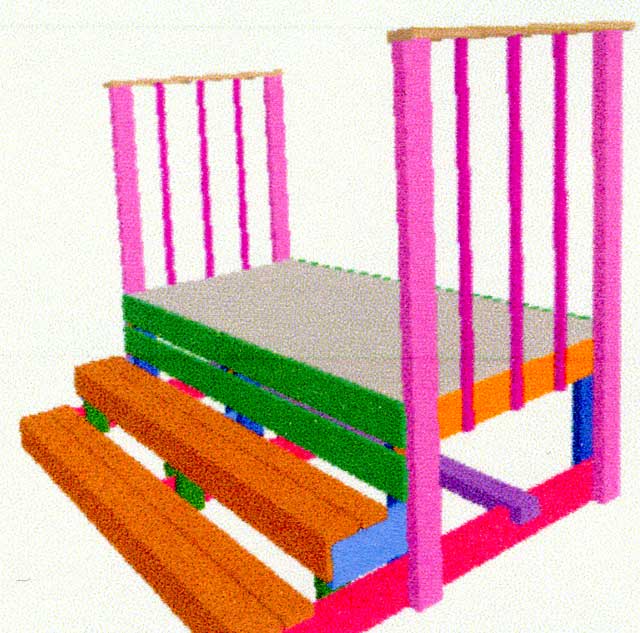

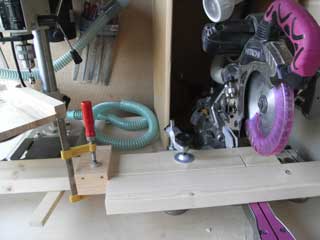

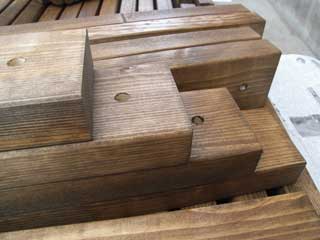

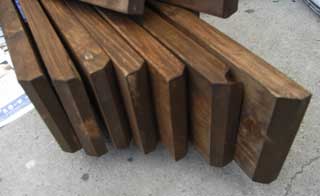

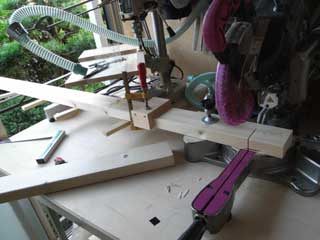

小ウッドデッキ　2009.8.3 娘から”居間から庭へ降りる小さなウッドデッキを作って欲しい”との要望が来た。 孫が一歳半になり、庭で遊び始めたので欲しい・・・とのこと。　ジイちゃんとしては　腕がなります。早速設計をスタート。２×４材で骨を作り、１×４で床を張った。結構すっきりした設計が出来ました。出来映えをごらんあれ。 ウッドデッキ製作の課題は　設計と材料の定寸切り及び　締結です。設計は　”もでりん”を使いました。最下段に掲載したので見てください。 次は、冶具の作成です。 今回は２点の治具を作りました。 ＜定寸切り＞ 「週末職人工房の白井糺さん」が紹介されている冶具を作ってみました。 左の写真で分かるように、２×４材に、位置決めを載せた簡単なものです。 ポイントは、スライド丸のこにこの冶具を固定し、のこ歯で軽く切れ目を入れておくことです。 切断部のけがき線をこの切れ目に合せ、位置決めをセットすれば、あとは何枚でも同寸法でカットできます。 半信半疑でやってみましたが、結構便利です。 おかげで、材料の定寸カットがスイスイとで来ました。 ＜材料の締結＞ これまでにも、屋外のものとしては、ウッドデッキと日除けルーバを作ったことがある。既に数年たっている。機能的にはまったく問題はないが、気になることがある。 ビス締めしたところに　わずかだが”ひび割れ”が発生し始めている。ビス締めしたあとに、防腐剤を塗っているがこれはいたし方の無いこと。 今回は、骨組みはすべてボルト締めとした。 床は、できるだけ裏からビス締めし、表面の損傷を防ぐ こととした。 このため、あらかじめ、カット材にボルト穴をあけておく必要がある。 これも、白井さん紹介の”フェンステーブル”が大活躍です。（写真左） 写真左上のように、ボール盤テーブル上に、フェンスを位置決めします。 あとは、材料を置いて、穴を開けるだけです。 山とあるカット材に、すいすいとボルト穴をあけることが出来た。白井さんに感謝します。 なるべくビスを使わないということで、手すりと柵の結合にダボを使うこととした。 これの穴加工も、フェンステーブルで　スイスイです。 カット材に、防腐剤を塗ったところ。防腐剤は前回同様　キシラデコールウォールナットを使った。 骨組みは　相欠き組みにした。 ベースの横桟は大入れ組みとした。 いずれの　溝切も　白井さん推奨の　２×４材の定寸切り字具によるスライド丸のこ加工法を使った。 結果は、実に精度良く加工できた。 ピッタシと組み立てることが出来ることと思う。 楽しみです。 ボルト穴も、綺麗にあきました。 床です。 木口は、すべて丸のこできちんとカットし、かつ角面取りカットをしています。 これで、木口のささくれを防止できるでしょう。 ”孫”ならばこその　ジイちゃんのプレゼントです。 手すりと柵です。 ダボとダボ穴がきちんと加工できました。 防腐剤のを塗ってから、２日放置しました。陰干しにしたがまだ匂う。また、若干手につく。要注意。 天気がよさそうなので、組み立てにかかりました。 １０時３０分に、基礎のブロックの設置と高さ調整からスタート。 １５時３０分、やっと骨組みが出来ました。 ここまででの加工修正は、基礎桟の”おお入れ”の溝、１箇所を若干広げたことです。加工段階で、ピッタシの精度にしたことと、防腐剤で膨張したようです。 もう少し、精度を甘くしておいても大丈夫のようです。 蒸し暑いので、ばて気味ですがここまでくれば先は見えました。あとは床を張るだけです。 骨組みの拡大です。 階段部分の骨組みです。 重大なミスがありました。 階段の上桟のボルト穴がありません。 やむを得ず、ビス止めとしました。 上桟は　本体の足に挟み込む形なので、上下のボルトを締めれば、強度上はまったく問題はありませんが・・・・・ 　チトがっくりです！！！ １７時 やっと完成しました。 早速、待ちかねてぐずっていた孫の登場です。 恐る恐るです！！！ どうやら、安全らしいと納得してもらったようです。 だけど、バアちゃんは　未だ不安げですが・・・ 娘と、バアチャンのチェックで、いくつか改善要望が出ましたが　マアそのうち・・・・
