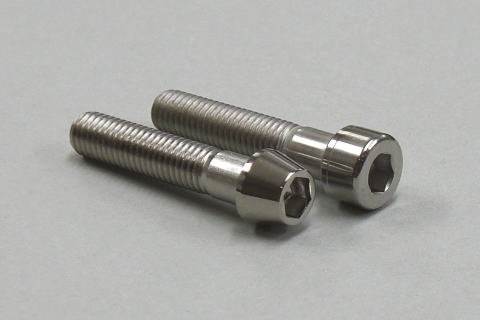

高強度(SCM435) クロモリ ボルト


SCM435(クロモリ)を鍛造(冷間圧造) ネジ部は転造  ボルト頭をNC旋盤にて切削加工
表面仕上げには無電解ニッケルめっきを施しました


  テーパータイプ

M6-P1.00   M8-P1.25   M10-P1.25
品番 長さ(mm) 価格(税別 -----   品番 長さ(mm) 価格(税別 -----   品番 長さ(mm) 価格(税別 -----
TC-6020 20 \220   TC-8020 20 \220
TC-6025 25 \220   TC-8025 25 \220   TC-1025 25 \530
TC-6030 30 \220   TC-8030 30 \220   TC-1030 30 \570
TC-6035 35 \230 TC-8035 35 \230   TC-1035 35 \620
TC-6040 40 \240   TC-8040 40 \240   TC-1040 40 \670
TC-6045 45 \260   TC-8045 45 \260   TC-1045 45 \750
TC-6050 50 \280   TC-8050 50 \280   TC-1050 50 \810
TC-6055 55 \300   TC-8055 55 \300   TC-1055 55 \900
TC-6060 60 \320   TC-8060 60 \320   TC-1060 60 \960
TC-6065 65 \320     TC-1065 65 \1050
TC-6070 70 \350     TC-1070 70 \1150
TC-6075 75 \350     TC-1075 75 \1200 欠品中
TC-6080 80 \380
TC-6085 85 \380


                    M10-P1.5
    品番 長さ(mm) 価格
    TC-1025-P1.5 25 ¥530
    TC-1030-P1.5 30 ¥570
                    TC-1035-P1.5 35 ¥620
                    TC-1040-P1.5 40 ¥670
                    TC-1045-P1.5 45 ¥750
                    TC-1050-P1.5 50 ¥810
                    TC-1055-P1.5 55 ¥900
                    TC-1060-P1.5 60 ¥960 欠品中
                    TC-1065-P1.5 65 ¥1050


  スクエアタイプ
  品番 長さ(mm) 価格   品番 長さ(mm) 価格
  SC-8045 45 \260 廃盤





ご注文は こちら からお願いします

現在はステム周りとラジアルキャリパー取り付けに多く見られるサイズだけですが、今後ラインナップを増やします
ご希望のサイズがありましたらこちらからご意見をお聞かせください



高強度ボルトへの交換
オートバイのカスタムが進むと『ボルト交換』に出会います
高負荷のかかった時に『逃げてしまってた力』を高い締結力により受け止めます
一番に思い浮かぶのは64チタンボルトなのですが、高価なので数本交換しただけで万単位の金額になってしまいます

そんな64チタンボルトと同等の引張強度をもつクロモリボルトなら1/10の金額で同等の効果が得られます
確かに重さではチタンボルトに敵いません
しかし一般に市販されてるステンレスボルトと比べると僅かですがクロモリの方が軽いのです
比重  ステンレス:7.93 クロモリ:7.87

ステンレスボルトの誤解
一般的に誤解されてるナンバー1は『ステンレスボルトが強いと思われてる』って事。
ステンレスのボルトをお持ちなら頭部を見ていただくとA2-70(A2-50)と刻印があると思います
A2は材質がオーステナイト系ステンレス鋼である事を表しています
その後の70が強度を表します この場合は引張強さが700N/mm2という事です
弱くはないですが、決して強い訳じゃありません

最小引張破断荷重
ネジ径  ネジの有効断面積  クロモリボルト クロモリボルト オーステナイト系ステンレス鋼
 強度区分 10.9   強度区分 12.9  強度区分 70
 単位 mm2  単位 N  単位 N 単位 N
 M5 14.2 14200 17040  9940
 M6 20.1 20100 24120 14070
 M8 36.6 36600 43920 25620
 M10 58 58000 69600 40600
 M12  84.3 84300 101160 59010
例えば M8ボルトの有効断面積は 36.6 である  その値に引張強度を掛けると・・
10.9 クロモリボルト 36.6×1000=36600
12.9 クロモリボルト 36.6×1200=43920
A2-70 ステンレスボルト 36.6×700=25620

※パドック クロモリボルトは強度区分12.9となっております
