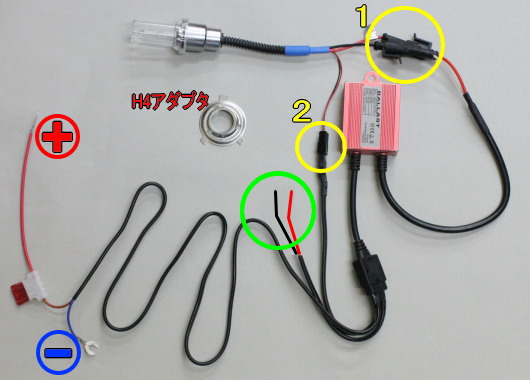

パドック HIDヘッドライトキットの取り付け方 バルブは小型車などに多いPH7/PH8 そしてアダプタを付けてH4になります 黄○の1と2はHIDバルブから出てる線と接続します。 プラスとマイナスはバッテリーに。 (マイナスはボディアースでも良いがバッテリー接続を薦めます) 緑○は純正ヘッドライトカプラーのハイとローに接続します。 ※延長ケーブルはバルブの太い線黄○1だけです 黄○2の延長は一般の配線でOKですので、別途ご用意(自作加工)をお願いします |

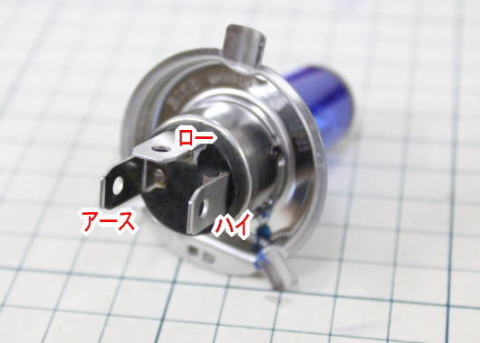

H4バルブ端子の並び位置 |

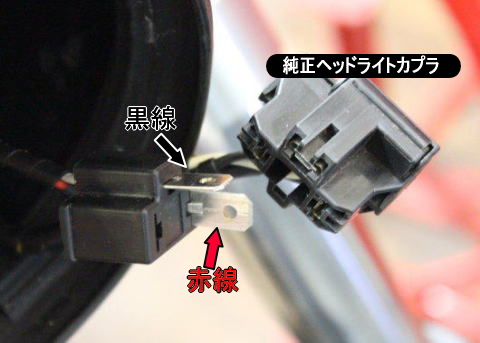

H4仕様の場合は、バラストからの緑○(黒と赤)の接続はオプションのヘッドライトカプラ(オス)を使用すると簡単です H4バルブの入れ替わりとなるように 黒→ロー 赤→ハイ に組んだカプラを純正ヘッドライトカプラに接続します (以前のバラストは 青→ロー 茶→ハイ ) |

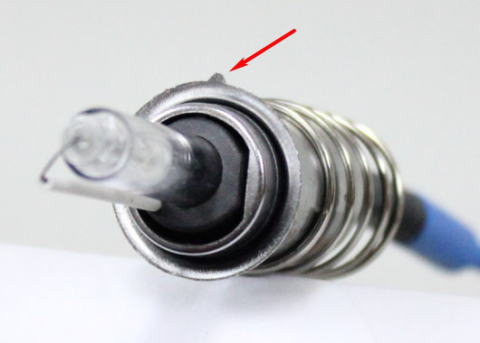

バルブには赤→ポッチがあり、これが上となります ハイ・ローの切り替えをするとバルブが上下に動きます。 バルブが上を向いてる状態がローです。 |

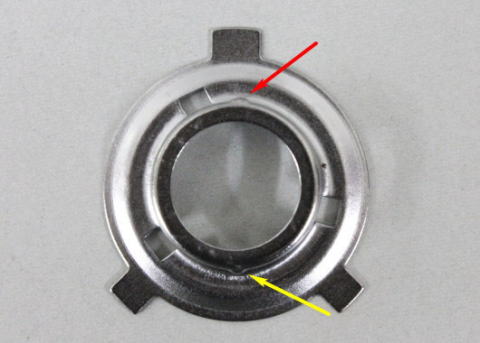

アダプタを装着する事でH4になります 赤→のところに先程のポッチが収まる凹があり、バルブの先端から通して装着します 下側黄→にもあるので間違わないように注意してください (殆どの場合使いません) |
※ ご注意 必ずご確認の上、ご注文下さい。 | ||
●取り付けの際には下記に注意して自己責任にて取り付けをして下さい。 |
||
●取り付けには高電流が流れます。専門知識が必要となりますので専門店での取り付け又ご相談下さい。 | ||
●取り付け中または取り付け後に発生した身体への障害や機器の不具合に関しましても保証また補償できませんのでご了承ください。 | ||
■お取り付けの不備、過失傷害、水濡れは、保証対応外です。 | ||
■不良品交換取付け・取付不具合による工賃等の費用負担はお断りしております。 | ||
■HIDの取り付けには専門の知識が必要となります、配線の無断加工、バルブの破裂は、保証適用除外です。 | ||
■その他の取り付けミスや電機ショート(配線ミス等)は、保証できません。 | ||
■返信用のハガキは入っていますのでご購入1ヶ月以内に必要事項をご記入の上返信願います。 |
