「トラス」とはどのようなものなのか？と問えば、そんなん「三角を利用した構造体」とちゃう？
てな答えが帰ってくるのではないかと思います。
私的にもうちょっと詳しく説明するなら
1. 三角形は強い（三角不変の原理）ことを利用して
3. 力は軸力にしかかからないので、部材か小さくてよい
（つまり偏芯ﾑは御法度です。これ、後で重要になります。覚えておいてね。）
という3つがポイントではないかと考えています。
それでは、皆さんが考える木造のトラスと言えば、どのような建物を思い浮かべますか？
私がまっ先に思い浮かぶのは、
木造の学校・洋館・古い教会・昔からの倉庫や工場。そして、雑誌で見かける最新の体育館や公共施設などになります。
旧茨木市立小学校校舎
今は駐車場
これは、昔と今の違いてという時間だけのことではなくて、構造そのものが違うのです。
「みんなトラス構造とちゃうの？」と思われているでしょうから、せっかくこれを読まれているからには明確に、これらの建物の違いを知ってもらおうと思います。
「トラスは力を軸力に限定するのが原則ですから、軸力以外の力（曲げ）が部材にかかる事を想定していません。」
この事を頭において、ある木造トラスの図面を見て下さい。

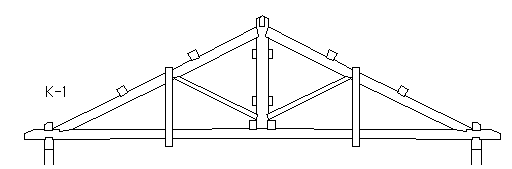

伝統的なトラスで
キングポスト
叉は
真束トラス
と呼ばれるもの
2×4材を使った
外国からの輸入トラスの図です
ハウトラス
と呼び名がついています。
|
|
|
|
|
|
母屋が記入されている | 母屋が記入されていない |
|
|
接合は木組・金物はボルトを使う | ギャングネイルなどのプレート金物の利用 |
|
|
部材の大きさが部位によって違う | 使う部材は2×4材 |
|
|
部材の芯が偏芯している | 部材芯と三角は一致 |
|
|
キングポストトラス叉は真束トラス | ハウトラス HOWETRUSS |
