この体育館は1階駐車場・2階体育館の2階部分を木と組合わせて造った建物です。 スパンは16mです。 |
||||||||||||||||||||||||||||||||||||||||||||
今回の加工は我が社として始めて一部プレカットの加工を導入しました。 機械の正確さと、機械にかからない手加工の技術があって始めてこの物件は成功しました。 この加工につきあってくれたK様、短期間に一部プレカット加工にまで持ち込めた事に感謝しています。 そして、加工と棟上げに参加したすべての職人様、ありがとうございました。ただ、ただ感謝です。 平成24年3月3日午後1時30分〜3時まで小学校の完成内覧会が行われました。 日本物流新聞 平成24年3月10日号に載りました。 日刊建設新聞 平成24年3月8日号に載りました。 週刊 奈良日々新聞 平成24年3月9日〜3月15日号に載りました。 日刊木材新聞 平成24年3月15日号に載りました。 |
||||||||||||||||||||||||||||||||||||||||||||

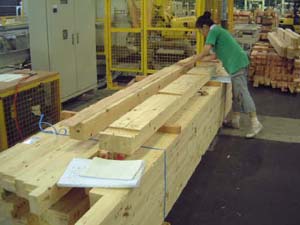

1.途中まで加工済みの材と、型板を合わせて確認しています。 | 2.メインやサブのフレーム以外に 横繋ぎの為のトラス部材があります。 (母屋・棟・桁)それを地組します。 ↓これは、母屋トラス |
|||||||||||||||||||||||||||||||||||||||||||
↓サブフレームの地組 上下2本合せで梁1本として使います。 リフトで持ち上げても1本の梁のように平気です。 メインフレームの地組の写真はブログにあります。 |
||||||||||||||||||||||||||||||||||||||||||||
↓組柱を建てて、横繋ぎの組胴差を組み 桁トラスを納めていきます。 |
||||||||||||||||||||||||||||||||||||||||||||
↓工事現場に設営した真直ぐな架台の上で、 メイントラスの地組を完成させます。 |
||||||||||||||||||||||||||||||||||||||||||||
←ここでは左右の梁を合わせて完成させる作業です。 トラス梁は工場で組んで出荷しています。 →小学校体育館no-4 吊上げの様子はこちら→小学校体育館no-8 →小学校体育館no-9 吊上げたトラスを架台に仮置した写真はここ →小学校体育館no-6 →小学校体育館no-10 |
||||||||||||||||||||||||||||||||||||||||||||
桁トラス1・桁トラス2を見上げたとこ | ||||||||||||||||||||||||||||||||||||||||||||
母屋トラスにサブフレームが納まるとこ | ||||||||||||||||||||||||||||||||||||||||||||
棟トラスと組合掌との納まり | ||||||||||||||||||||||||||||||||||||||||||||
