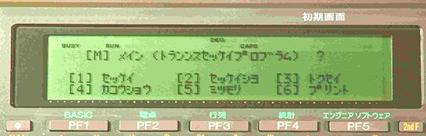

■ 立上げ後の初期画面
[１] 入力で順次仕様入力
|
|
|
|
■

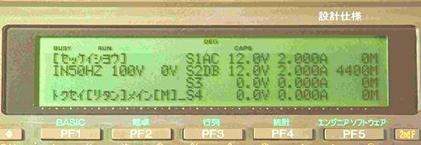

設計例仕様入力画面
入力 ５０HZ １００V
出力１ AC １２V-2A
出力２ DC １２V-2A
（ブリッジ整流 ４４００μF）
|
|
|
|

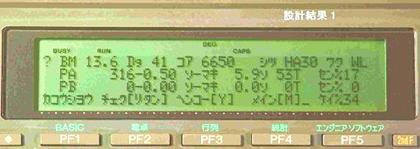

■ 計算結果画面加工
BM(磁束密度)1.36T
Dg (温度上昇) 41°
コア（鉄心）EI-66 積厚50mm
ワク(巻芯) WL=重ね巻ボビン
PA(１次巻線) 316t-0.5mmφ
ソーマキ（巻線重ね） 6層
S1(出力１巻線)41t-0.85mmφ
ソーマキ(巻線重ね) 1.3層
S2(出力２巻線)40t-1.1mmφ
ソーマキ(巻線重ね) 1.6層
|
|
|
|
|
|

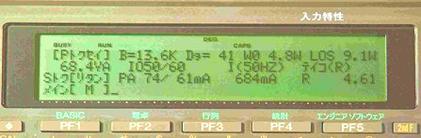

■ 計算結果画面特性
BM(磁束密度)1.36T
Dg (温度上昇) 41°
W0（鉄損） 4.8W
Los(総合損失) 9.1W
I0（無負荷電流)74/61mA
I （負荷電流） 684mA
R(巻線抵抗) 4.61Ω

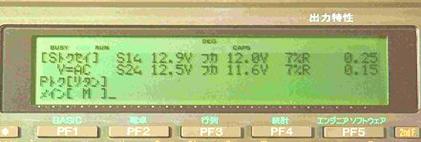

S1ム（出力１無負荷電圧）12.9V
フカ12V 7%(変動率)
R（巻線抵抗） 0.25Ω
S2ム（出力１無負荷電圧）12.5V
フカ(AC)11.6V
7%(変動率)
R（巻線抵抗） 0.15Ω
|
|
|
|
|
|

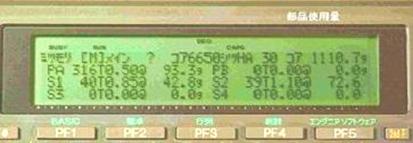

■ 計算結果部品使用量
コア（鉄心）EI-66 積厚50mm
1110.7g
PA(１次巻線) 316t-0.5mmφ
93.3g
S1(出力１巻線)40t-0.85mmφ
42.3g
S1(出力１巻線)39t-1.1mmφ
72.6g
|
|
|
|
