ex04.dwgを開く

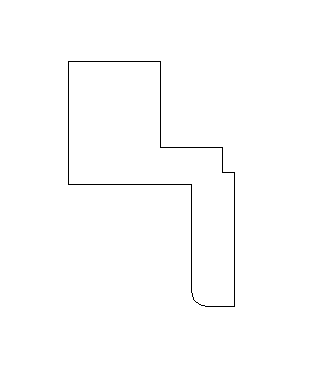

１．「作成」メニューから「ポリライン｣を選択する。

どこから：１，２

＜終点＞：＠１＜−９０

＜終点＞：＠１＜０

＜終点＞：＠１＜−９０

＜終点＞：＠．３５＜０

＜終点＞：＠１．１＜９０

＜終点＞：＠．１＜１８０

＜終点＞：＠．２＜９０

＜終点＞：＠．５＜１８０

＜終点＞：＠．７＜９０

＜終点＞：ｃ

２．「構成」メニューから「ＦＩＬＬＥＴ」を選択する。

Ｐ＝ポリライン／Ｒ＝半径．．．＞：Ｒ

フィレット半径を入力＞：０．１２５

ＦＩＬＬＥＴを繰り返して左下をＦＩＬＬＥＴする。
