ＳＴ＋ＳＷ＋ＢＴＴＦ+α/スタートレックのページ
バンダイ･Ｕ．Ｓ．Ｓ．エンタープライズＮＣＣ−１７０１−Ｅの製作過程です。
１、まずは円盤部のＬＥＤ化です。
円盤部は白色×４個とインパルスエンジン用に赤×２個追加＋船体番号用に白×１を追加しました。

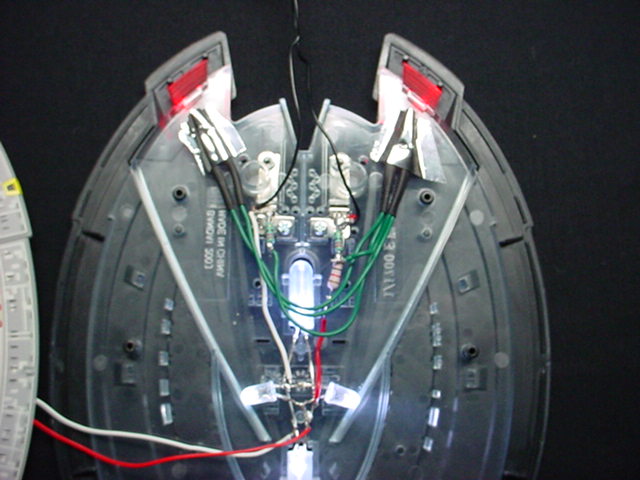

円盤部内部の様子 |
点灯テスト |

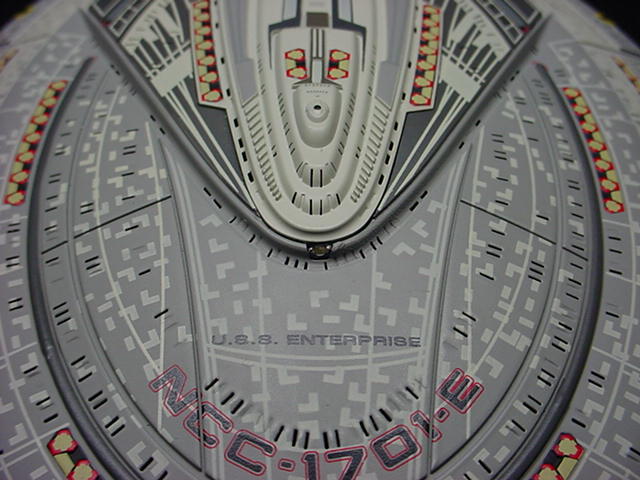

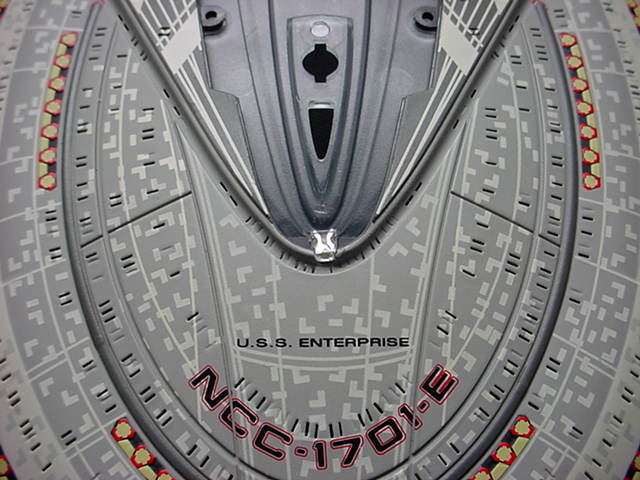

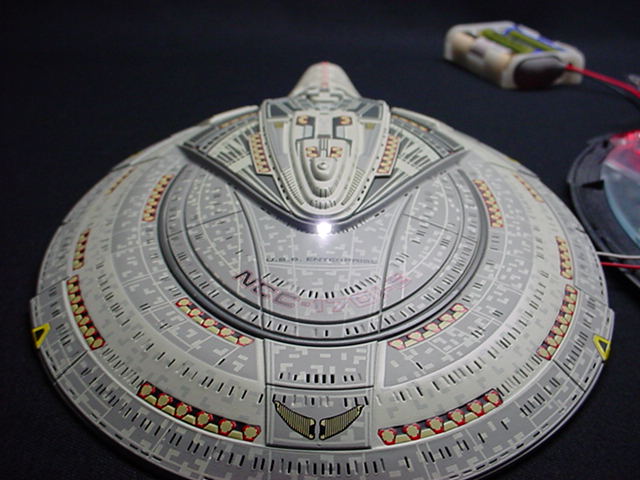

船体番号用 |

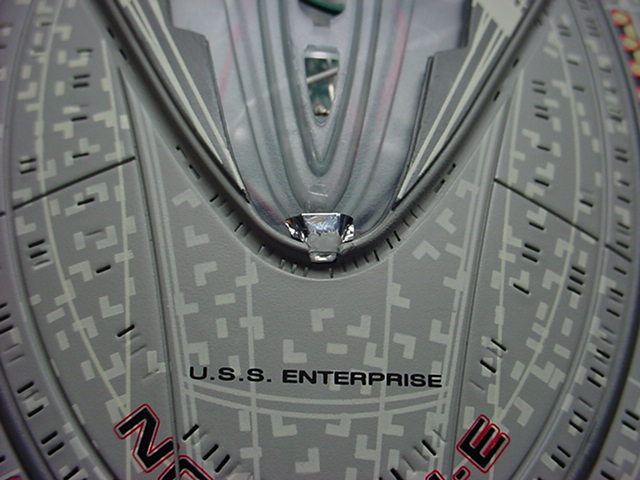

ちょっと失敗気味 |
点灯テスト |
２、次にワープナセルです。
ワープナセルはムギ球をそのまま５ｍｍのＬＥＤに入れ替えました。
ワープエンジンの青い部分は明るく均一に光りイイ感じですが、先の赤い部分はＬＥＤの光りが後ろにほとんど行かないためかなり暗いです。いろいろ銀テープで反射させようとしましたがあきらめました。
 ムギ球カバーは付けませんでした。 |

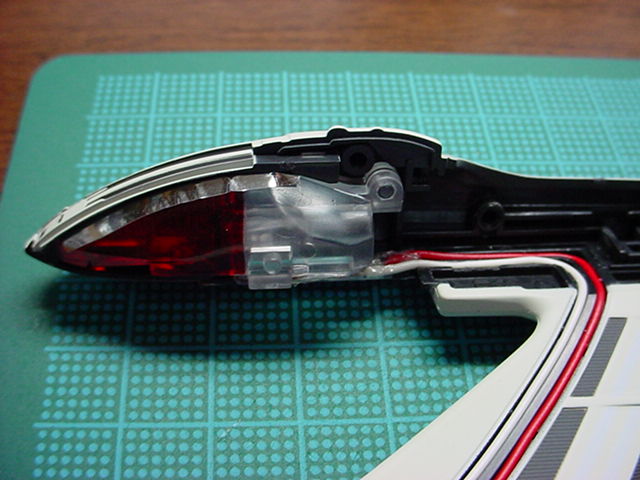

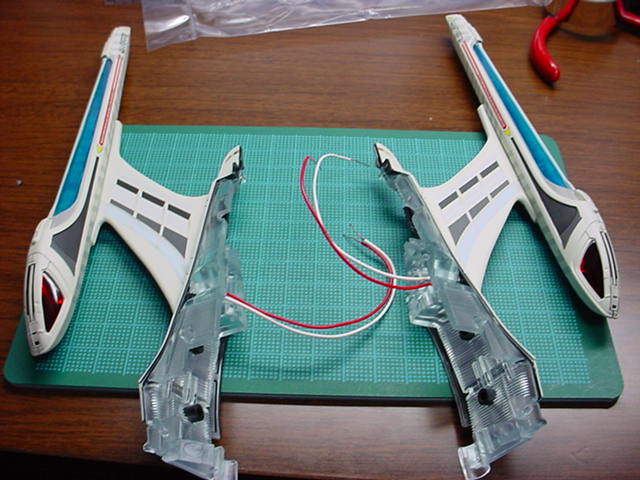

 クリアパーツ裏などに銀テープを張りました。 |

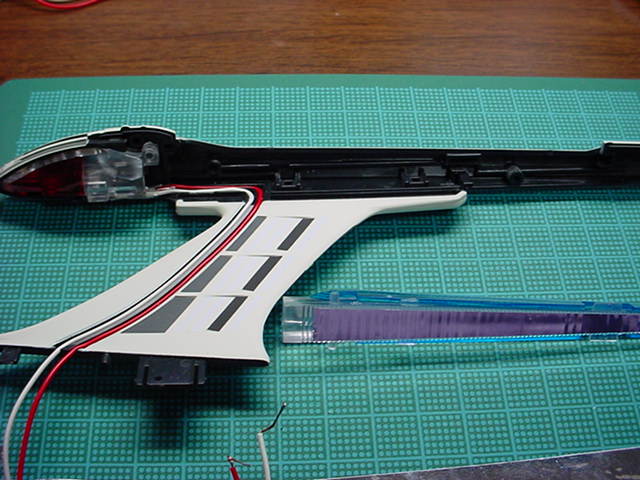

 ワープナセル完成です。 |
３、第２船体部です。
第２船体部もそのまま３ｍｍで広角タイプのＬＥＤに交換し、元々のカバーをつけています。
抵抗も第２船体のすき間にＬＥＤ×４個分を１つ金具にはんだ付けしてます。
ディフレクター板は明るくなり過ぎないようにＬＥＤの先にΦ２ｍｍの銀テープを張りました。
 ピンボケですいません。 |

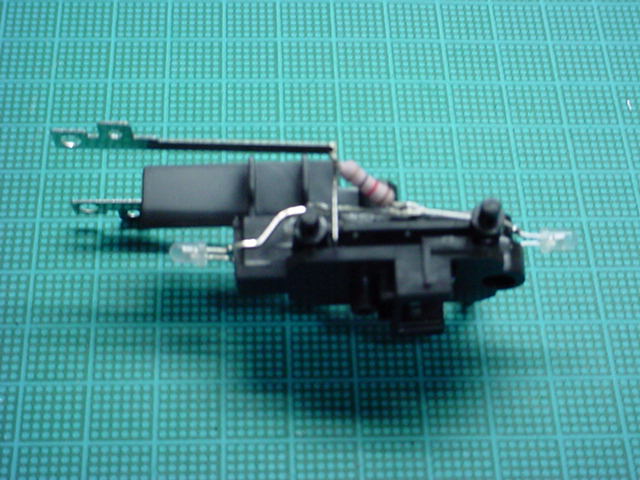

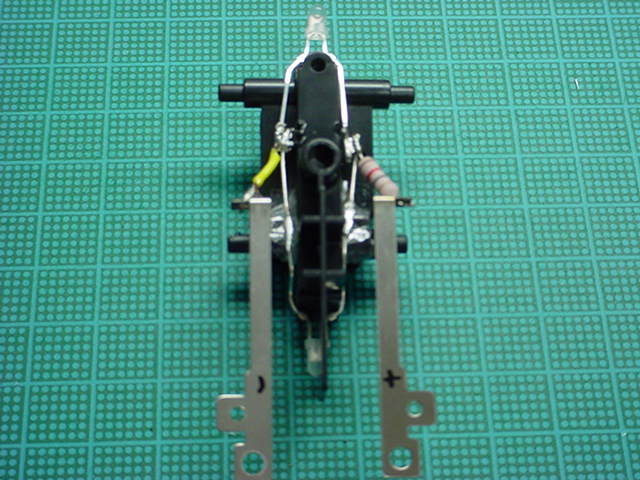

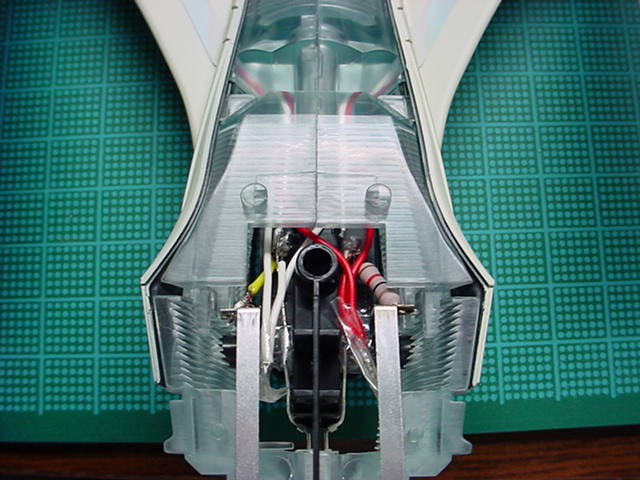

 はんだ付けの様子 |

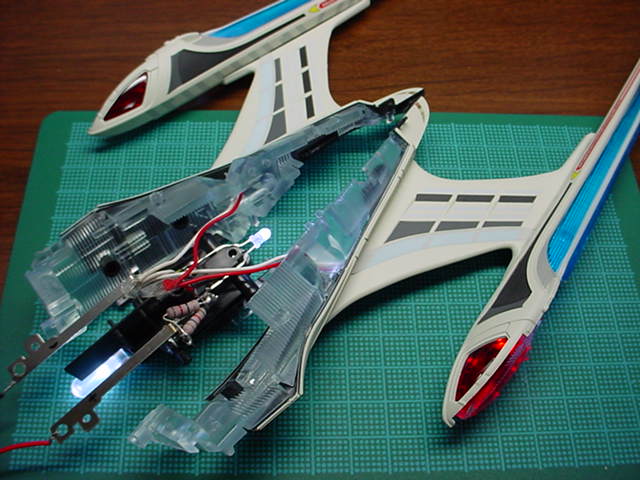

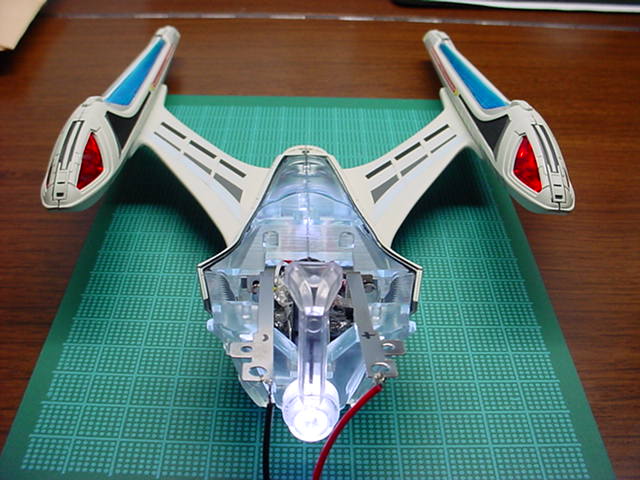

 ワープナセルを組んだ所 |
 配線は短くしました。 |
４、ワープナセルの先端が暗かったため分解し赤色ＬＥＤを追加しました。
（K大佐殿にｱﾄﾞﾊﾞｲｽいただきました、ありがとうございます。)
しかしこの百均の赤ＬＥＤ（Φ３)２０個入りは本当に重宝します。

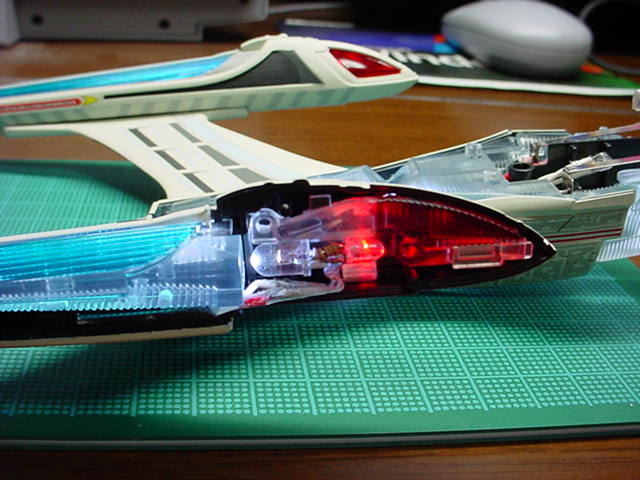

 白LEDの背面に赤ＬＥＤを追加（抵抗も) |

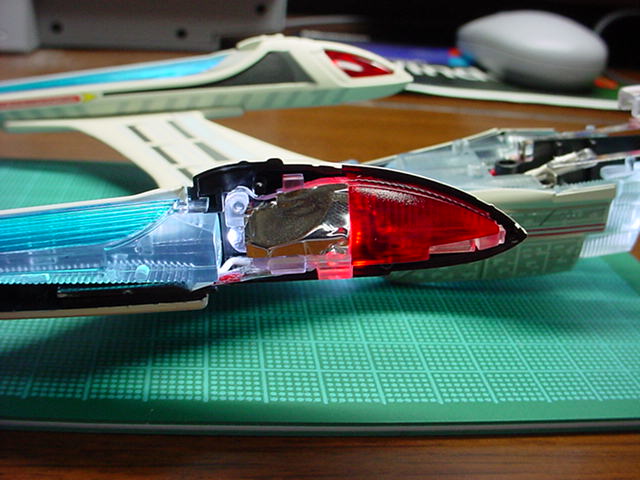

 銀テープで遮光 いい感じです |
 一旦組んだものをバラすのに苦労しました |
 ついでに抵抗値を下げ光量をアップしました |
５、最終組上げです。

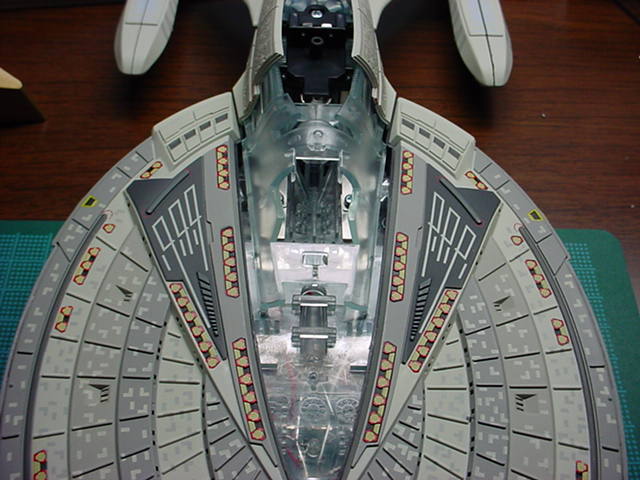

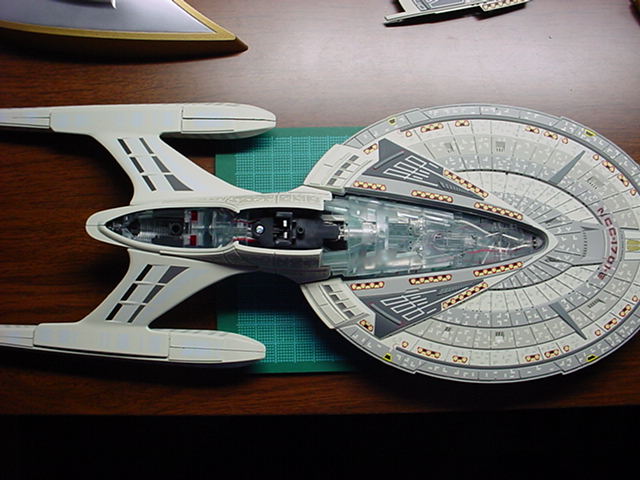

 後は組むだけです |
 ビス止めの様子 |

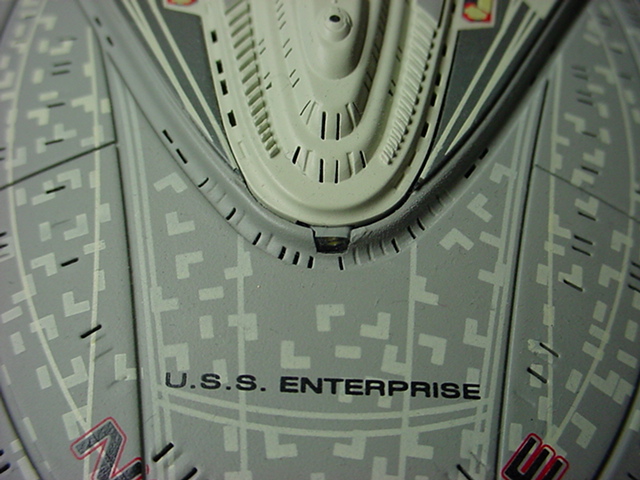

 ﾅﾝﾊﾞｰ灯にｸﾞﾚｰを塗りました |
 こんな感じです |

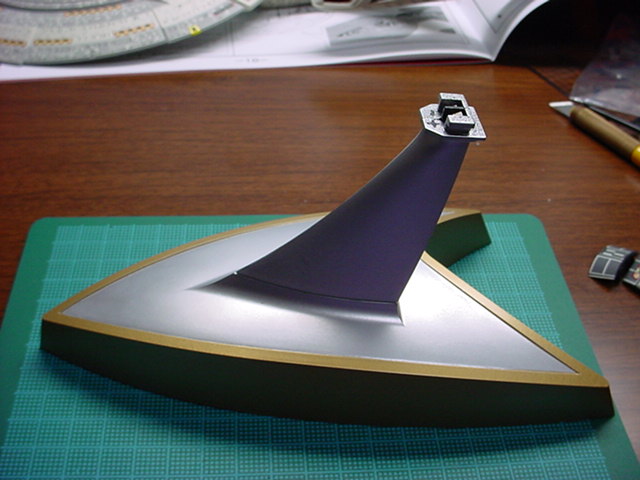

 せめてｽﾀﾝﾄﾞは塗装 |
６、完成です。完成写真はこちら
 |
