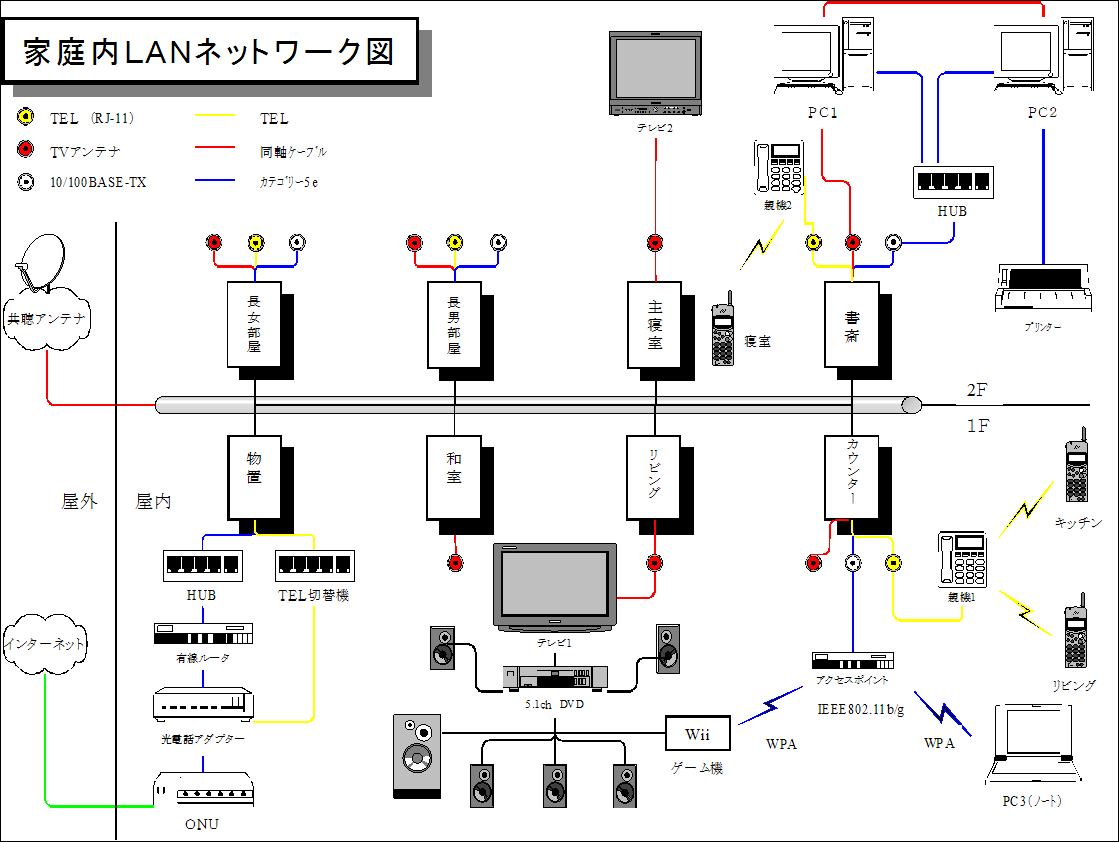

０７年１２月時点での我が家のネットワーク図です。
色々とこの後変更していますので変更後をご覧下さい！ |
|
|
|
|
|
|
|
|
|
|
屋外ポール部分から地中を経由して１階の廊下横
ストッカー上部に光ファイバーを引き込んでいます。
左から

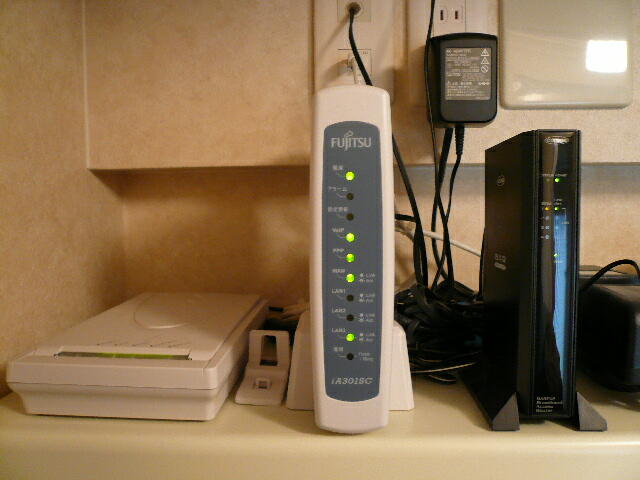

ＯＮＵ （ｅｏレンタル品）
光電話アダプター （ｅｏレンタル品）
有線ルーター
メーカー コレガ
型式 ＣＧ−ＢＡＲ ＦＸ２
スループット ９９．７Ｍｂｐｓ
書斎のパソコンはスピードを優先するために
安価な有線ルーターを導入です。 |
|
|
|
|
|
|
|
|
|
|
|
ＯＮＵ・電話アダプター・ルーターの横に設置してある

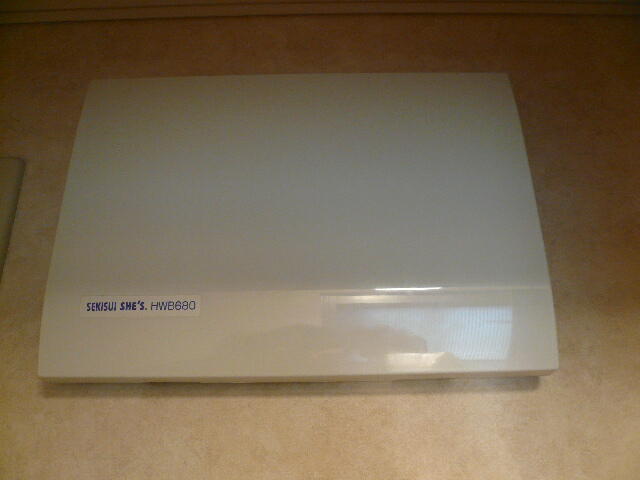

電話切替機＋ＨＵＢ搭載の ＳＥＫＩＳＵＩ ＨＷＢ６８０
マウスを画像に合わせると蓋が開きます。
向かって左側が電話切替機で右側が８ポートＨＵＢ
水色の線が左側の壁にジャックとして出ており
ルーターからの入り口になります。
今の所オレンジの線は４本で各子供部屋と
リビング・書斎へと繋がっています。
カバーをすれば非常にすっきりとしており気に入っています！ |
|
|
|
|
|
