ＴＣＡＳ概要

ＴＣＡＳに関連するスイッチ

＊注１＊TCAS RAバーチカルコマンドはオプション装備であり、エアラインによって
　　　　　装備／未装備の会社がある。日本ではＡ社は未装備、Ｊ社は装備してい
　　　　　る。
＊注２＊TCASモードセレクターに『ＡＢＶ』(Above)『ＢＬＷ』(Below)の２ポジションを
　　　　　追加している会社があるが、これはエアライン・オプションである。

ＴＣＡＳはＡＴＣトランスポンダーパネルのモードセレクターを所定の位置にセットする事によりアームされます。又ＥＦＩＳ　Ｃ／Ｐ（コントロールパネル）のＮＤレンジセレクター表面カバー上のＴＦＣ（トラフィック）スイッチをプッシュする事によりＮＤにＴＣＡＳ情報が表示されます。

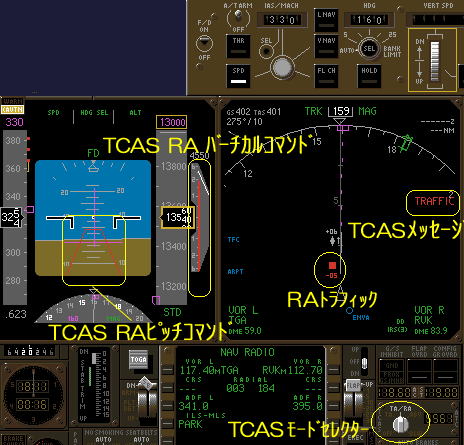

ＴＣＡＳ　ＲＡピッチコマンド及びバーチカルコマンド（パーチカルガイダンス）はＰＦＤに表示され、ＴＣＡＳシンボルやデータタグ、ＴＣＡＳメッセージはＮＤに表示されます。又、人工音声によるボイス・アナウンスはコクピット内のスピーカーより発せられます。

《ＡＴＣトランスポンダー》

ＴＣＡＳをアームするには、トランスポンダーのモードセレクター（TCASモードセレクター）を『ＴＡ（ＯＮＬＹ）』若しくは『ＴＡ／ＲＡ』ポジションにセットする必要があります。トランスポンダーを所定の位置にセットするのは離陸直前の滑走路に進入する前、そして『ＯＦＦ』（実機ではSTBY：スタンバイ）ポジションにするのは着陸後、滑走路を出る時です。

①『ＴＡ（ＯＮＬＹ）』を選択した時

ＴＣＡＳはＴＡモードのみがアームされます。このモードにした時は、ＴＡ情報（付近を航行中の他機の情報）だけがＮＤに表示されます。ＲＡ情報（回避指示）はＰＦＤに表示されず、回避が必要な時にも回避指令は出ません（ＲＡの作動範囲に他機が侵入してきても、ＴＡとして扱われます）。

②『ＴＡ／ＲＡ』を選択した時

ＴＡ情報及びＲＡ情報のいずれもが表示されます。通常のＦＬＴではこのモードを使用します。

③『ＯＦＦ』を選択した時

ＴＣＡＳは作動しません。ＥＩＣＡＳにＴＣＡＳ　ＯＦＦメッセージが表示されます。

④『ＡＢＶ』を選択した時（『ABV』モードはエアライン・オプションです）

ＴＡ情報及びＲＡ情報のいずれもが表示されます。TA/RAと違う点は上方向の守備範囲が広くなっており、自機よりも7000FT高い所を飛行している航空機まで探知する事が出来ます。

⑤『ＢＬＷ』を選択した時（『BLW』モードはエアライン・オプションです）

ＴＡ情報及びＲＡ情報のいずれもが表示されます。TA/RAと違う点は下方向の守備範囲が広くなっており、自機よりも7000FT低い所を飛行している航空機まで探知する事が出来ます。

《ＴＦＣスイッチ》

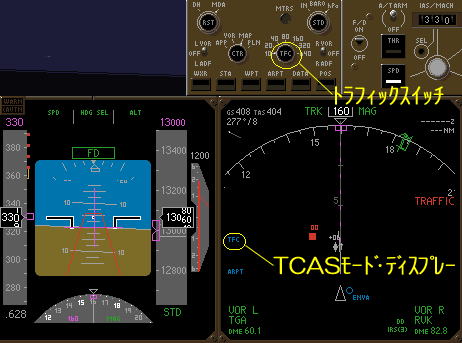

ＮＤにＴＣＡＳ情報（ＴＣＡＳシンボル、データタグ）を表示させるにはＥＦＩＳ　Ｃ／ＰのＴＦＣスイッチをプッシュしてＴＦＣモードにしなければなりません。ＴＦＣモードにすると、ＮＤ左下に青色でＴＦＣと表示されます。ＴＦＣモードにしていなくても、ＡＴＣトランスポンダーが『ＴＡ（ＯＮＬＹ）』若しくは『ＴＡ／ＲＡ』あるいは『ABV』や『BLW』モードにセットされていれば、ＴＡ／ＲＡが作動する範囲内になるとＮＤ右側に『ＴＲＡＦＦＩＣ』というＴＣＡＳメッセージがアンバー（ＴＡモードが作動した時）若しくは赤色（ＲＡモードが作動した時）で表示され、人工音声の「トラフィック、トラフィック」というアナウンスがスピーカーから流れますが、ＮＤにＴＣＡＳシンボル等のＴＣＡＳ情報は表示されません。

《ＴＣＡＳシンボルとデータタグ》

	OTHER TRAFFIC:他機
	PROXIMATE TRAFFIC:接近機
	TRAFFIC ADVISORY:TAゾーンに侵入した他機
	RESOLUTION ADVISORY:RAゾーンに侵入した他機
＜例＞＋１２	DATA TAG：他機との高度差を100FT単位で表示。『＋』の時は他機の方が高度が高い事を示す
＜例＞　↑	DATA TAG：バーチカルモーション・アロー。他機の上昇・降下率が500FPM以上の時に表示。『↑』の時は他機が500FPM以上で上昇中である事を示す

ＴＣＡＳシンボルは４種類あります。自機から４０マイル以内７マイル以上を高度差2700FT以内で航行中の他機は、通常◇シンボル（縁のみ白色）で表されます。自機から６マイル以内で高度差1200FT以内を航行中の航空機は◆シンボル（全体が白色）で表示されます。ＴＡが作動する範囲内まで接近（以後ＴＡ状態と表現します）すると●シンボル（アンバー色）に変わり、更にＲＡが作動する範囲内まで接近（以後ＲＡ状態と表現します）すると■シンボル（赤色）に変わります。

ＴＣＡＳシンボル機（ＮＤ上にＴＣＡＳシンボルで表示された航空機）のトランスポンダーが高度送信機能を有している場合（旅客機であれば付いています）、ＴＣＡＳシンボルの周りにデータタグがＴＣＡＳシンボルと同色で表示されます。まず、自機とＴＣＡＳシンボル機との高度差がデータタグとして１００ＦＴ単位で表示されます（下２桁は省略して表示）。この時、ＴＡＳシンボル機の方が高度が高いとＴＣＡＳシンボルの上側に＋マーク入りで高度差が表示され、ＴＣＡＳシンボル機の方が高度が低いと下側に－マーク入りで高度差が表示されます。又、ＴＣＡＳシンボル機が５００ＦＰＭ（フィート／分）以上のバーチカルスピードで上昇･降下している場合、バーチカルモーション・アローという矢印がＴＣＡＳシンボルの右横に表示されます。矢印が上を向いていれば上昇中、下を向いていれば降下中である事を示します。
