パイロットは以下の状況の時、CDUにより架空のwptを作成する事が出来る。

＊解説文中では関東地方のMANAT wptがFMCのNAVデータ
ベースに入っていないものとして解説しているが、実際は実機
及びPS1.3のFMCデータベースの中にMANAT wptのデータは
収録されているので注意されたい。

羽田空港へアプローチを行なおうとしているＰＳ航空123便を例に自作wptの作成方法をご紹介しよう。現在ＰＳ航空123便はCAVIA wptへ向けてTRK094°で飛行している。

ATC“PS123,passing SPENS,right turn direct to MANAT for spacing,then flight plan route.”(PS123便、他機との間隔をとる為、SPENSを通過後右旋回し、MANATへ直行せよ)

PS123便はSPENSを通過後TRK056°へ変針しCAVIAへ向かう予定であったが、管制からMANATへの「寄り道」が指示された。MANATはPS123便のアクティブ・ルート（フライトプラン・ルート）上にないwptである。そこでCDUのアクティブ・ルート（通常はACT RTE 1)にMANATを挿入する必要が出てきた。

【CDU画面�@】	�@スクラッチパッドに『MANAT』とキー入力する。 �ALSK1LのSPENS とLSK2LのCAVIAの間にMANATを挿入するので、LSK2Lをプッシュする。
【CDU画面�A】	【参考】 MANATがFMCのNAVデータベース内に収録されておれば左図のようにデータが呼び出され、LSK2Lに表示される。この時、MANATからCAVIAまでの間のルートはディスコン（ルートが不連続である、という意味）となる。 ＊但し、今回はMANATがFMCのNAVデータベース内に収録されていないという設定で話を進めるので、左の【CDU画面�A】は今回の説明とは関係がない＊
【CDU画面�B】	�Bさて、【CDU画面�@】第�A項の操作をしたのち、左図のようにスクラッチパッドに『NOT IN DATA BASE』メッセージが表示された。これはMANATがFMCのNAVデータベース内に収録されていないからである。そこで自作wptの登場だ。 �C自作wptを作成する前に、取りあえずスクラッチパッドに表示されたFMCメッセージをクリアーしてしまおう。メッセージを消去しないとCDUへの入力が行なえないので……。 CLR(クリアー)キーをプッシュしFMCメッセージを消去。MANATの文字がスクラッチパッド上に残るのでそれもCLRキーにより消去する。

自作wptを作成する方法は次の３種類ある。

＊基点となるFIXはFMCのNAVデータベース内に収録されているFIXでなければいけない。ここで使用するFIXという用語は、ナブエイド(VORなど）やウェイポイントを総称したものである。

それでは【1】〜【3】各々の作成方法を、順を追ってご紹介しよう。

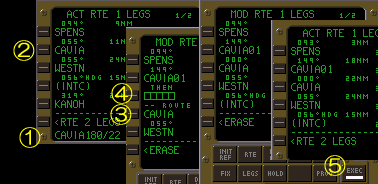

チャート等により付近のFIXから自作しようとしているwptまでの方位及び距離がわかる場合、以下の方法により自作wptを作成出来る。基点FIXとしてはナブエイド若しくはwptが使用出来るが、runway fix（CI36やDV12Lのようなターミナル・フィックス）やLOM（アウターマーカーに併設されたコンパスロケーターの名称）、MM（ミドルマーカー）、LAT/LON（緯度／経度）は基点FIXとして使用出来ない。

【CDU画面�C】

�@CAVIAからMANATまでの方位は180°、距離は22NM(ﾉｰﾃｨｶﾙ･ﾏｲﾙ)である事がチャートによりわかったので、スクラッチパッドに『CAVIA180/22』とキー入力する（方位の入力は３桁で！）。 �AMANATはSPENSの次に通過するwptなのでLSK2Lをプッシュしてスクラッチパッドに入力したデータをLSK2Lへ転送する。ページタイトルが『ACT』から『MOD』に変わり、LSK2LにCAVIA01と表示される。これが第�@項で入力した『CAVIA180/22』に付けられた自作wpt名である。01というのはFMCが勝手に名づけたもので、自作wptが複数になるとRTE1の場合は01から始まり49までFMCにより名前が順番に付けられていく。 �BLSK3LとLSK4Lの間にディスコンが挿入されている。このままではCAVIA01とCAVIAの区間はLNAVで飛行する事は出来ない（ディスコンのエリアに入ると、LNAVは継続してエンゲージしたままであるがHDG HOLDとして機能する。いわゆる隠れHGD HOLDモードである）ので、LSK4LのCAVIAをLSK3Lへ転送する事でディスコンを消去する。やり方としてはまずLSK4Lをプッシュしてスクラッチパッドにデータをダウンセレクトする。 �C次にLSK3Lをプッシュする。スクラッチパッドに一旦下ろしたデータがLSK3Lに転送される（左から３番目のCDU画面参照）。 �DEXECキーが点灯してデータの確定を促しているので、CDU画面とND画面をチェックして実行（エクスキュート）する。EXECUTEするとCDUのページタイトルが『MOD』から『ACT』に変わりデータが確定する。

豆知識 �@PBDにより作成した自作wptをスクラッチパッドにダウンセレクトすると、自作wptがフル・フォーマットで表示される（例：CAVIA01⇒CAVIA180.0/22.0)。＊注＊PS1.3ではこの機能は再現されていなく、ダウンセレクトするとwpt名がそのまま表示される。 �APBDにより作成した自作wptを基点として、更にもう一つのPBDによる自作wptを作成する事が出来る。＊注＊PS1.3ではこの機能は再現されていない。 �BPBDにより作成した自作wptがアクティブ・ルート中にある場合、REF NAV DATAページへの入力が可能である。

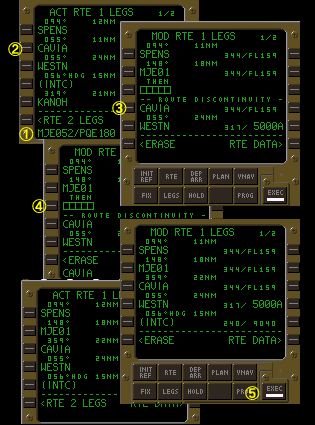

チャート等により付近の2つのFIXから自作しようとしているwptまでの方位がわかる場合、以下の方法により自作wptを作成出来る。基点FIXとしてはナブエイド若しくはwptが使用出来るが、ARP(Airport Reference Point:空港の基準となる地点：CDU/POS INITページのREF AIRPORTも同義語）や緯度／経度を使用する事は出来ない。但しローカライザー局（例：大阪・伊丹空港R/W32Lのローカライザー局の名称はISK）を片方のFIXとして使用する事も可能である。　

＊FMCの解説書によればPB/PBによる自作wpt作成の際にも基点FIXとしてwptが使用可能となっているが、これについてはPS1.3では再現されていない。その為、下の解説では、２つの基点FIXにナブエイドを用いている。

�@MJE(三宅島VOR)からMANATまでの方位は052°、PQE(館山VOR)からMANATまでの方位は180°である事がチャートによりわかったので、スクラッチパッドに『MJE052/PQE180』とキー入力する（方位の入力は３桁で！）。 �AMANATはSPENSの次に通過するwptなのでLSK2Lをプッシュしてスクラッチパッドに入力したデータをLSK2Lへ転送する。ページタイトルが『ACT』から『MOD』に変わり、LSK2LにMJE01と表示される（基点FIX1の名称にFMCが付けた番号が付加される）。これが第�@項で入力した『MJE052/PQE180』に付けられた自作wpt名である。 �BLSK3LとLSK4Lの間にディスコンが挿入されている。このままではMJE01とCAVIAの区間はLNAVで飛行する事は出来ないので、LSK4LのCAVIAをLSK3Lへ転送する事でディスコンを消去する。やり方としてはまずLSK4Lをプッシュしてスクラッチパッドにデータをダウンセレクトする。 �C次にLSK3Lをプッシュする。スクラッチパッドに一旦下ろしたデータがLSK3Lに転送される> �DEXECキーが点灯してデータの確定を促しているので、CDU画面とND画面をチェックして実行（エクスキュート）する。EXECUTEするとCDUのページタイトルが『MOD』から『ACT』に変わりデータが確定する。

豆知識 �@いずれかの基点FIXから自作wptまでの距離が700NM(マイル)を超えている場合、自作wptは作成出来ない。又、基点FIX1から自作wptまでの距離は400NM以内でなければいけない。 �APB/PBによる自作wptをスクラッチパッドにダウンセレクトすると、基点FIX1からの方位及び距離がPBDフル・フォーマットで表示される（例：MJE01⇒MJE052.0/31.0）。＊注＊PS1.3ではこの機能は再現されていなく、ダウンセレクトするとwpt名がそのまま表示される。 �BPB/PBにより作成した自作wptがアクティブ・ルート中にある場合、REF NAV DATAページへの入力が可能である。

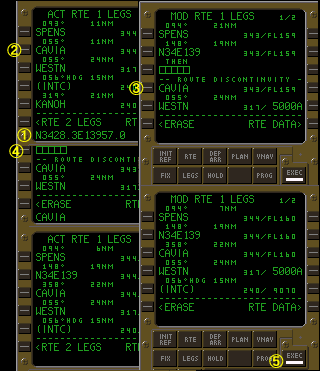

チャート等により自作しようとしているwptの緯度／経度がわかる場合、以下の方法により自作wptを作成出来る。

�@MANATの緯度／経度はチャートによりN34°28.3 E13957.0である事がわかったので、スクラッチパッドに『N3428.3E13957.0』と入力する。 �AMANATはSPENSの次に通過するwptなのでLSK2Lをプッシュしてスクラッチパッドに入力したデータをLSK2Lへ転送する。ページタイトルが『ACT』から『MOD』に変わり、LSK2LにN34E139と表示される。これが第�@項で入力した『N3428.3E13957.0』に付けられた自作wpt名である。 �BLSK3LとLSK4Lの間にディスコンが挿入されている。このままではMJE01とCAVIAの区間はLNAVで飛行する事は出来ないので、LSK4LのCAVIAをLSK3Lへ転送する事でディスコンを消去する。やり方としてはまずLSK4Lをプッシュしてスクラッチパッドにデータをダウンセレクトする。 �C次にLSK3Lをプッシュする。スクラッチパッドに一旦下ろしたデータがLSK3Lに転送される> �DEXECキーが点灯してデータの確定を促しているので、CDU画面とND画面をチェックして実行（エクスキュート）する。EXECUTEするとCDUのページタイトルが『MOD』から『ACT』に変わりデータが確定する。

豆知識 �@LAT/LONにより作成した自作wptをスクラッチパッドにダウンセレクトすると、緯度／経度がフル・フォーマットで表示される。 �A緯度若しくは経度のいずれかが『分』を含んでいる場合、緯度及び経度両方の最後に0を付けなければいけない（例：N3740.0E14006.0）。 ＜参考＞　　 N 37 40 .5 度 分 1/10分 　 �BLAT/LONによる自作wpt作成の際は入力の際にミスを犯す可能性があるので、PBDやPB/PBによる自作wpt作成が行なえない時にのみ使用すべきである。

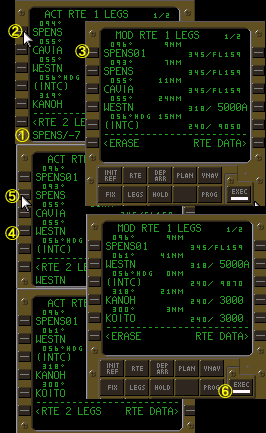

上の３つの自作wptはアクティブ・ルート以外のwptの作り方であるが、アクティブ・ルート中でも自作wptを作成する事が出来る。基点FIXとして使用出来るのはアクティブ・ルート上のエアポート、ナブエイド、wptである。それではアクティブ・ルート中の自作wptの作成方法をご紹介しよう。

現在PS航空101便はTRK094°をSPENSへ向けて飛行中である。
ATC“PS101,passing 7 miles west of SPENS,direct to WESTN,then flight plan route.”（PS航空101便、SPENSの7マイル西を通過後、WESTNへ直行せよ）

�@SPENSの手前7マイルの地点に自作wptを作るのでスクラッチパッドに『SPENS/-7』とキー入力する。自作wptの作成は『基点FIX名／基点FIXからの距離』であり、基点FIXよりも手前に自作wptを作成する時は距離入力欄に−を入力する。基点FIXよりも先に自作wptを作成する時は＋／−を入力する必要はない（−を入力していない時はプラスであるものとFMCは思慮するので）。 �A基点FIXのLSKをプッシュする。この場合はSPENSが基点FIXである為LSK1Lをプッシュする。こうする事により自動的に自作wptがアクティブ・ルート上の正しい位置に挿入される（距離欄に−を入力している時は基点FIXの一つ上のLSKに、−を入力していない時は基点FIXの一つ下のLSKに自動的に自作wptが挿入される）。 �Bさて、LSK1LをプッシュするとLSK1LにSPENS01と表示される、これが自作wptの名称である。LSK1Lに元々表示されていたSPENSはLSK2Lに表示されている。距離欄に−を入力した事によりFMCは『基点FIXよりも手前に自作wptを作る』ものと認識し、基点FIXの手前に自作wptを挿入した訳である。ALONG ROUTE WPTによる自作wpt作成の際にはディスコンは挿入されない。CDU及びNDをチェックしたのち点灯しているEXECキーをプッシュしてデータを確定するのであるが、その前に今回はルートのショートカット作業も行なわなければいけない。 �CLSK4LをプッシュしてWESTNをスクラッチパッドにダウンセレクトする。 �DLSK2LをプッシュしてスクラッチパッドのデータをLSK2Lに転送する。これでSPENSとCAVIAがアクティブ・ルートから消去され、SPENS01を通過した同機はWESTNへ直行するようになる。 �Eまだページタイトルは『MOD』のままでEXECキーが点灯し、データの確定を促している。CDU及びNDをチェックしたのち点灯しているEXECキーをプッシュしてデータを確定する。

豆知識 �@基点FIXの手前に自作wptを作成する場合は、設定する距離は基点wptから一つ前のwptまでの距離の範囲内でなければいけない（例：SPENSの一つ手前のwptはXACである。この間の区間距離は16マイル、つまりSPENS/−15までの入力は受け付けるが、SPENS/−16以降の入力は受け付けない）。つまり一つ前のwptを飛び越してその手前に自作wptを作る事は出来ない訳だ。同様に、基点FIXの後方に自作wptを作成する場合は、設定する距離は基点wptから一つ後のwptまでの距離の範囲内でなければいけない。 �AALONG ROUTE による自作wptをスクラッチパッドにダウンセレクトすると、基点wptからの方位／距離がPBDフル・フォーマットで表示される。＊注＊PS1.3ではこの機能は再現されていなく、ダウンセレクトするとwpt名がそのまま表示される。
