MA3-79GDG COMBO 2009/8/20追記(初回2009/5/30)
2009/8/20追記：なんと、Ver.A06 BIOSで４コア化可能になりました。
詳しくはこちらで。
| M-ATXで、790GX+SB750が乗ったM/Bが、購入当時JETWAYの今回の商品か
BIOSTERのTA790GX XEしか選択肢がなかったので、今回は
以下の理由で、この商品にしました。
※他に、ASRockのA790GMH/128Mがありますが、5/29になって
やっと店頭に出始めたようです。
１.MOS-FETに冷却ヒートシンクがついている。
２.DDR2と3が排他だが使える。
この２点で決めたのですが、一筋縄ではいきませんでした(^^;
メモリーは壊れるわ、OS（Windows XP）は３回インストールするわで、
手こずらせてくれました。
１.まずBIOS入ってすぐ、メモリー電圧を最低に（1.85V）して再起動
DDR2は、定格1.8VですがこのM/Bはこれ以上、下げられない(^^;
再起動後、BIOS読みで確認するも下がったように見えないんですが
まぁ良しとして、BIOSの他の箇所を設定
２.Memtest86でメモリーチェック→異常なし。
３.BIOSをアップデート（DDR2用）
これは騒がれていたので、USBメモリーからのアップデートでOK。
（DDR2,3それぞれのROMがあり、接続メモリーに対し
箇々にUPデートする仕様です）
４.CMOSクリアで、BIOS再設定
５.接続機器はSATAでしたが、OSをIDEモードでインストール
ドライバ類やK10stat、アプリ入れて、しばらく動かす・・・。
どうも動きが引っかかるような。
６.ということで今度は、AHCIモードでOSインストールし直すために、
nLiteでドライバ統合ディスク作って、BIOSをAHCIモードに変更
してインストール。
ドライバ類他入れて、しばらく動かす・・・。特に問題なし。
７.Photoshopで作業していたら、作画時にゴミがつく。
このマザーではないが、以前にも経験していたことで、その時は
メモリーの相性で駄目だったことがわかっているので、
Memtest86をかけ直し。
エラーの嵐・・・。他のマザーに載せて確認すると、
相性ではなく、１枚がお亡くなりに (T0T
最低電圧まで下げたのに、ちゃんと風充てていたのに・・・。
ご臨終メモリーはTranscendのJetRam DDR2-800 Dual(1G×2)
表パッケージにJetRamが印刷された両面実装1GBの旧商品です。
仕様は1.8V±0.1V商品なので、電圧関係ないのかもしれませんが
私の環境では、何らかの原因でご臨終されました。
なお現在店頭では、表にJetRamの印刷はなく片面実装1GB２枚で
かつ背が低いタイプ。型番は同じJM2GDDR2-8Kで出ているようです。
８.仕方ないので、手持ちのDDR3で再インストールすることに。
今回は、CORSAIRのXMS3DDR3-1333(VER2.1 1.5V仕様)
を使いました。
AUTOのままでは、1066MHzで認識したので、マニュアルで
1333MHzで運用できるようにBIOS設定。
（DDR3では設定できる電圧最低値は1.6V。定格より高いけど
このメモリーは耐圧あるから、このくらいは全然問題なし）
９.Memtest86でメモリーチェック→異常なし。
10.あとは前回通りの手順で、完了（Photoshopでゴミがついたので
念のためOSも再度入れ直しました）
時間がたつにつれLANが、不安定以外異常なし。

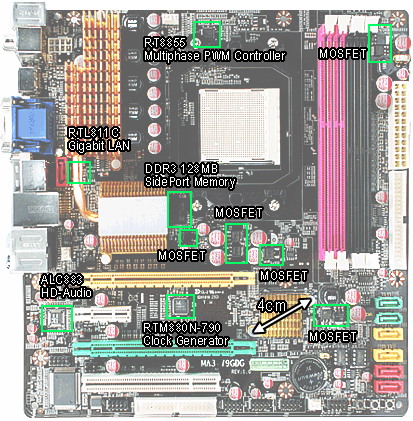

11.LANの位置を確認すると、MOSFETとノースブリッジの間に。
位置が悪すぎる。こりゃ、熱暴走しかねない。実際熱すぎる。

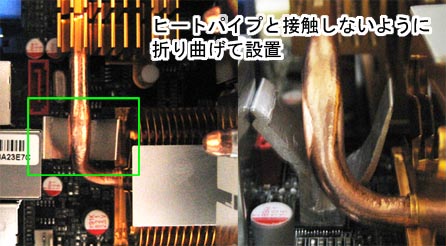

ということで、ヒートシンクを付けることに。
ヒートパイプにあたると、逆に熱拾って余計にLANチップ
熱くなるので、接触しないようにした方が無難です。

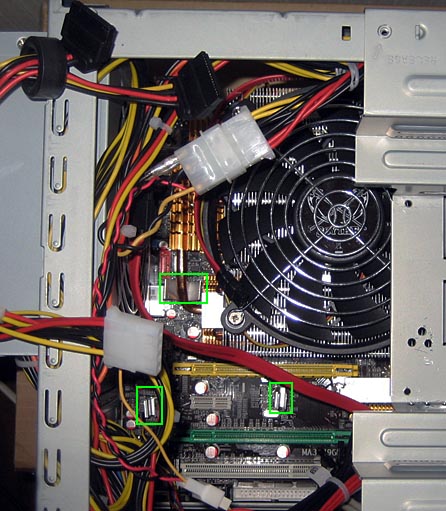

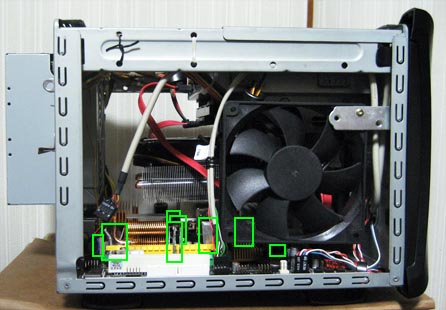

他の熱いチップ類も探して、ヒートシンクを付けました(緑枠)
私は、直接風があたるようになってるので良いですが、
サウスブリッジもできれば換えた方が良いと思います。
(ピン間隔は、4cmです)
|
|
12.これで、LANも問題なくなり安定稼働中。
※注意
AM2、AM2+のCPUでは、DDR2のみのサポートになります。
DDR3との組み合わせはできないので、購入時は注意してください。
AM3のCPUなら、どちらも可です。
---------------------------------------------
このM/Bを使用すると決めた際、トップフローのCPUクーラーで、
G325に入る良い商品がないかなと探していたら
サイズのZIPANG 2クーラーがちょうど良いサイズ。
もちろんG325に、２台HDD載せる際は、加工が必要です。

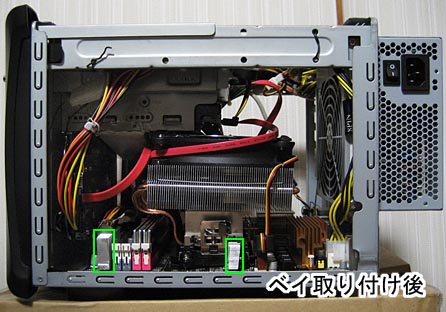

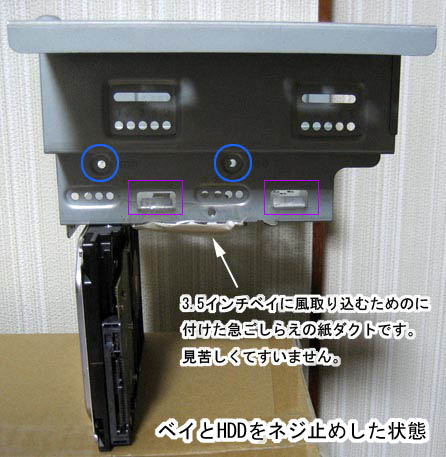

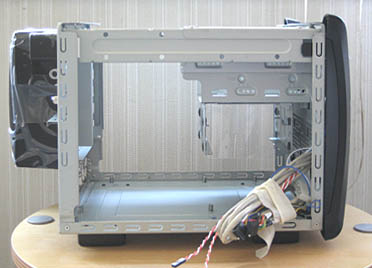

HDD用シャドウベイを外して、左画像のように、3.5インチ
オープンベイ部に穴あけ加工（緑円がねじ位置）して
２カ所ねじ止で、１台目のHDD取り付ける必要があります。
また２台目は、規定通りにオープンベイにHDD載せる場合は、
HDD用の穴（左画像の青円部）の関係上、基盤面が
上になり、下向けで設置したい場合は、ねじ止めはできません。
(下に４つずつ並んでいる穴はFDDやカードリーダー用の穴です。
この穴で左右１カ所ずつ計２カ所固定できればOKと考えていても
台座（紫枠部）が邪魔して、穴位置は合いませんのであしからず）

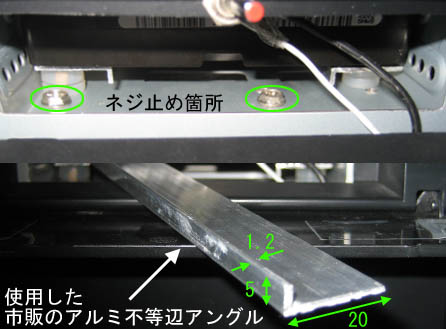

私の場合の加工例は、左画像の紫枠部を垂直に折り上げた後、
市販のアルミ不等辺アングル1m(5・20・1.2mm厚)を
HDD取り付け用に、ちょうど良い大きさに切り出し、ねじ穴空けて
HDDとねじ止めした後、防振ゴムの上に載せています。
（ベイ・HDD左右の間も防振ゴムをつけているので
ずれ落ちることはありません）
こんな事をしなくても、紫枠部でHDD支えることも可能ですが
防振効果と放熱面積を増やしたかったので、
アルミ使った次第です。
室温：31℃
(故意に室温上げる為に窓締めて、2時間後計測のアイドル時HDD温度)
サイドFAN■Scythe：KAMA-FLEX12cm静音(SA1225FDB12M)
※5V使用約560RPM
でのオープンベイHDD(HITACHI：HDP725025GLA380)温度：38℃
ぶら下げHDD(Seagate：ST3500418AS)温度：37℃(HWMonitor読み)
室温から考えて、無理のない温度だと思います。
他のパーツ構成は下記参照
------------------------------------

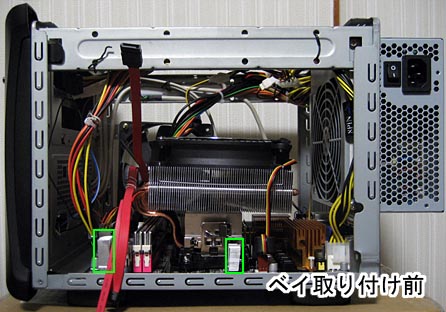

掲載画像には、CPUクーラーにFANガード付いてますが、作業中に
あたらないように別途つけたものです。本来付いていません。
FANガードなしの場合は、シャドウベイ引っかけ金具との間に
4mmほど空きがあります。

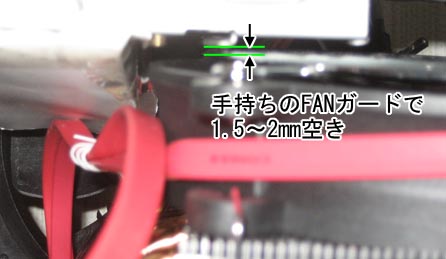

FANガードの厚みは３mm以下で探しましょう。(下画像参照)
クーラーの向きですが、ソケット775等では、4方向どの向きでも
装着可能ですが AM2等は、M/Bが特殊な配置でない限り、
ヒートパイプをメモリー側に向けるか、
I/O側に向けるかの2方向しか選択肢がありません。
メモリー側に向けた場合は、背の高いヒートシンク付
メモリーだと設置できない可能性があります。

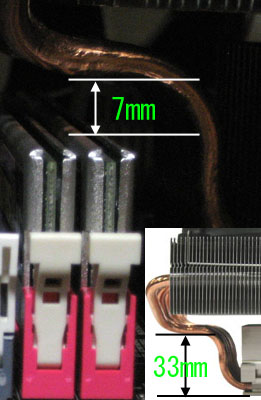

画像の通りヒートパイプから、台座までの高さが
33mm程なので実際は、
CPUソケット厚さ＋CPU本体厚さ-メモリーソケット厚さが
載せられるメモリーの高さになるので、AMソケットなら
37mm以下(計算上は39mmまでokですが)の高さの
ヒートシンク付きメモリーなら問題ないと思います。
TR3X3G1333C9(32×133mm)を載せた場合は、
7mm程度の空きがあります

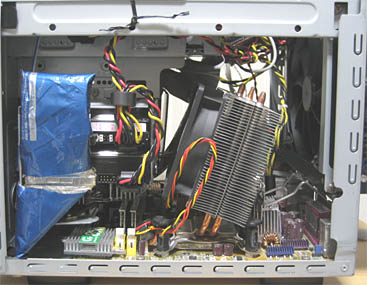

現在のG325ケースでの構成
M/B■JETWAY：MA3-79GDG COMBO
CPU■AMD：PhenomII X3 720 Black Edition
クーラー■Scythe：ZIPANG2(SCZP-2000)
MEM■CORSAIR：TR3X3G1333C9(1G×2)
HDD■Seagate：ST3500418AS
■HITACHI：HDP725025GLA380
DVD■LG：GH22NS30B
FAN■Scythe：KAMA-FLEX12cm静音(SA1225FDB12M)
※5Vで使用 約560RPM
電源■玄人 KRPW-V500W
|
電源 KRPW-V500W 新バージョン 2009/5/26
|
|
新バージョンになったということなので、買ってみました。
緑のシールがついているものが新しいもののようですが、
V460、560にもついてました。
それとV460、560とは違い高効率80のシールは、
KRPW-V500Wには、貼っていませんでした。
|
|

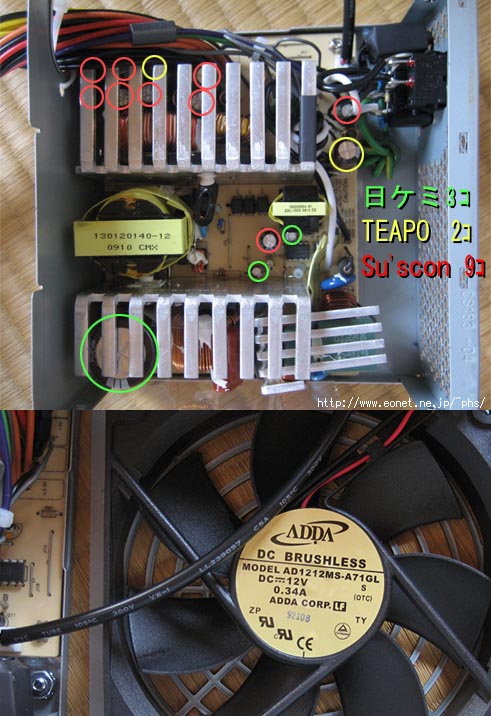

っで、中身ですが、EnhanceのATX-0250GAです。
箱と商品本体の記述が違い、電圧に対しての電流値が
おかしいです。
3.3Vと5Vが逆で、12vの2系統とも違います。
旧バージョンの箱を使いまわしているためと思います。
大きさと、各端子の数は記載どおり
（例：SATA×2は、1本のケーブルに2個付いているという
意味で、2本あるという意味ではありません。
あくまで、記載の数はコネクタ数で、変換ケーブルが
無い場合は、SATA規格は2個しか付けれません。
CPU用は4+4の8pinで、規格で言えばEPS12V仕様です）
|
|
AOpen G325 電源と他、位置関係
ブラックモデルのG325ケースを買った（9月2日）ので、レビューしておきます。
あくまで私が買った物の仕様なので、目安程度に留めておいてください。
（予告無く仕様変更することは多々あるので）
メーカーサイト：G325 series
サイドパネルも含め、全面ブラックで渋いです。前面のプラスチック部分も嫌みのない
ツヤ消し黒なので、プラスチックで良く感じる安っぽさは、さほど感じません。大変満足です。
他にレッド・シルバーがありますが、両者共通の前面のシルバー色は、人によっては
金属色に見えるのかもしれませんが私には、いかにもプラスチックで安っぽく感じたので除外。
レッドに関しては特に”プラスチックです”の主張を感じました。
PS. 2007/9/17 質問頂いたので追記しておきます。
スペーサーは、筐体に最初から接合されていて外せません。
また、発売初期ロット分は、クロス（筐体拭き用？の布）が入っていたようですが
私のには入っていませんでした。 メーカーサイト記載通り、
付属品は、ネジパック（結束バンド数本入り）x 1、 簡単取り付けガイドx 1です。
電源まで汎用的に使えるキューブケースは、皆無でしたが、多少制約はあるものの、こちらは、
電源も自分で選ぶことができると言う点で、従来品よりも選択肢が広がり、斬新と言えます。
電源は、底面FANでかつ、奥行き14cm以内で、FAN(赤円部)を右面に
見た場合コードは、前面上部にあることが絶対条件で、さらにコードの
位置が左図の赤斜線部内に限り、流行？の脱着型のコード物は無理です。
また、スイッチ等の出っ張り位置にも気をつけましょう。
なお、従来型の背面排気FANのものでも物理的に着くものはありますが
従来型は、前面（コードが出ている面）に吸気口があり、
ケースに搭載の際は、この面をふさぐ形になるので、熱処理面で無理です。
（以上の点で、今回搭載したKEIAN KST-420BKVは問題なし）
次に本題のケースですが、大型グラフィックボードや、吸排気FANを

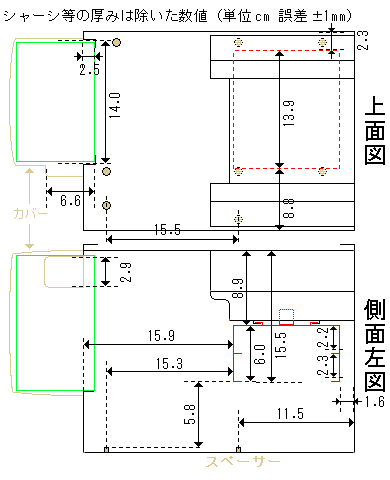

配置される方もいると思うので、下図に寸法を載せておきます。
※図自体は、寸法通りの比率で描いていません。あくまで数値て判断を。
波線位置を見てもらえれば分かりますが、シャーシ等の厚みは除いてます。

|
|
↑↑赤枠の裏↑↑
|
HDDの取り付け方は、赤円の共振防止ゴムを使う形
（従来通りの基盤が底面)と緑円の直接ベイに
取り付ける（この場合基盤が上になる形でつけます）
から選択です。

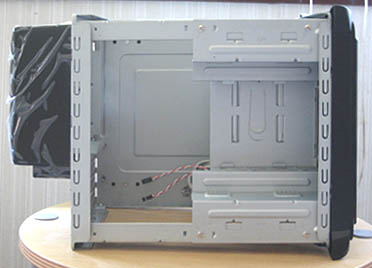

一応3.5インチシャドウベイ(側面左図図解赤色部)は
2つありますが、このキューブケースに限らず、
どのキューブケースでも２台のせるタイプは、
かなり狭い間隔で作っているので、ここにノーマルで
ＨＤＤ２台のせて稼働させるのは、熱処理面で
無理があるので、ちょっとFANに隠れて見にくいですが

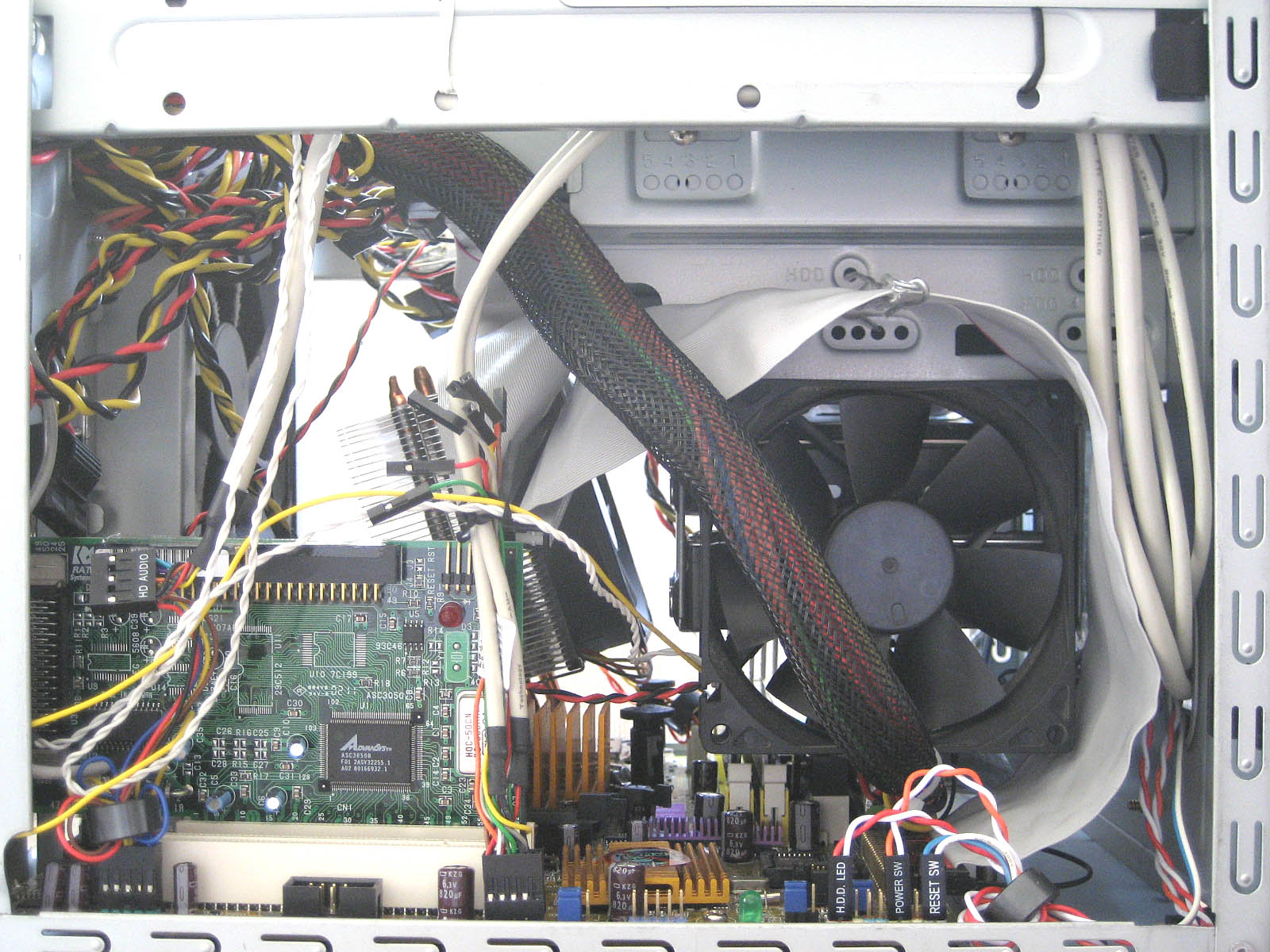

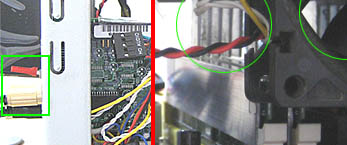

左下及び、下の画像の緑円の様に、HDDの各チップに
ヒートシンクを付け、鎌風の風の標準のFANコンとは
別に、ON/OFFスイッチ(緑枠)を付け足し加工して
風をあてる様にしています。
なお、左の画像の赤枠内に結束バンドを使って
隠せるようケーブルの取り回しもしっかり
考えられているので、風の流れさえ作ってやれば、
ちゃんと冷えるケースです。
まぁサイドパネルにあれだけ穴あいてるわけですから。
←左の画像は、クリックで拡大できます。
赤円２カ所は、気休め程度の
フェライトコアを付けました。
次に、私には電源スイッチが重く感じたので
スイッチピンを1.5mmほど長くし、ソフトタッチで
起動出来るように変更。5インチドライブスイッチも
使っているドライブでは、反応が鈍いので
5度ほど角度をつけたゴム盤をかませました。

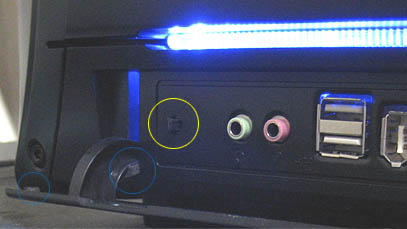

あと、リセットスイッチが無かったので、黄円の様に
よく見ないと分からない程度に加工して付け足しと、
開閉の際に、パタンパタンうるさいので、開閉蓋に
青円の様な左右４カ所にクッションを付けました。
（5インチ、3.5インチ蓋には、左右２カ所）
|
右側及び、、５インチベイの動作は、こんな感じです。 下記再生ボタンをクリックで見れます。
WMV動画表示には、Windows Media Playerのアドオンを実行する必要があります。
私のサイトが信用できない場合は許可しないでください。
今回の構成(ケース以外は前回通り)
CASE：Aopen G325(ブラック)
電源：KEIAN KST-420BKV [2007/11/25 FANをSY1225SL12Hに変更)
M/B：ASUS P5VD2-MX[P4M890のシンクをZALMAN ZN-NB32Kに変更済]
M/B用ヒートシンク：余っていたCPU等のシンクから切り出し、数個を数カ所に。
CPU：Intel Core 2 Duo E6300
CPUFAN：サイズ 刀775(scktn-775)
MEM：I・O 512MB×2 DDR2-677型番不明outlet品(M/Bはシングルだけど2枚構成の方が安かったので)
MEM用ヒートシンク：アルミ不等辺アングル1m(5・20・1.2mm厚)から切り出し2枚
DVD：NEC ND-3520AW
HDD：日立 HDS728080PLAT20(マスター)
Maxtor 6Y120L0(スレイブ)
HDDFAN：サイズ 鎌風の風90(KKF90-01)[ON/OFFスイッチ付に加工]
HDD用ヒートシンク：余っていたCPU等のシンクから切り出し、数個を数カ所に。
以上、参考になれば幸いです。
------------------------------------------------
追記：2007/11/25 電源KST-420BKV内のパーツ交換
低速回転時に電源FANの軸音が五月蠅くなり始めたので

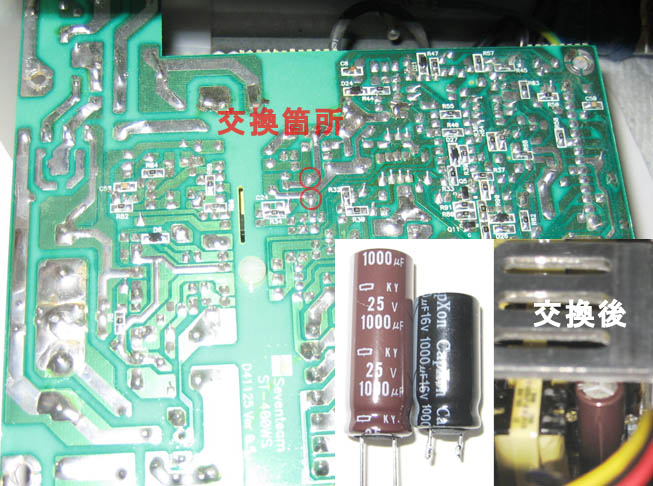

交換しようと思ったら、コンデンサに液漏れ発見(^^;
ものはCapXon KFシリーズ 16V/1000μＦです。
データシートを確認すると、0.065Ω/1350mAだったので
手持ちの日本ケミコンKYシリーズ
EKY-250ELL102MJ30S 25v/1000μＦ/0.031Ω/1910mA
に交換。 テスターで各ライン正常電圧確認
っで、次に当初の予定通りFAN交換作業
FAN交換の際、FANコントロール用小基盤がせっかくの風を
遮ると思ったので、下記画像のように位置変更しました。
←変更前のFANは、S1202512H-3M
(91.39CFM/2,800RPM/0.52A/43.6dBA) だったので

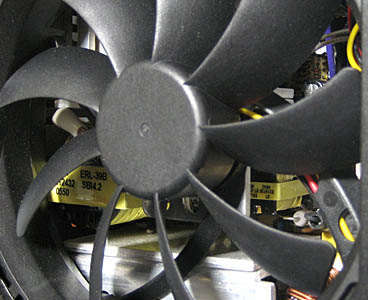

下記画像のようにサイズのKAZE-JYUNI[SY1225SL12H]
(88.11CFM/1600RPM/0.41A/33.0dBA)に交換。
室温16℃時 940rpmで回ってます。
電源ネタで有名な てらさんのKST-420BKVレビューものとは、
１次側のコンデンサとFANの種類がどうも違うようですね。
|

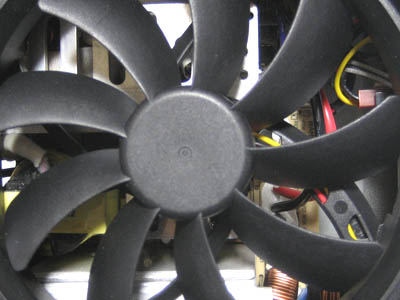

交換後の写真２枚。小基盤の位置を変えて風通しが良くなったのと、小軸になった分２次側シンク中央にある
はみ出でた放熱板にも多少風が当たるようになったので、交換したコンデンサ付近にも風が当たりやすくなり、
良い感じです。

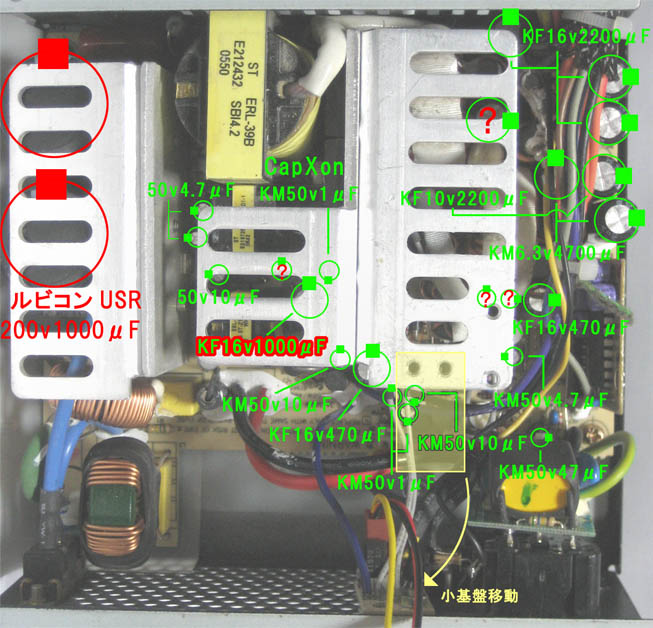

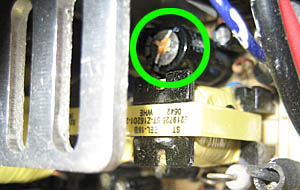

一応１次側/2次側載せておきます。 吹いた箇所は、下記画像の緑文字に赤縁のKF16v1000μＦのやつです。
おそらく２次側もいずれ液漏れすると思うので、今後の保守のために見える範囲で確認できた電コンの
シリーズ・規格を下記に載せておきますが、入念に確認していないので、合っているかは保証できません。
？はシリーズ・規格とも見えなかったものです。
なお、搭載している 6.3v4700μF(10×35mm)及び、16v2200μF(10×30mm) ですが、CapXonのデータシートを
見る限り物が存在しません。日本製の物でも ざっと見た感じ、このクラスでこのサイズはありませんでした。
ただ手持ちにG-LUXONのLZ16v2200μF(10×30mm)があり、G-LUXONのデータシートでも存在を確認したので、
CapXon製も電源内に実在する以上、昔は作っていたと思われます。
上の画像を見てもらえれば分かるとおり隙間がありません。手に入る物で交換する場合は、２本の足を
熱収縮チューブ等で絶縁して多少 宙に浮かせた上で、ホットボンドで配置するしかないと思われます。
（ホットボンドだけでも問題ないですが、念の為 熱収縮チューブ付けた方が良いです）
ルビコン：USR(85℃標準)シリーズ
CapXon：KM(105℃標準)シリーズ
CapXon：KF(低インピーダンス)シリーズ
下記掲載品より最良な物もありますが比較的、手に入りやすく・より安価な物 及び、
一部サイズのでかい物もありますが、空中配置で、入る物(灰色行で記載)は記載しています。
あくまで私の主観で選んでます。交換等により何が起こっても責任もてませんのであしからず。
|
|
KF16v1000μF 10×20 1350/0.065 ■1本 |
|---|
| メーカー | 品名/品番 | サイズ(mm) | Ripple(mArms) | インピーダンス(Ω) | 耐久(千時間) |
| 日ケミ | KY/
EKY-160ELL102MJ20S | 10×20 | 1400 | 0.046 | 7 |
| KY/
EKY-250ELL102MJ30S ※25v | 10×30 | 1,910 | 0.031 | 7 |
| ニチコン | HE/
UHE1C102MPD | 10×20 | 1400 | 0.046 | 7 |
| ルビコン | YXG/
16YXG1000M | 10×20 | 1400 | 0.046 | 5 |
|
KF16v2200μF 10×30(詳細不明) ■3本 （参考 KF13×25 2000/0.038） |
|---|
| メーカー | 品名/品番 | サイズ(mm) | Ripple(mArms) | インピーダンス(Ω) | 耐久(千時間) |
| 日ケミ | KY/
EKY-160ELL222MK25S | 12.5×25 | 2230 | 0.027 | 10 |
| KY/
EKY-250ELL222MK35S ※25v | 12.5×35 | 2,880 | 0.020 | 10 |
| ニチコン | HE/
UHE1C222MHD | 12.5×25 | 2230 | 0.027 | 10 |
| PW/
UPW1C222MHD | 12.5×25 | 1945 | 0.030 | 7 |
| ルビコン | YXG/
16YXG2200 | 12.5×20 | 1900 | 0.035 | 6 |
|
KM6.3v4700μF 10×35(詳細不明) ■2本 （参考 KF13×30 2100/0.036） |
|---|
| メーカー | 品名/品番 | サイズ(mm) | Ripple(mArms) | インピーダンス(Ω) | 耐久(千時間) |
| 日ケミ | KY/
EKY-100ELL472MK35S ※10v | 12.5×35 | 2880 | 0.020 | 8 |
| ニチコン | HE/
UHE0J472MHD | 12.5×31.5 | 2650 | 0.024 | 8 |
| PW/
UPW0J472MHD6 | 12.5×31.5 | 2310 | 0.025 | 7 |
| ルビコン | YXG/
6.3YXG4700M | 12.5×30 | 2650 | 0.024 | 6 |
|
KF10v2200μF 10×25(詳細不明) ■1本 （参考 KF13×20 1750/0.041） |
|---|
| メーカー | 品名/品番 | サイズ(mm) | Ripple(mArms) | インピーダンス(Ω) | 耐久(千時間) |
| 日ケミ | KY/
EKY-100ELL222MJ30S | 10×30 | 1910 | 0.031 | 6 |
| ニチコン | HE/
UHE1A222MPD | 10×31.5 | 1910 | 0.031 | 6 |
| PW/
UPW1A222MPD6 | 10×31.5 | 1815 | 0.035 | 5 |
| ルビコン | YXG/
10YXG2200 | 12.5×20 | 1900 | 0.035 | 6 |
■Ripple 105℃/100KHz■Ω 20℃/100KHz■耐久時間 105℃/定圧・Ripple内時
一部表記に正確さを欠きますがご了承を。
